4K x 2K HDMI аудио экстрактор с 3,5 мм стерео аудио экстрактор HDMI в HDMI SPDIF RCA 3,5 мм аудио конвертер адаптер

HDMI-HDMI + аудио (SPDIF + L/R)
Особенности:
-Один HDMI вход преобразован в один HDMI + аудио (SPDIF + R/L) выход
-Выход Аудио Поддержка: SPDIF + R/L аналоговый аудио выход
-Вход Разрешение: до 1080 P (50/60 Гц)
-HDMI для достижения синхронизации разделения аудиосигнала. -Есть пройти/2.0CH/5.1CH три вида вариантов аудио режима
-Светодиодный индикатор: когда источник или раковина работает, светодиодный светильник.
-Высокое качество
-Легко устанавливается
-Нужен источник питания DC5V/1A
Параметры:
Разрешение HDMI: 24/50/60fs/1080 p/1080i/720 p/576 p/576i/480 p/480i
Поддержка формата видео: 24 бит/глубокий цвет 30 бит, 36 бит
Аудиовыход: L/R + SPDIF
Максимальная ширина полосы: 225 МГц
Максимальная скорость передачи данных: 6,75 Гбит/с
Вход/Выход TMDS сигнал: 0,5 ~ 1,5 Вольт p-p (ttl)
Вход/выход DDC сигнал: 5 вольт p-p (ttl)
Расстояние входного кабеля: ≤15m AWG26 HDMI Стандартный кабель
Расстояние выходного кабеля: ≤20 м AWG26 HDMI Стандартный кабель
Максимальный рабочий ток: 500 мА
Формат адаптера питания: Вход: AC (50 Гц, 60 Гц) 100-240 В; Выход: DC5V/1A
Диапазон рабочих температур: (от-15 до + 55℃)
Диапазон рабочей влажности: от 5 до 90% относительной влажности (без конденсации)
Размеры (Д x Ш x В): 84,5X61,8X21 (мм)/3,32 "x2.43" x0.82"
Вес: 135 г
Посылка включает в себя:

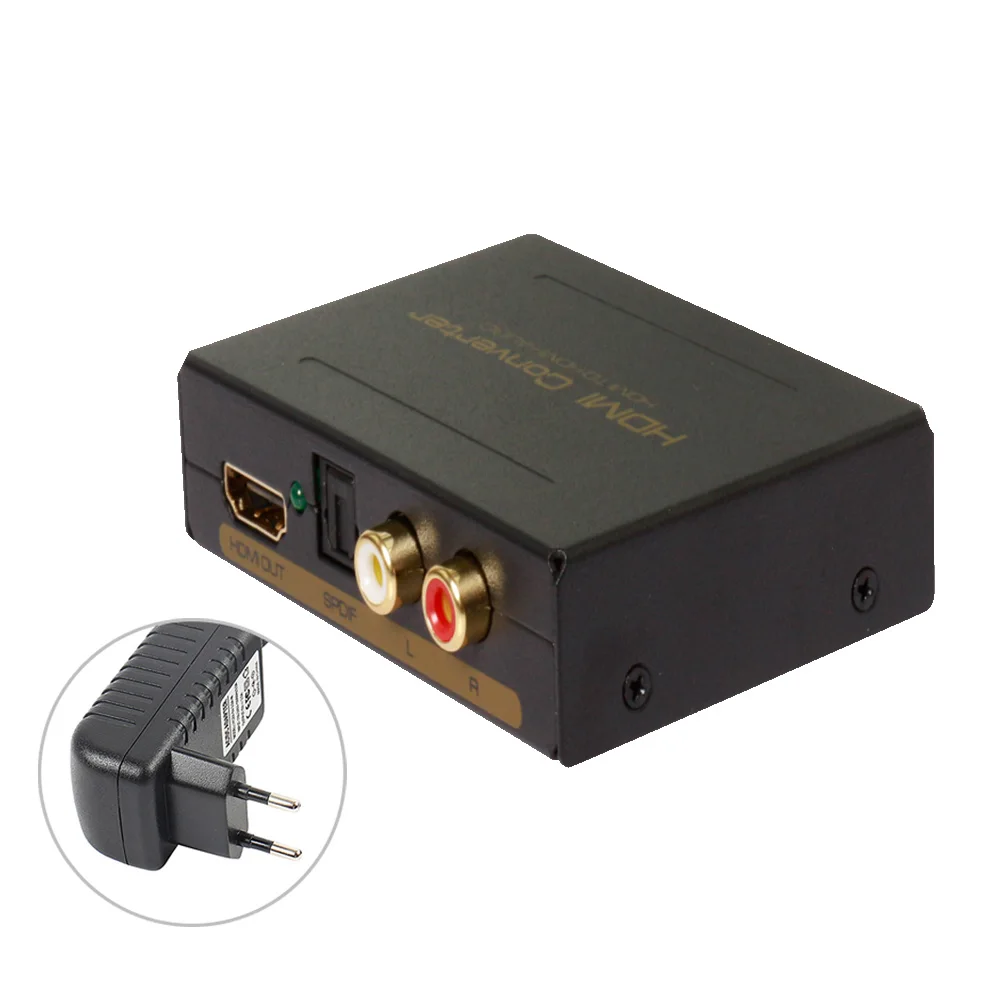

1 x адаптер питания 5 В
Руководство пользователя-1 шт.;
1 х Инструкция по эксплуатации
Примечания:
Пожалуйста, используйте машину в качестве инструкции, указанной, чтобы сохранить длительный срок службы машины.
1. Машина должна быть размещена на месте вдали от влажной, высокотемпературной, пыльной, эрозионной и окислительной среды.
2. Все детали будут свободны от сильного встряхивания, попадания, падения.
3. Прикосновение к адаптеру питания мокрыми руками не допускается.
4. Пожалуйста, держите головка адаптера питания и не тяните шнур питания, когда отрезаете от розетки.
5. Пожалуйста, выключите питание, когда машина не используется в течение длительного времени.
6. Пожалуйста, не открывайте крышку и не прикасайтесь к внутренней части.
7. Пожалуйста, используйте оригинальный заводской адаптер питания.

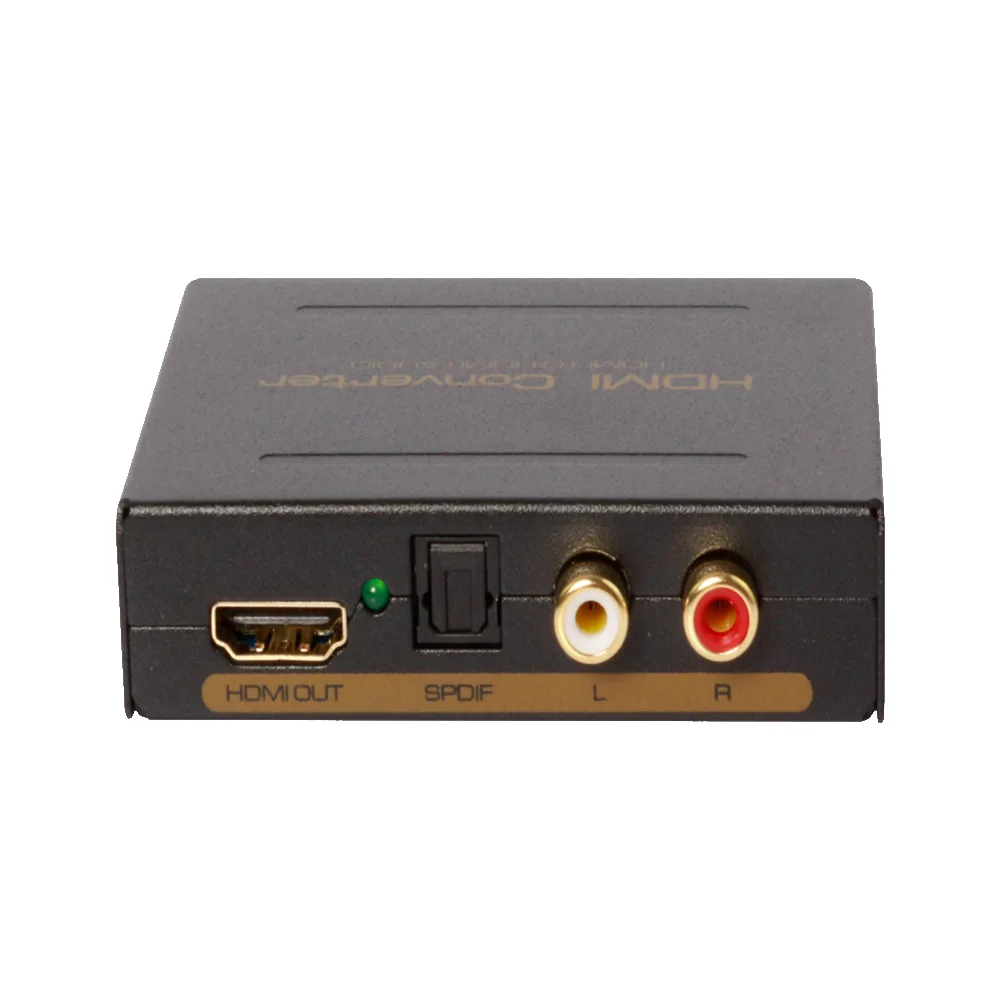

Физическое подключение, показывающее изображение:
5 в пост. Тока: 5 В DC-DC интерфейс питания
PWR: светодиодный светильник
Вход HDMI: входной интерфейс HDMI
Переключатель: переключатель аудио режима
Режим передачи: HDMI. Аудио и видео с HDMI выхода, PDIF и L/R нет выхода ..
2CH: 2 канальный стерео режим. HDMI/SPDIF и L/R выход стерео аудио.
5.1CH: 5,1 канальный режим. Выход HDMI/SPDIF 5,1 канальный аудио, L/R нет выхода.
Выход HDMI: выходной интерфейс HDMI
Зеленый светодиодный: HDMI выход Светодиодный светильник состояния
SPDIF: оптический выход SPDIF
L/R: аналоговый звуковой трек (L/R) выход
Эксплуатация и подключение:
1. Использовать один кабель hdmi для подключения источника HD с входным портом HDMI.
2. Для подключения конвертера hdmi выходной порт с hd-дисплеем.
3. Использовать один аудио кабель для подключения конвертера R/L порт с аудио оборудованием.
4. Использовать оптический кабель для подключения SPDIF порта к аудиооборудованию.
5. Для подключения преобразователя с адаптером питания 5 в постоянного тока.
