Описание

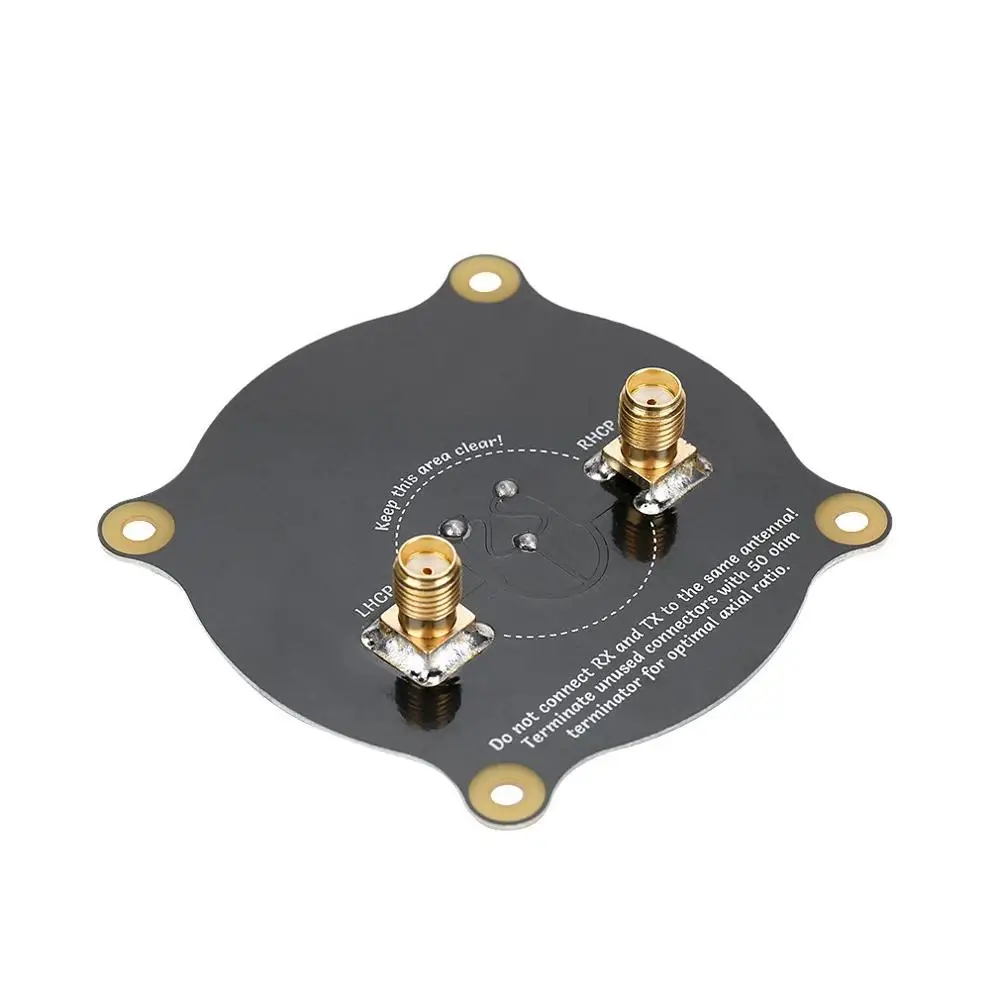

5,8 GHz Тройная подача патч антенна SMA Направленная циркулярно поляризованная антенна
Особенности:
Антенна с тройной подачей-это направленная циркулярно поляризованная антенна.
Хорошая эффективность излучения.
Большинство FR4-based патчей имеют ужасную эффективность, потому что FR4 очень тусклый на 5,8 ГГц.
Хорошее осевое соотношение, не только непосредственно перпендикулярно пластырь, но и не по центру.
Дешево и легко изготовлено с высокой точностью, даже для любителей.
Описание:
Дешево и легко изготовлено с высокой точностью, даже для любителей.
Технические характеристики:
Центральная частота: 5,8 ГГц
Ширина полосы: 660 МГц (5,47-6,13 ГГц)
Соответствие: S11 <-20 дБ, VSWR <1,22 (на центральной частоте)
Осевое отношение: <1,3
Коэффициент усиления антенны: 9,4 dBi
Половинная Ширина луча: 55 ° (по горизонтали и вертикали)
Эффективность излучения: 83.5%

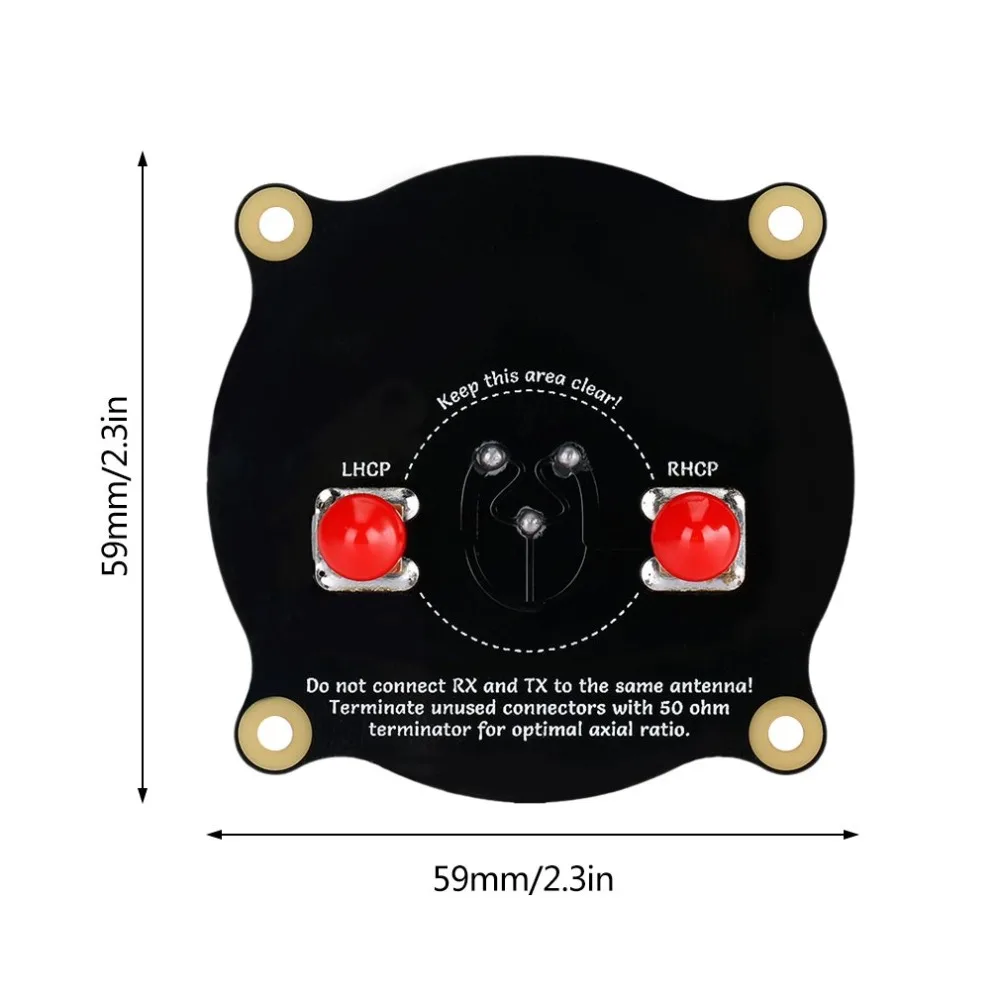

Размер: 59,7x59,7x99,1 мм
Цвет: черный
Посылка включает в себя:
1 х Тройная Соединительная антенна

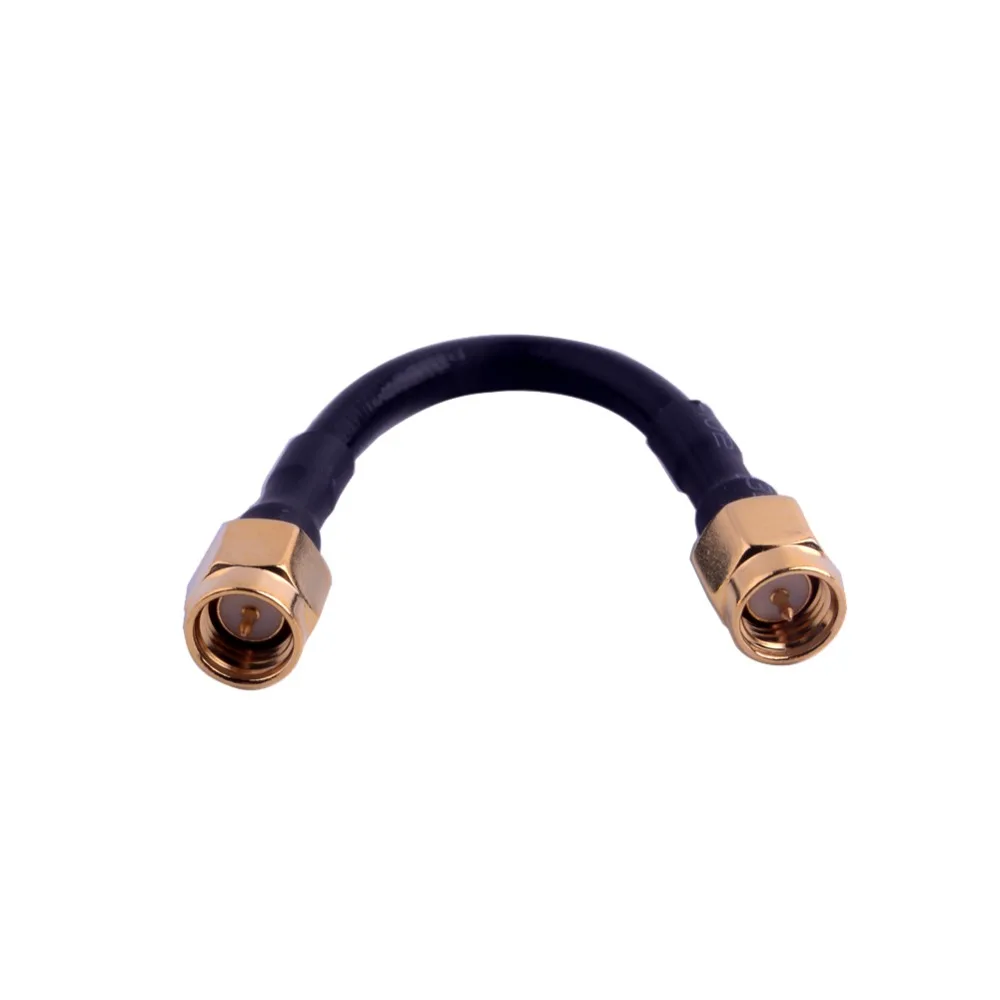

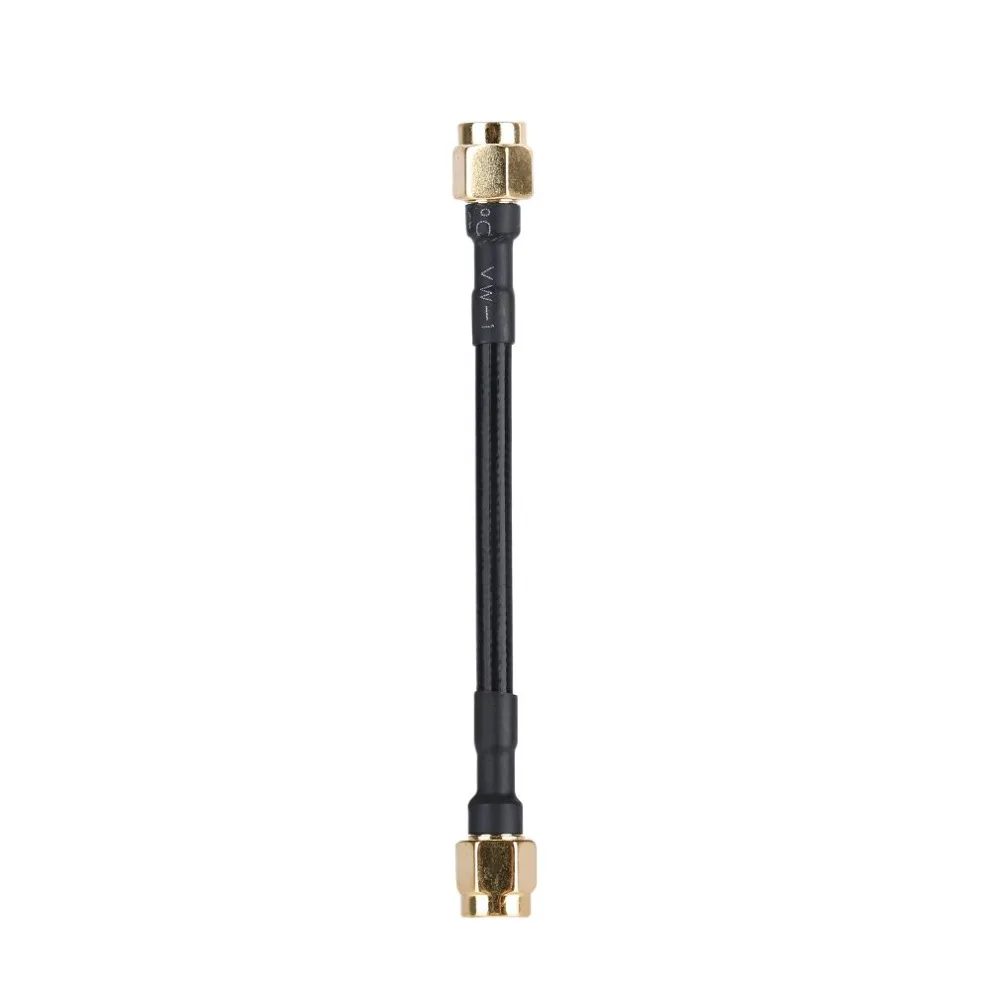

1 х Полужесткий коаксиальный (SMA male-SMA male)
Характеристики
- Бренд
- DIYmall
- Совместимость
- Другой
- Camera Equipped
- Нет
- Номер модели
- DR2247
- Состояние сборки
- Почти готов
- Product Name
- Triple Feed Patch Antenna
- Center frequency
- 5.8 GHz
- Antenna gain
- 9.4 dBi
- Radiation efficiency
- 83.5%
