Щит Ethernet позволяет для платы Arduino подключаться к Интернету. Все зависит от того, Wiznet W5100 чип Ethernet обеспечивает сети (IP) стека, способный и TCP и UDP. Щит для Arduino Ethernet поддерживает до четырех одновременных разъемов. Применение Ethernet библиотека писать эскизы, который подключается к Интернету через стандартный RJ45 адаптер для интернета с помощью экранной защиты.

Последняя версия экрана добавляет слот для карт micro-SD, который можно использовать для хранения файлов для обслуживания по сети. Он совместим с Arduino Uno и Mega (с помощью Ethernet-библиотеки). Вы можете получить доступ к разъему on-мини-плата sd-карт с помощью SD library, которая входит в ток для сборки Arduino.

Самый Последний пересмотр щит также включает в себя сброс контроллера эффективным способом доставки, который гарантирует W5100 модуля локальной сети "Ethernet правильно сбросить при включении. Предыдущая версия экрана не совместима с Mega и должна быть вручную перезагружена после включения. Кнопка reset на щит возвраты и W5100 и для платы Arduino.

Для Arduino связывается с W5100 и SD-карты с помощью SPI (через ICSP заголовок). Это на цифровом на булавке 11, 12 и 13 на Duemilanove и шпильки, 50, 51, 52 на МЕГА. На обеих платах, Шпилька 10 используется для того, чтобы выбрать W5100 и вытащить шпильку 4 для SD-карты. Эти контакты не могут использоваться для общего ввода/вывода. На Мега, аппаратное обеспечение SS pin, 53, не используется для того чтобы выбрать или W5100 или sd-карты, но она должна храниться в качестве выхода или SPI интерфейс не будет работать.

Обратите внимание на то, что из-за того W5100 и SD карты поделиться SPI, только один может быть активными за один раз. Если вы используете обе периферийные устройства в своей программе, то это должно быть сделано в соответствующие библиотеки. Если вы не используете одну из периферийных устройств в своей программе, тем не менее, вам нужно будет специально отменить выбор. Чтобы сделать это с sd-картой, установите pin 4 в качестве выходного сигнала и напишите на него высокое качество. Для W5100, набор цифровой контакт 10 в качестве высокой производительности.

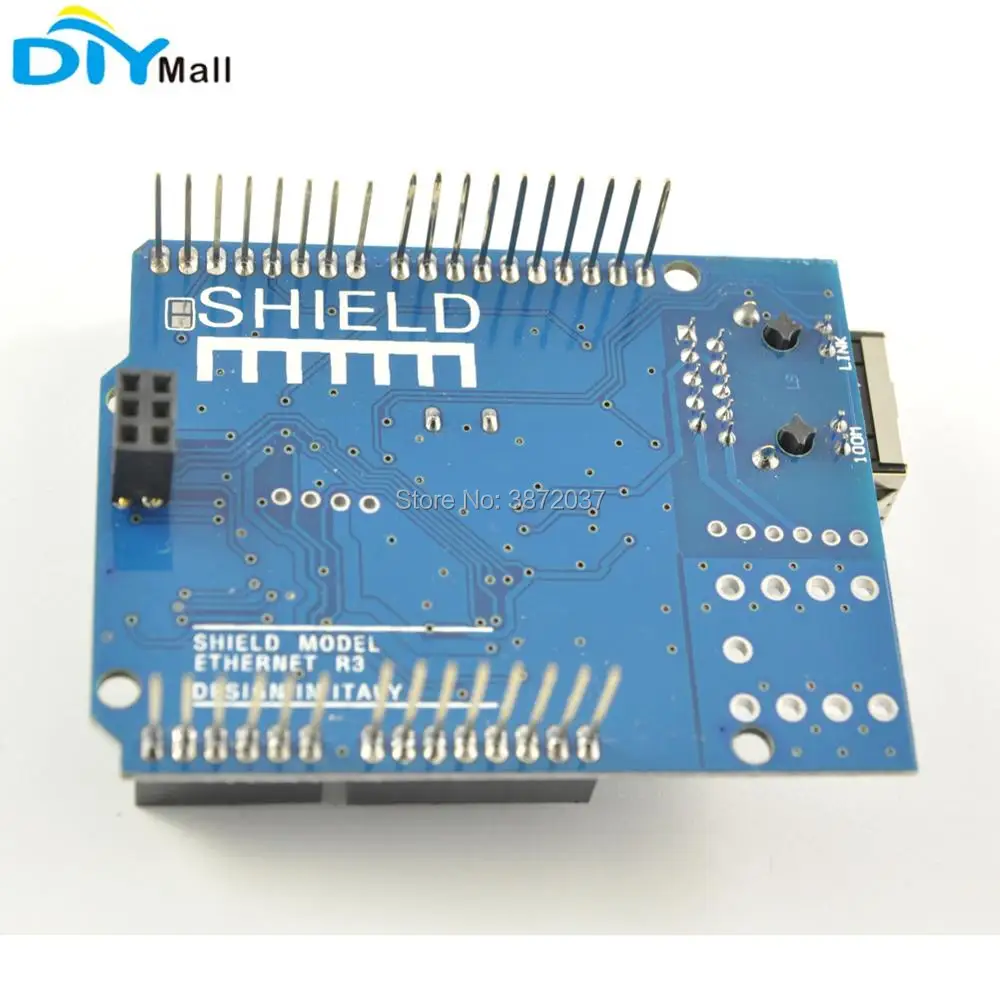

5 X Ethernet щит W5100 R3
