Описание Особенности:
TMC2100 V1.3:
1. Высокое качество и ультра-тихий. Модуль TMC2100 принимает импортированные фишки на немецком языке. С другой стороны, цена намного выше других Шаговые драйверы. Но это все еще очень хороший выбор для тех пользователей, которые имеют высокие требования к принтеру.
2. Рабочая температура высока. Без вентилятора рабочая температура составляет около 70 градусов в 0.5A и более 150 градусов в 1A, что может привести к потере шага. Рекомендуется сделать хорошую работу охлаждения, лучший рабочий ток 0.5а. Алгоритм и настройка TMC 2100 модуля движущего тока ----- и примечания! 1. Текущий алгоритм привода: i = vref * 1,9/2,5, ВЕРФ по умолчанию составляет около 0,65 в, поэтому ток по умолчанию составляет 0.5A, а максимальный ток 1A. 2. Verf измеряет напряжение Gnd и потенциометра средней.
3. Пожалуйста, не подключайте двигатели при измерении напряжения, или легко сжигать привод.
4. Пожалуйста, подключите источник питания при измерении напряжения, не подключайте только питание USB.
5. Пожалуйста, обратите особое внимание на направление, не вставляйте неправильно! Используйте модуль привода TMC2100 1. При использовании в Ramps1.4 или MKS Gen, или материнская плата сенсорного экрана Lerdge, пожалуйста, снимите 3 перемычки под розеткой. 2. Пожалуйста, обратите внимание на направление. 3. Чип TMC класса fever легко, поэтому, пожалуйста, прикрепите теплоотвод, теплоотвод непосредственно прикреплен к PCB. 4. Направление двигателя является противоположным от направления A4988 и DRV8825, пожалуйста, отрегулируйте прошивку или Отрегулируйте проводку двигателя, если вы хотите изменить на 4988. И если вы используете материнская плата lerdge, пожалуйста, установите направление непосредственно на странице настройки направления двигателя.
TMC2208 V1.2:
TMC2208 одноосный шаговый двигатель чип привода, мощность трубки Встроенный привод тока 1.4A пиковый ток 2A, диапазон напряжения 4,75 V-36 V, 256 subdivision; с запатентованной технологией электронной таблицы? Высокая частота чоппера, dcшаг?, stallGuard2? Технология обнаружения стойла, coolшаг? Технология динамической регулировки тока, может сэкономить 70% энергии, технология отключения звука StealthChop
Гибкий блок интерполяции микроплаера, компонент может обеспечить до 256 микрошаг/шаг разрешение, даже в пульсе ограниченная система все еще может быть совершенным для достижения синусоидального контроля; как stealthChop тонкая музыкальная технология широко используется в 3D печати, Таким образом, эти компоненты также разработаны, чтобы быть совместимыми с существующим 3D принтером электроники, устраняя необходимость в дорогом перепроектировании. Обе компоненты имеют Импульсный/направляющий вход, могут быть полностью независимы. Конфигурация осуществляется с помощью цифрового ввода.
TMC2130 V1.0
Драйвер capabitlity up tp 1.2A (RMS) постоянного тока катушки
Шаг/dir интерфейс с до 256 микрошагов
SPI интерфейс или CFG контакты для конфигурации
Напряжение двигателя: 5,5-45 в
Логическое напряжение: 3,3-5 В
Stealthchop-для довольно работы и плавного движения
Электронная сигарета-высокодинамический ДВИГАТЕЛЬ УПРАВЛЕНИЯ чоппер
Coolшаг-ток контрил для экономии энергии
StallGuard-Бесколлекторный двигатель обнаружения нагрузки
Dcступенчатое Управление скоростью
TMC2130 V1.1
Двухфазный шаговый мотор-фазный ток 1.2A (Пиковый 2.5A) Мотор ток может быть скорректирована
Только SPI поддержка
Диапазон входного напряжения двигателя: 4,75 ~ 46 в
Входное напряжение логического интерфейса: 3 ~ 5 В
Разбиваться на 256
Посылка включает в себя:

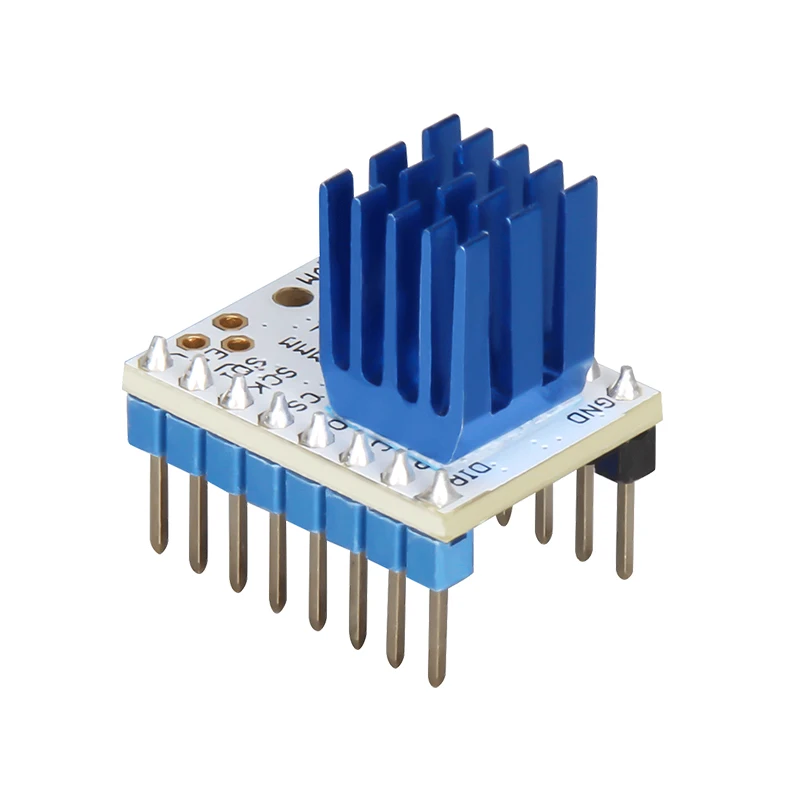

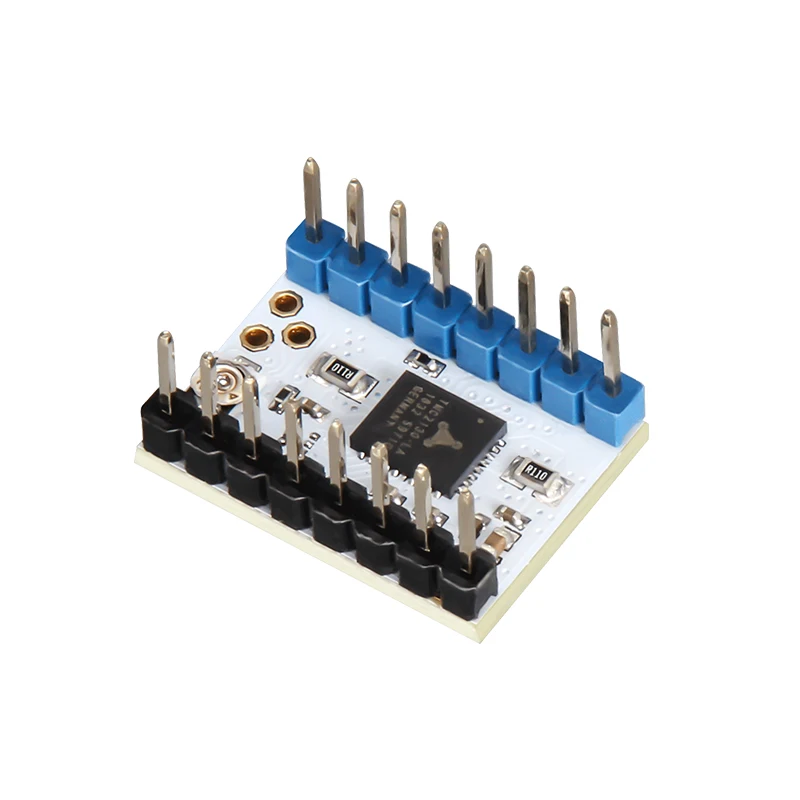

5 шт. шаговый двигатель StepStick Mute Driver
