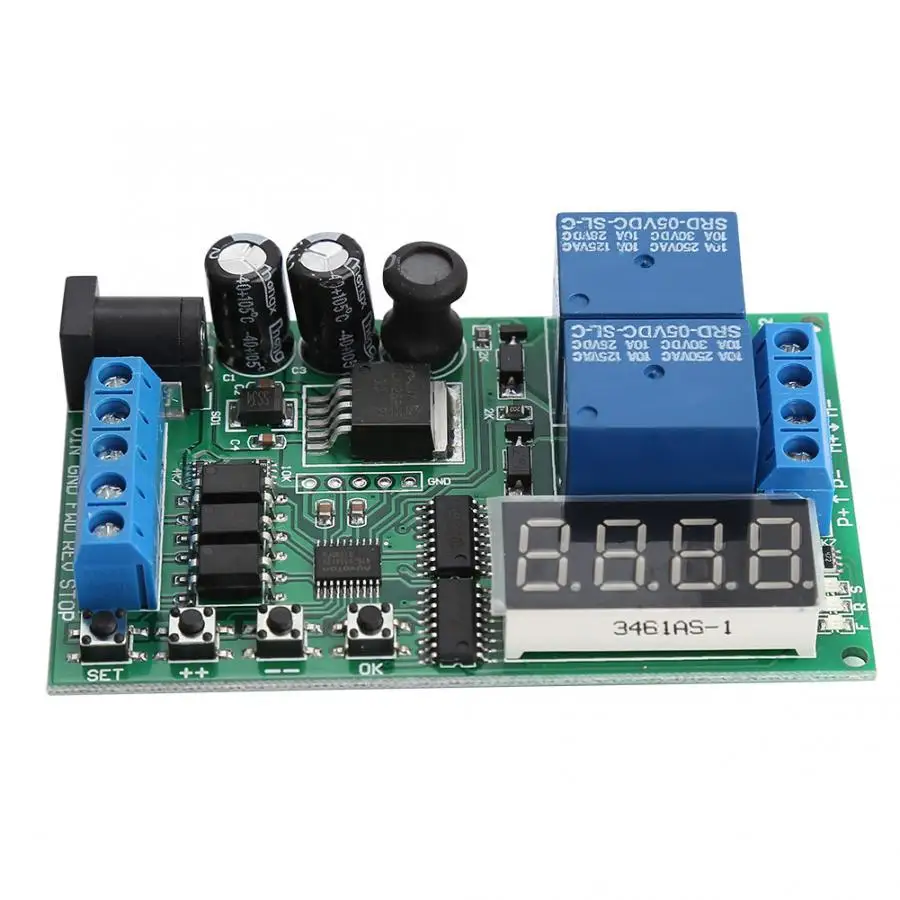

5 V-24 V двигатель вперед/Обратный контроллер времени задержки реле

Описание

5 V-24 V двигатель вперед/Обратный контроллер времени задержки реле

Особенности:

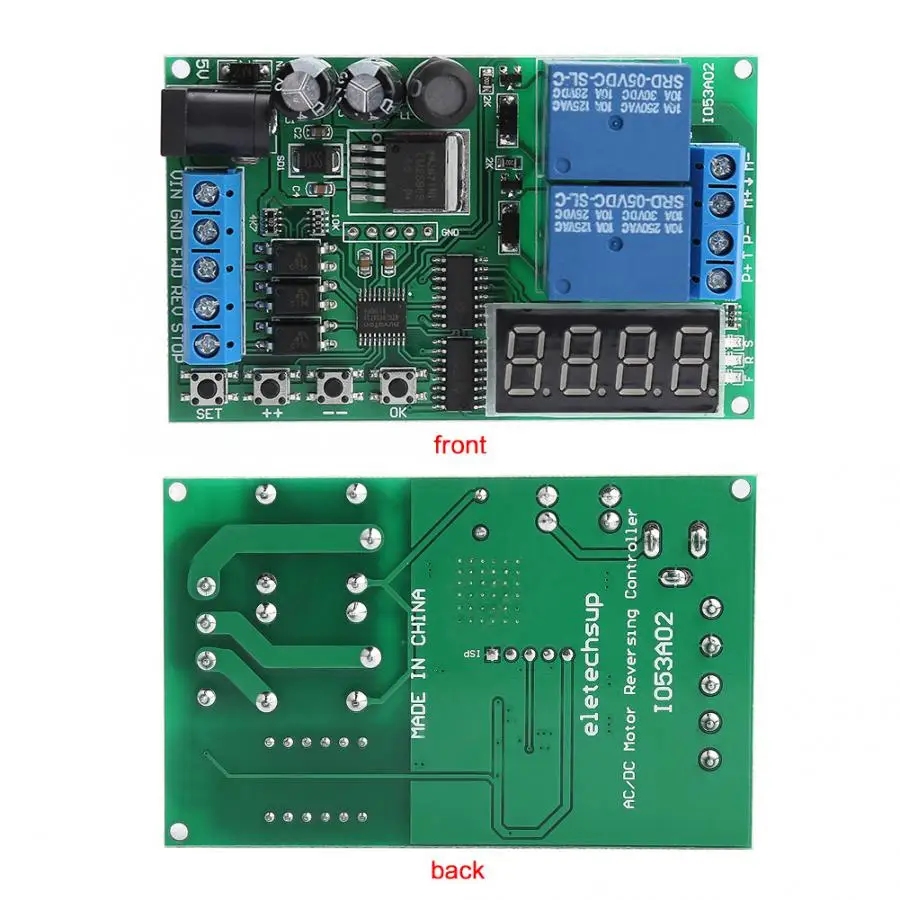

Порты и разъёмы:
DC 5,5 мм мама: источник питания 1, DC 5 V источник питания.
Вин: мощность 2 положительная, постоянный ток 6,5-25 в источник питания
GND: источник питания 2 отрицательных
FWD: Управление входом вперед (некорректный режим частичной функции)
REV: управление обратным входом (некорректный режим функции)
Стоп: стоп-контроль ввода (некорректный режим функции)
M +: Мотор положительный
M-: Мотор отрицательный
P +: положительный терминал для электропитания двигателя
P-: отрицательный терминал для электропитания двигателя

Параметры:

Источник питания: 6,5-25 В постоянного тока, 5 в постоянного тока

Рабочий ток: 83mA

Ток холостого хода: 41mA

Ток нагрузки реле: <5A

Время задержки: 0,1-999,9 секунд, 1-9999 секунд, 1-9999 минут

Размеры: 8*5 см/3,2 * 2in
Вес: прибл. 51 г/1,8 унций

Режим запуска:

1 низкий импульсный триггер (триггер падающего края)

2 триггера низкого уровня (триггер восходящего края)

Таймер:

T1: вперед таймер

: Защита от обратного таймер

T3: остановка таймера

Время: 0,1 секунды, 1 секунда, 1 минута

Реле действия:

Двигатель вперед: реле 1 включено, реле 2 выключено, и F светодиодный индикатор мигает.

Реверс двигателя: реле 1 выключено, реле 2 включено, а светодиодный индикатор R мигает ..

Остановка двигателя: реле 1 выключено, реле 2 выключено, и светодиодный индикатор S мигает.

Заводские настройки:

Нажмите одновременно кнопки «+ +» и «--» в течение 5 секунд.

Энергосберегающий режим:

Нажмите и удерживайте кнопку «ок» в течение 5 секунд для входа"Энергосберегающий режим". Нажмите и удерживайте кнопку «ок» еще раз в течение 5Секунд для выхода из «энергосберегающего режима». Энергосберегающий режим просто поворачиваетсяВыключите цифровую трубку и светодиодный индикатор, и другие функции являются нормальными.

Функция режим:

F-01

После включения, двигатель вперед T1 время; затемДвигатель останавливает время T3; затем двигатель обратный время; таким образом, он повторяетсяNx раз. При срабатывании стоп-порта двигатель перестанет работатьСразу же. (FWD, REV порт неправильный)

F-02

Эта функция-F-01 вариант. F-01 осуществляется напрямуюПосле включения питания, но F-02 должен запускать FWD или REV порт для запуска.

F-11 (реверсивный триггер 1)

Запуск порта FWD, двигатель вперед T1 время, иАвтоматически останавливается (для защиты двигателя, во время задержкиПериод, триггер порта REV для остановки времени T3 и затем Обратного времени,Триггер FWD порт для повторного времени T1).

Триггер порта REV, двигатель обратный время, иАвтоматически останавливается (для защиты двигателя, во время задержкиПериод, порт FWD срабатывает для остановки времени T3, а затем T1Время вперед, и порт REV повторно синхронизирован).

При срабатывании стоп-порта ДВИГАТЕЛЬ останавливаетсяНемедленно, независимо от того, находится ли двигатель вперед или назад.

F-12 (триггер Реверсивный 2)

Запуск порта FWD, двигатель вперед T1 время иОстанавливается автоматически (в течение периода задержки, за исключением запуска стопПорт, другой неправильный).

Триггер порта REV, мотор изменяет время, иАвтоматически останавливается (в течение периода задержки, за исключением запускаСтоп-порт, другой-неправильный).

Когда стоп-порт срабатывает, мотор останавливаетсяНемедленно, независимо от того, находится ли двигатель вперед или назад.

F-21

Когда порт FWD низкий уровень, мотор вперед, и после выхода порта FWD, мотор останавливается.

Когда порт REV низкий уровень, мотор перевернут, и после выхода порта REV мотор останавливается.

В этом режиме FWD и REV не могут быть подключеныНизкий уровень в то же время, и стоп-порт является неправильным.

F-22

Когда порт REV низкий уровень, мотор перевернут, и после выхода порта REV мотор останавливается.

В этом режиме FWD и REV не могут быть подключеныНизкий уровень в то же время, Запуск Стоп-порта, мотор останавливаетсяСразу же.

Настройка параметров:

Есть три меню: рабочее меню, функциональное меню, меню параметров.

Примечание: При вводе параметра «Функциональное меню» или «Меню ", модуль все еще работает нормально (обратный отсчет и триггер естьБег нормально). Заданные параметры действительны после включенияСнова.

1 включение для входа в рабочее состояние (рабочее меню).

Если функция тока F-01, то двигатель прямойЗапуск и цифровая трубка отображает обратный отсчет. F-01 отображается послеОперация завершена.

Если текущая функция является другими функциями, такими какF-11. Затем цифровая трубка отображает F-11. После запуска,Цифровая трубка отображает обратный отсчет. После завершения операции,F-11 отображается на дисплее.
