Купить 500VA тороидальный трансформатор, выходная мощность напряжение: 2X 33V-0v-33V, 15V-0v-15V(1A

Описание

500VA кольцо крупного рогатого скота чистая медная проволока для изоляции ног тороидальный трансформатор, промежуточное фиксированное отверстие орошения эпоксидной смолы обработки, поддержка не чистой меди возврата.

Трансформатор параметры:

Выход мощность:500VA

Вход напряжение:AC 220 V

Выход напряжение:33V-0v-33V, 33V-0v-33V (намотка с высоким током), 15V-0v-15V (1A)

Если параметры не подходят, вы можете принять индивидуальные, пожалуйста, свяжитесь со службой поддержки клиентов, чтобы понять (Купите 5 или более, прежде чем вы можете настроить в соответствии с указанными параметрами).

Характеристики трансформатора: диаметр 137 мм, высота 70 мм (за исключением высоты прокладки и винта, каждый размер партии может быть немного неправильным)

Вес составляет 5,32 кг (без прокладки и веса винта), а крепежные винты упакованы с 6,5 кг.

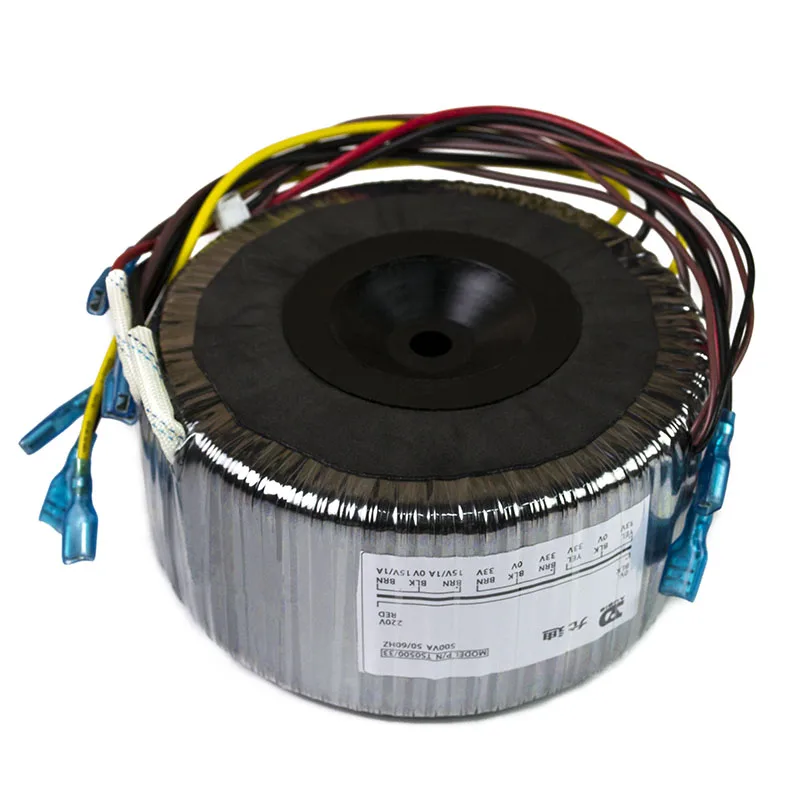

Реальная съемка фотография

Вид спереди:

Изображение задней стороны:

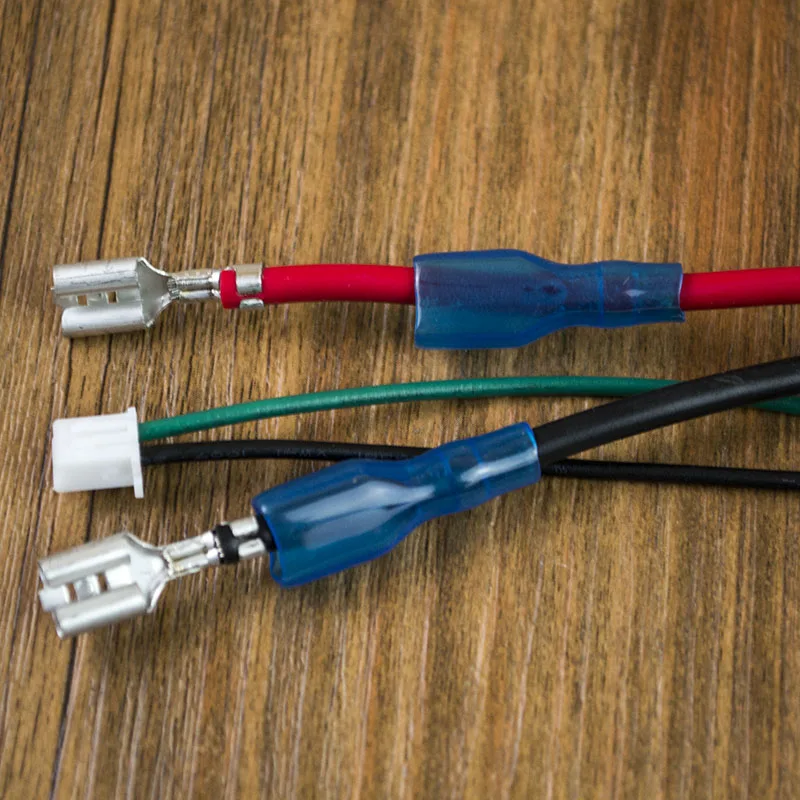

Входная и выходная схема свинца: входной и выходной главный выходной провод напряжения подходит для пайки платы 6,3 мм, небольшой выходной ток свинца подходит для гнезда 2,54. Если он вам не нужен, вы можете отрезать его и повторно подключить его.

Основная схема тестирования сопротивления трансформатора: внутреннее сопротивление мультиметра 0,3 Ω, внутреннее сопротивление трансформатора = измеренное сопротивление трансформатора составляет 2,6 Ω-сопротивление внутри мультиметра 0,3 Ω = 2,3 Ω. Чем выше проводимость провода, тем больше диаметр провода и тем меньше внутреннее сопротивление. Так как трансформатор и нагрузка соединены в серии, когда выход высокой мощности и большого тока, внутреннее сопротивление входного терминала большое, напряжение на входном терминале уменьшается, и напряжение на выходном терминале также снижается. Для трансформаторов с недостаточной мощностью падение напряжения после загрузки значительно выше, чем падение напряжения трансформатора с достаточным питанием.
