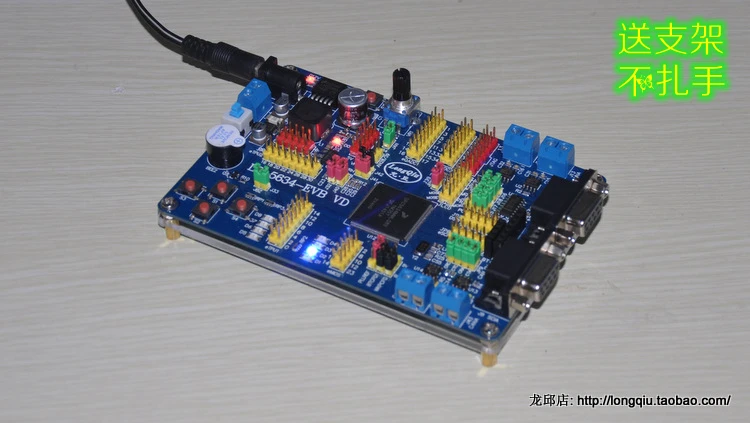

Купить 5634 SPC5634MMLQ80 MPC5634M MCU макетная плата/оценочная плата

Описание

Рабочая среда:

Рекомендуемая операционная система: Windows XP/WIN7/WIN8

Рекомендуется Окружающая среда: CW2.10/CW10.6

Рекомендуемый загрузчик: LQ_OSJTAG

Ссылка:

Https://www.aliexpress.com/item/4000292691855.html

Макетная плата отгрузочная ведомость:

Аксессуары 1: один макетная плата (в том случае, если вам нужен отладчик и блок питания, пожалуйста, купите его отдельно).

Аксессуары 2: соответствующую информацию (в том числе CodeWarior2.10 спепциальный выпуск программного обеспечения, некоторые функции могут фактического пробега (демо-программа (наша компания написал, а также на самом деле измерить может отправлять и прерывания получения исходный код программы), официальные справочные программы и других справочных материалов). (связаться с сотрудниками Отдела по обслуживанию клиентов, как только получим его от продукта и отправьте информацию о движении вашей посылки)

Один чип Модель: FreescaleSPC5634MMLQ8, LQFP144 pin-код.

Стандартный 8/40 МГц кварцевый генератор (Рабочая основная частота до 80 МГц), цепью повторного включения.

2 интерфейсов питания, dc6-12v вход; бортовой lm2596-5 источника питания dc-dc преобразователь и 1117-3,3 блок питания конвертер обеспечивает бортовой 5 V и 3,3 v питания.

2 индикаторы питания: 1 12 V Индикатор питания и 1 5 V Индикатор питания.

Два может автобусы, один A, один C.

2 SCI последовательный порт, DB9 женский свинца.

2-полосная LIN интерфейс, который может быть включен и совместно с SCI.

1 один чип ключ возврата.

4 независимых ввода ключа.

4 Светодиодный свет управления Светодиодный по eMIOS и джемпер анав светодиодный варианты.

4 Светодиодный свет управления Светодиодный по eTPU и джемпер анав светодиодный более удобного выбора.

1 ручной потенциометр попадает в eQADC канал как аналоговых входных сигналов.

1 сигнальное устройство, введите eQADC канал как аналоговых входных сигналов.

1 аппаратный сброс кнопка для того чтобы обеспечить внешний сброс сигнала.

1 OLED модуль интерфейса, удобно для пользователей, чтобы непосредственно дисплей отладки параметры.

1 модуль bluetooth интерфейс, удобный для пользователей для отладки параметры.

JTAG интерфейс отладки для отладки системы и программы скачать.

Несколько ряд штырьковые провода будут использоваться для того, чтобы вывести почти все ввода-вывода булавки MCU для пользователей, чтобы расширить применение.

5634 SPC5634MMLQ80 MPC5634M MCU макетная плата/оценочная плата

Номер MPC563xM предназначен для двигателя и может поддерживать двигатель с четырьмя цилиндрами. это не только позволило повысить силового агрегата возможности (например, на чипе выбросов), но также соответствует стоимости требования к управлению двигателем и коробкой передач поставщиков, которые фокусируются на новых рынках.

Особенности:

Мощность Архитектура® e200z3 core с 40,60 и 80 МГц Частота варианты

До 1,5 Мб флэш-памяти с функцией коррекции ошибок код (ECC)

В общей сложности 111 КБ SRAM

Синхронизации каналов ввода-вывода

32 канала eTPU2

16-канальный eMIOS с единого канала

Переменная усиления

Фильтр для экстракции

Всеми предыдущими версиями CW доступны для загрузки от freescale. Рекомендуется ниже:

32 бит WIN + CW6.3 для S08/RS08/COLDFIRE V1;

COLDFIRE V2/3/4 с различными 32-разрядный WIN + CW7.2;
