Описание
Описание продукта:

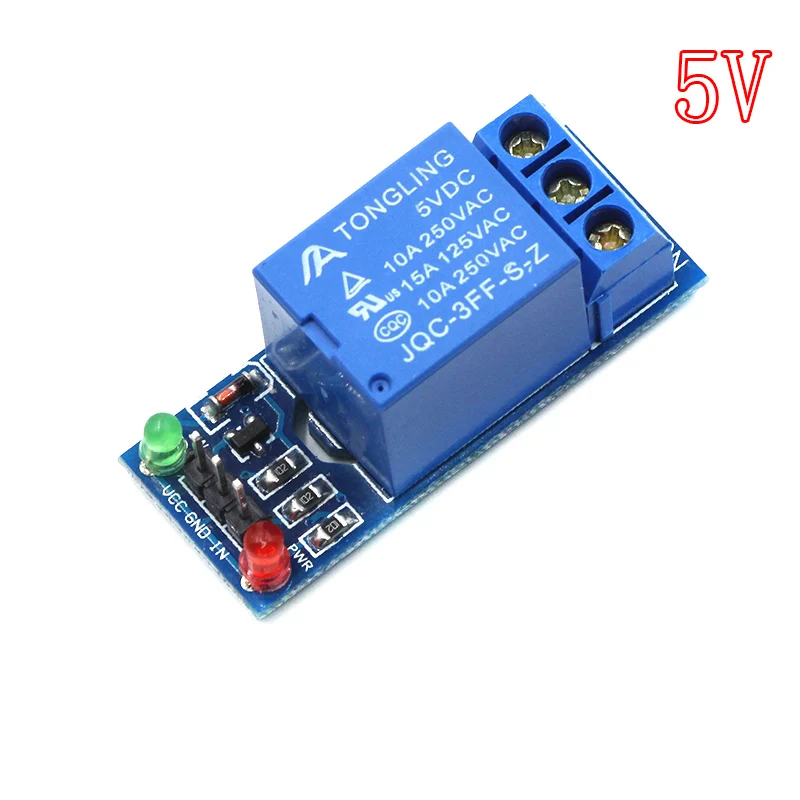

1 канальный релейный модуль
Максимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного тока
Ток срабатывания: 5mA
Рабочее напряжение: 5 В
Размер модуля: 50x26x18,5 мм (Д x Ш x В)
Четыре отверстия для крепежных болтов, диаметр 3,1 мм
DC +: положительный источник питания (VCC)
DC-: отрицательный источник питания (GND)
В: может быть реле управления высокого или низкого уровня
НЕТ: нормально открытый релейный интерфейс
COM: реле общего интерфейса
NC: нормально закрытый релейный интерфейс
2 канальный релейный модуль
1 Размеры: 50,5 мм (длина) * 38,5 мм (Ш) * 18,5 (В)
2 Вес:. 31 г
3. Цвет печатной платы: черный
4 доски четыре недели с четырьмя винтами отверстия, диаметр отверстия 3,1 мм, легко установить и зафиксировать
5 реле высокого качества свободные музыкальные реле SPDT. Общий терминал, нормально открытый, один нормально закрытый терминал
6 оптрон изоляции, хороший анти-помех
7 Низкая тяга, высокий выпуск. Светильник индикатора состояния энергии, светодиодный режим выпуска выключен
8. VCC питания системы, JD _ VCC мощность реле. Вы можете подключить перемычки
Электрические параметры:
Напряжение питания: 5VDC, 12VDC
Ток: более 100 мА
Нагрузка: 250 в 10 А переменного тока или 30 в 10 А постоянного тока
Проводка:
VCC: положительная система питания
GND: отрицательная мощность системы
В1-В2: релейные порты управления

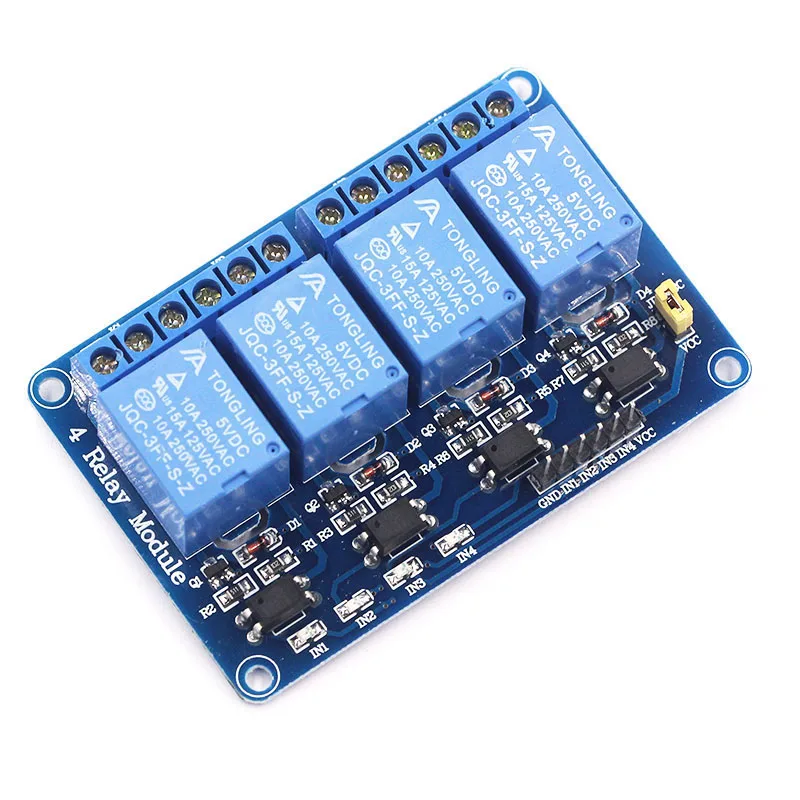

4-канальный видеорегистраторРелеВыход модуля,РелеВыход связаться с нами250A 10A.ВходIN1,IN2,IN3, IN4,Сигнальная линияНизкаяЭффективным.VCC, GNDВход питания,МожетРелеОтдельныйМощностьПоставкаРелеМощностьВходной сигналJD-VCC.
Область применения:
1,ПоддержкаВсеМикропроцессором контрольной.
2,ВПромышленный сектор;
3, ПЛКУправление;
4, Система автоматического управления "умный дом"
Управление

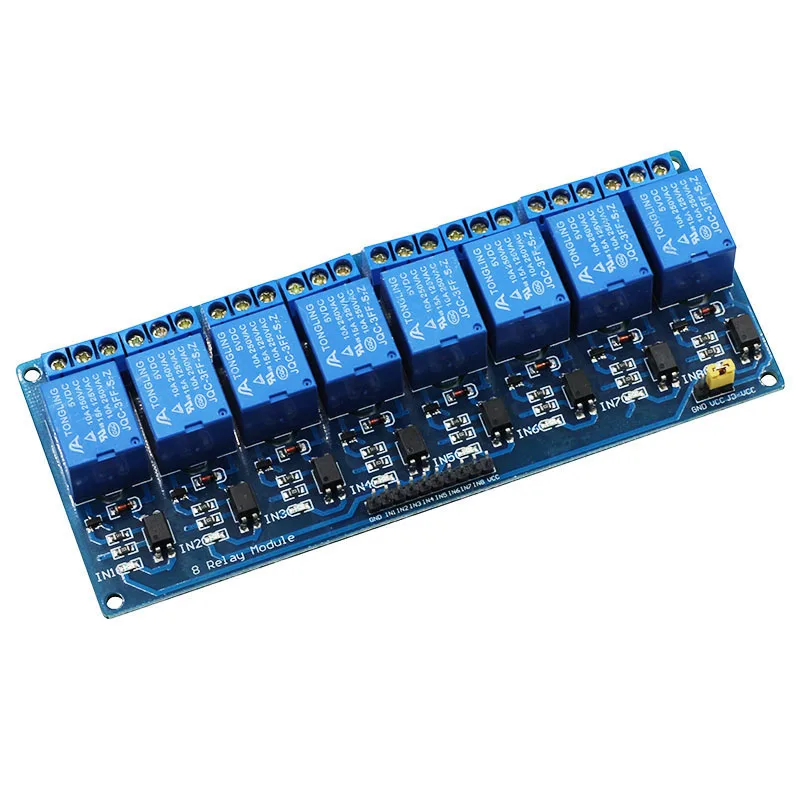

8-канальный релейный модуль
Особенности
Использование высокотокового реле, AC250V 10A DC30V 10A
Свяжитесь с какой-то отдельной проводкой, безопасной и надежной
Стандартный интерфейс, может быть расширен в различных макетных плат
С фиксированными винтовыми отверстиями для легкой установки
Подходит для различных платформ, таких как 51/AVR/ARM
Описание:
1, модуль соответствует международным стандартам безопасности, зоне управления нагрузкой и региону изоляционного бака;
2, используя двухсторонний FR-4 дизайн печатной платы, высокотехнологичный процесс производства чипов;
3, используя свободную музыку аутентичного релейного управления;
4, с инструкциями реле, потяните, отключите не светит;
5, входной сигнал имеет низкий сигнал, часто начинающийся с общего терминала будет включен;
6, реле может управлять различными устройствами и нагрузкой;
7, 8 и 8 нормально открытый нормально закрытый контакт;
8, синий KF301 терминалы к линии управления более удобны.
9, Размер модуля: 138 м * 56 мм * 18,5 мм (Д * Ш * В), вес: 120 г
10 с 4 крепежными отверстиями для болтов, отверстие 3,1 мм, шаг 131 мм * 49,5 мм
11, завершено 100% функциональным испытанием и проверкой стабильности
Два модуля интерфейс:
1, VCC: 5 В блок питания подключен к положительным
2, GND: 5 V источник питания подключен к отрицательному
3, IN1-IN8: Триггерный сигнал, активный низкий
Релейные выходы: 12-интерфейс командной строки, интерфейс может напрямую подключаться к все зацепки, удобный
1, NO1-NO8: нормально открытые релейные интерфейсы, реле перед пустым после того, как тяга коротка с COM
2, COM1-COM8 реле общий интерфейс
3, nc1-nc8: Нормально закрытый релейный интерфейс реле коротко с COM назад, после тяги-свободные
Советы: Выберите тот же канал, и будет платить меньше фрахта.
