Описание
30A физический чертеж доски является следующим:

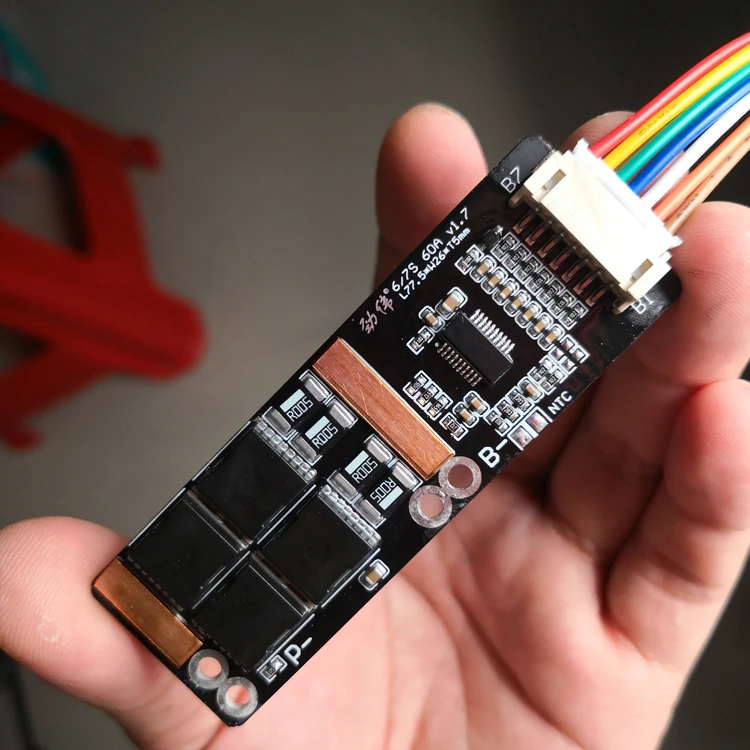

50A физической рисунок плата выглядит следующим образом:
NTC температура обнаружения, зарядка над температурой 50 градусов защиты, разрядка над температурой 70 градусов защиты.
Электрические показатели производительности продукции:
| Серийный номер | Проект | Инспекция критерии | Компания | |||
| Минимальная величина | Типичные значения | Максимальная | ||||
| Общие сведения о параметрах | Номинальное рабочее напряжение + B- | 30 | V | |||
| Номинальный ток разряда | 25 | 30 | А | |||
| Пиковый пусковой ток | 60 | А | ||||
| 1 | Защита от избыточного заряда | P + P-Вход Выдерживаемое Напряжение | 40 | V | ||
| Значение защиты от перегрузки по току зарядки | Без ограничений | А | ||||
| Зарядка обнаружения Напряжение | 4,200 | 4,225 | 4,250 | V | ||
| Зарядки время задержки обнаружения | 0,5 | 1 | 1,3 | S | ||
| Защита от перезаряда выпуск Напряжение | 4,000 | 4,005 | 4,050 | V | ||
| 2 | Защита от перезаряда | Разряда обнаружения напряжения | 2,650 | 2,700 | 2,750 | V |
| Время задержки обнаружения разрядки | 20 | 100 | 150 | MS | ||
| Сброса разрядки напряжения | 2,85 | 2,95 | 3,05 | V | ||
| Выпуска защита условия | Отключите внешнюю нагрузку или Перезарядите самовосстановление | |||||
| 3 | Защита от избыточной силы тока | Защита от перегрузки по току обнаружения Напряжение | 0,1 | V | ||
| Защита от перегрузки тока | 20 | 23 | 25 | А | ||
| Защита от перегрузки по току времени | 0,7 | 1 | 1,3 | S | ||
| Выпуска защита условия | Отключите внешнюю нагрузку или Перезарядите самовосстановление | |||||
| 4 | Защита от короткого замыкания | Защита от короткого замыкания ток | 40 | А | ||
| Время задержки обнаружения | 150 | 250 | 400 | МКС | ||
| Выпуска защита условия | Отключите внешнюю нагрузку или Перезарядите самовосстановление | |||||
| 5 | Внутреннее сопротивление | On-state сопротивление основной цепи | 9 | 10 | МΩ | |
| 6 | Потребляемый ток | Обычно работают потребляет ток | 10 | 15 | МкА | |
| 7 | Статическое электричество | Потребляемый ток во время сна | 2,5 | МкА | ||
