Описание
| Название продукта: высокая Напряжение сервопривода переменного тока | Мощность: 400 Вт |
| TypeNo. : JASD4002-2500-4-W | |
| Однофазный 220 V электрические характеристики | |
| Однофазный постоянный ток на входе: 3.2A | |
| Постоянный ток на выходе: 2.8A | |
| Максимальный выходной ток: 9.6A | |
| Рабочий ток Источник питания: однофазный AC180-240V В переменного тока, 50/60 Гц | |
| Управление подачи тока: однофазный AC180-240V В переменного тока, 50/60 Гц | |
| Sexcan | |
| Скорость диапазон регулировки | 1:5000 |
| Скорость диапазон регулировки | 0.01%: внешний изменение нагрузки 0 ~ 100% |
| Почвы 0.01%: Потребляемая мощность изменения почвы 10% | |
| ± 0.1%: температура окружающей среды почвы 25 ° C (25 ° C) | |
| Скорость частота отклика | 1200 Гц |
| Контроль крутящего момента точности | 2% почвы |
| Проект | Описание продукта: | |
| Метод управления | Однофазный/трехфазный всей длине волны для выправления изгибов | |
| IGBT ШИМ Синусоидальная волна ток режим привода | ||
| Отзывы | Инкрементный датчик положения | |
| Абсолютный датчик положения | ||
| Условия Применение | Температура | Работы: 0 ~ 55 * C местом для хранения:-25 ~ 85C |
| Влажность | Работа: 10%-90% | |
| Высота над уровнем моря | <1000 m, 1000 m, он должен быть использован в соответствии с GB/T 3859,2-93 | |
| Уровень защиты | Уровень защиты: IP10, чистоту 2 | |
| Не-агрессивных газов, горючих газов | ||
| Без масла, брызг воды | ||
| Защита от пыли, соли и металлического порошка окружающей среды | ||
| Производительность | Скорость диапазон регулировки | 1:5000 |
| При постоянной скорости точности | Почвы 0.01%: внешний изменение нагрузки 0100% | |
| 0.01%: Мощность вход изменения 10% (220 W) | ||
| Почвы 0.1%: температура окружающей среды почвы 25 ° C (25 ° C) | ||
| Скорость ответ эффективность | 1200 Гц | |
| Контроль крутящего момента точности | 2% почвы | |
| Вход и выходной сигнал | Кодер разделены импульсный выход | Фазы A, B, фаза C: линейный привод вывода делитель номер: может быть установлен в произвольном порядке |
| Входной сигнал | Точек: 8 | |
Функции: servo, сигнализация, вперед сложением выходной сигнал, обратный сложением выходной сигнал, управление переключение режимов, P экшн команда вход переменного тока, передняя стенка внешний предел вращающего момента, обратная сторона внешний предел вращающего момента, IncreaseBenefit переключение вход переменного тока, ноль фиксированный вход переменного тока, команда импульсный заблокировать вход переменного тока, кодировщик абсолютного значения запрос данных вход переменного тока, внутренний комплект переключения скоростей вход 1. Внутренняя установка переключения скоростей вход 2. Внутренняя установка переключения скоростей вход 3. Позиция команды ясно вход переменного тока, магнитный определение полюсов вход переменного тока, команда входного сигнала импа Ульс умножения вход | ||
| Выходной сигнал | Точек: 5 | |
Функции: выходной сигнал тревоги, hug открытый выход, servo готов выход, позиционирования завершения производства, позиционирования приближения выход, ускоряющие рост, вызванный выводом, двигатель zero-реагирует на скорость, крутящий момент, обнаружение ограничения на выходе, Скорость Обнаружение ограничения на выходе, предупреждающий выход, команда с импульсным выходом умножения соотношение импульсный выход | ||

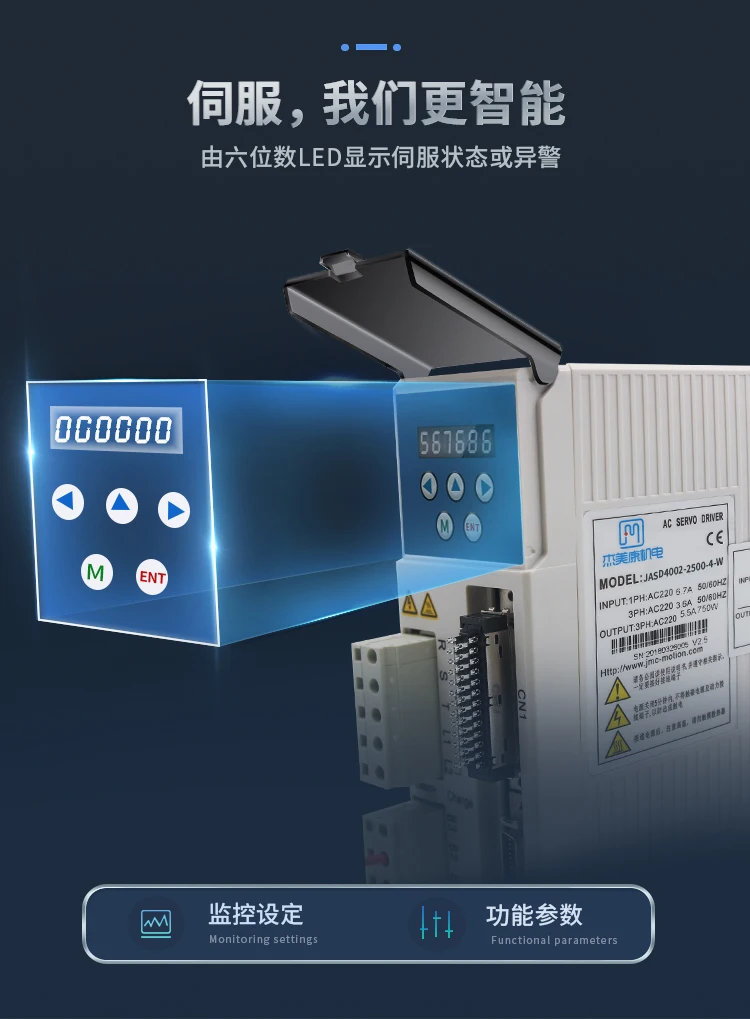

| Дисплей функция | Высокое напряжение индикатор питания, 6-bit 8-сегментный светодиодный | |
| Связь функция | RS485 | Поддержка протокол MODBUS. Перемещение по оси Адрес: установленных параметров |
| RS232 | Подключение к компьютеру, чтобы использовать | |
| Регенерации функция | Встроенный регенеративный резистор или внешний регенеративный резистор | |
| Защитные функции | Защита от перенапряжения, пониженного напряжения, защита от перегрузки по току, защита от перегрузки, | |

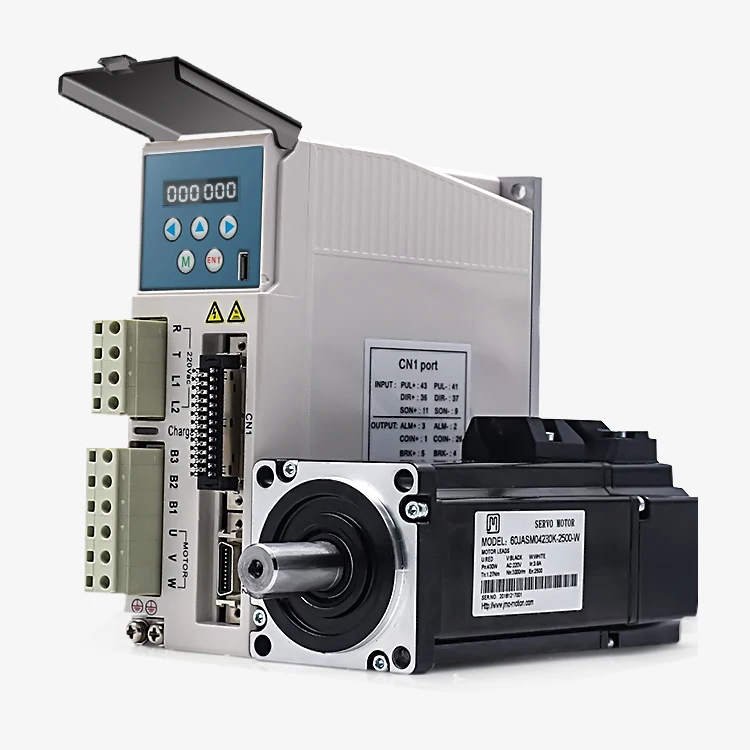

| Название продукта | Высокое напряжение переменного тока мотор сервопривода | ||
| Управляющее напряжение | 220 V | Модель двигателя | 60JASM04230K-2500-W |
| Номинальный крутящий момент | 1.27Nm | Номинальная частота вращения | 3000 об/мин |
| Точность позиционирования | 0,036 мм | Номинальная мощность | 400 W |
| Диаметр Фланца | 60*60 мм | Тип датчика | 2500 линейный Инкрементальный энкодер |
| На всю длину туловища | 140 мм | Выход длина вала | 14*30 мм |
Характеристики
- Сертификация
- Обязательный сертификат КНР / Европейский сертификат соответствия
- Напряжение переменного тока
- 208-230/240 В
- Эффективность
- IE 2
- Тип
- Серводвигатель
- Номер модели
- 400W high voltage AC servo motor driver set
- Выходная мощность
- 400W
- Фаза
- Однофазный
- Функция защиты
- Полностью закрытый
- Частота
- 50Hz
- Applicable scene
- CNC machine tools, engraving machines, robot arms
- rated power
- 400W
- Rated voltage
- 220V
- Encoder type
- 2500 lines
- Excitation mode
- Permanent magnet
- Angle of rotation
- 360 degrees
- Rated speed
- 3000rpm
- Shaft end specification
- Keyway
