Описание

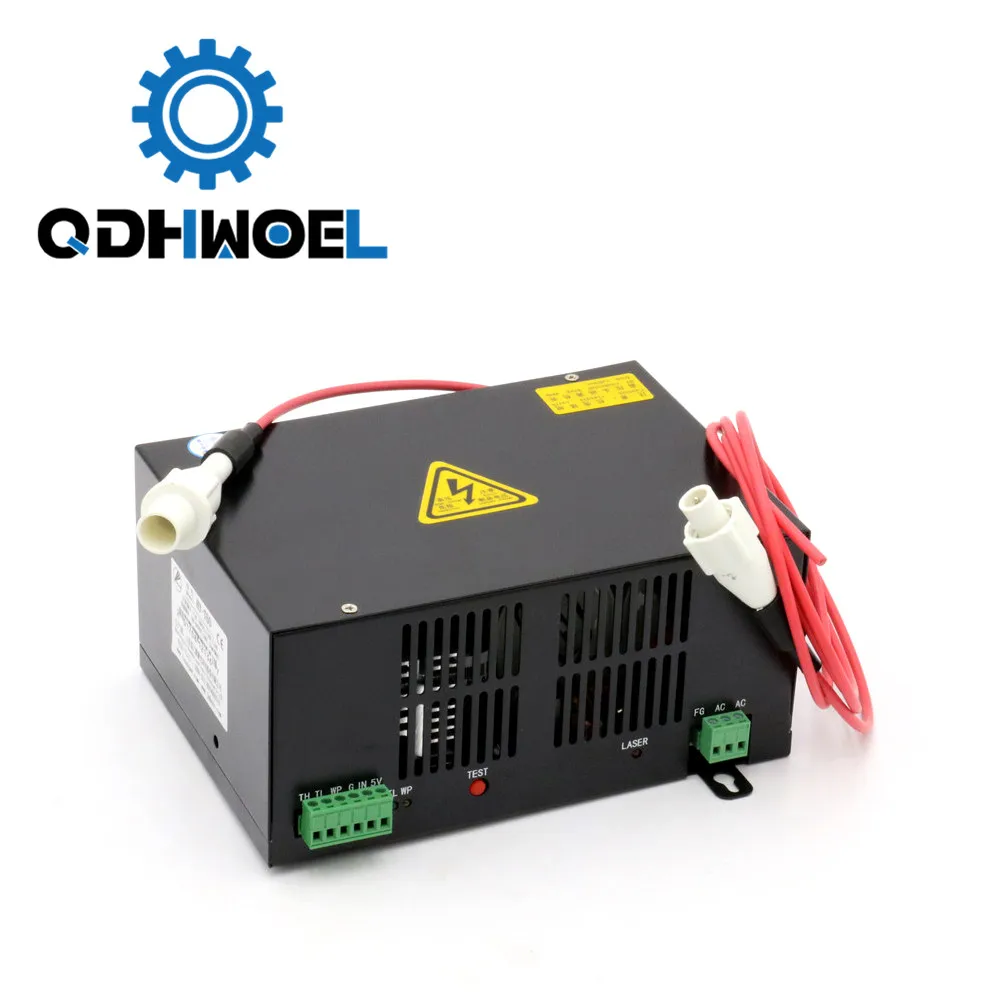

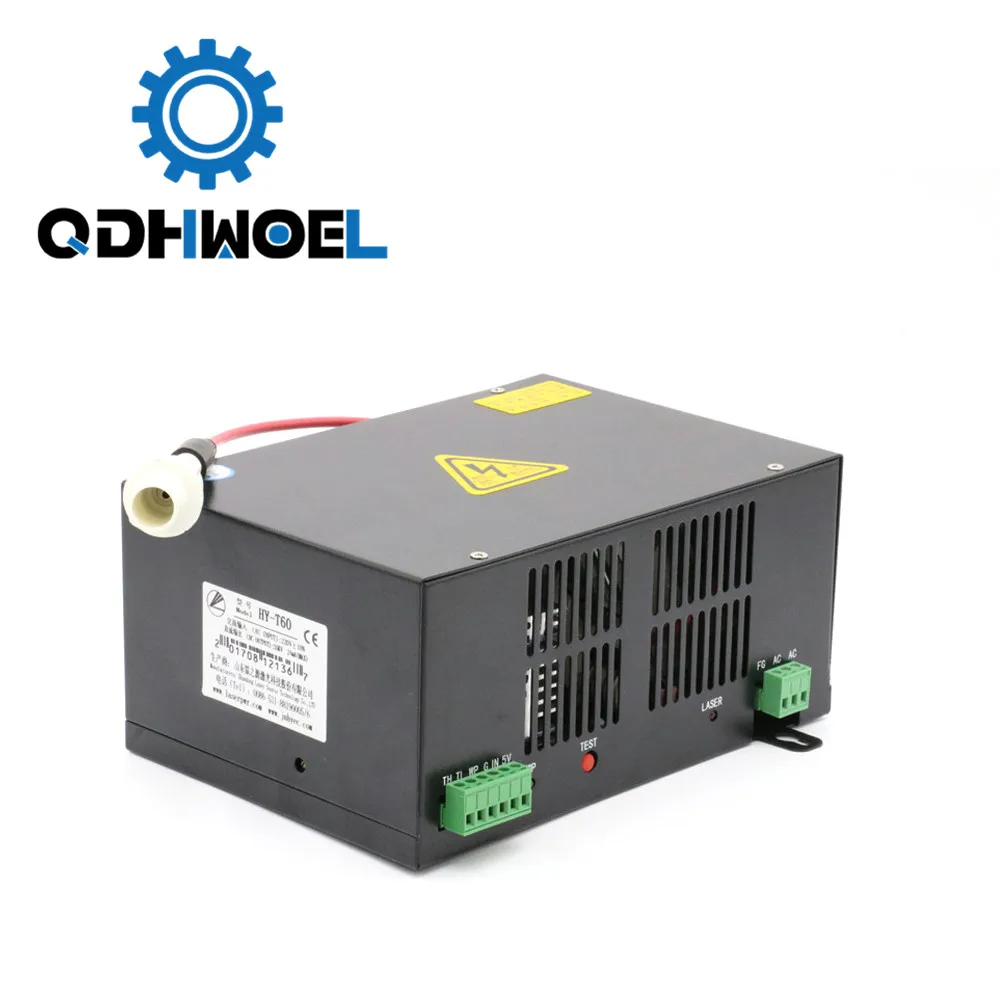

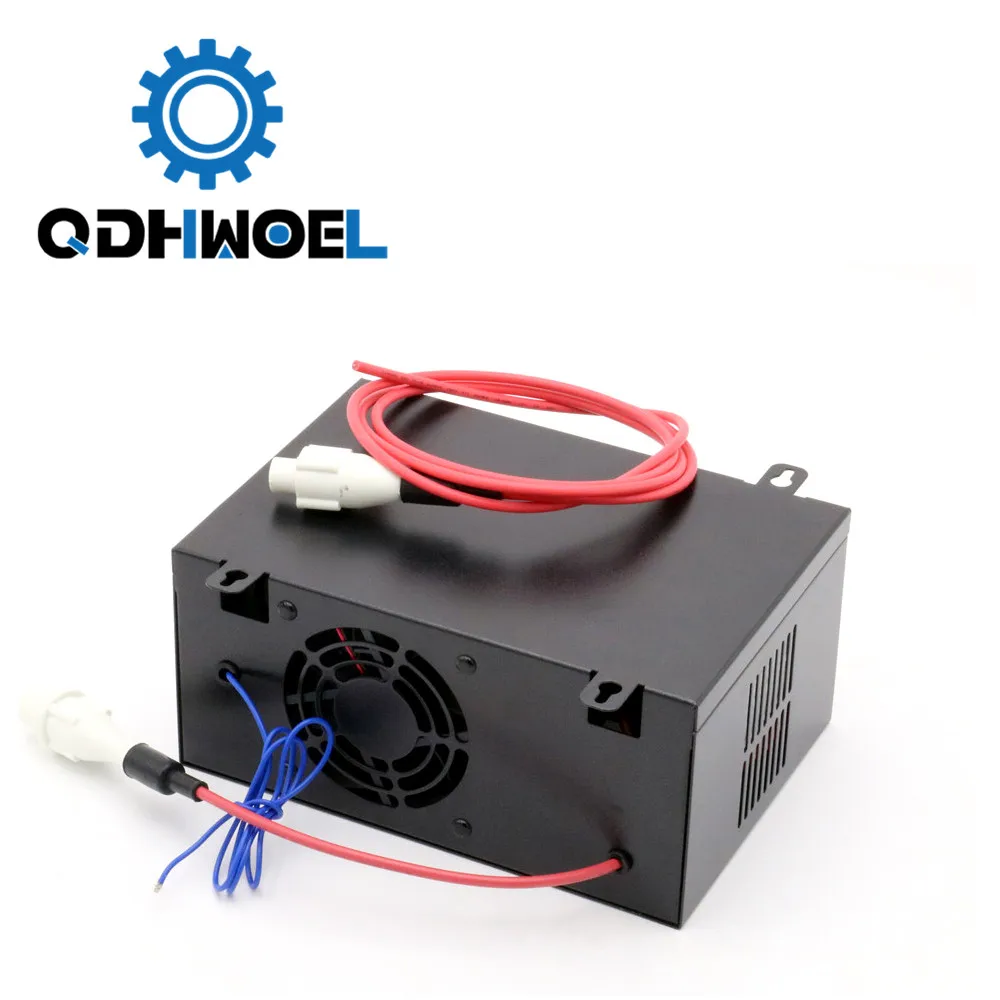

60 Вт лазерный источник питания для CO2 лазерной гравировки и резки

Машина

1. Основные характеристики:

1) Хорошая совместимость: он может быть применим к 40 Вт, 50 Вт и 60 Вт лазерных трубок, изготовленных
Различных фабрик.
2) 2 типа: Тип резки или тип скульптуры,
Тип резки: хорошая стабильность и сильная адаптивность.
Тип скульптуры: быстрая скорость отклика, хороший эффект гравировки.
Это может продлить срок службы лазерной трубки.
3) простое управление: запуск и остановка очень легко управляется светодиодом с помощью уровня ttl.
4) защита от открытого замыкания на выходе.
5) тестовый выходной лазер управляется вручную только одной кнопкой.
6) Применение: скульптура и вырезанный акрил, ткань, двойной цветной лист и резиновый лист. И т. Д.

2. Параметры:

Вход	Вход Напряжение	AC220V или AC110V(Пожалуйста,УкажитеyПри размещении заказа)
Частота переменного тока	47-440 Гц
Макс Входная мощность	450 W
Макс Вход ток	3A
Выход	Максимальная Вход Напряжение	DC 35KV
Максимальная Выход ток	DC 24 V DCМА
Эффективность	≥90% (FUllLOad)
Среднее время между отказом (MTBF)	≥10000H
Ответ Скорость	≤1ms(FПЗУ сигнал переключателя выдается на выходной ток до 90% тока настройки)
Выдерживать Напряжение	Вход-выход, вход-Корпус: AC1500V 10МA 60 с; выход(ОтрицательныйПолюс)Подключен с машинойКорпус.
Вес	2,95 кг
Защита окружающей среды	РабочаяТемпература:(-10-40 по европейскому стандарту°C),Относительная влажность (RH) ≤90%
Начин охлаждения	Воздушное охлаждение (КВС)
Измерение	Д × Ш =280* 173* 97 (мм)
Цвет	Черный

3. Инструкция по эксплуатации:

1) Подключение лазерной трубки: (см. Схему подключения источника питания и лазерного устройства)
Высоковольтный терминал (HV +) источника питания HY-T60 должен быть подключен к положительной полюсе
CO2 лазерное устройство. Ток цепи источника питания должен быть подключен к отрицательному полюсу (лазер
Выходной терминал) лазерного устройства, через Амперметр или напрямую.
2) Подключение управляющего сигнала (см. Схему подключения блока питания и платы управления)
Контрольный сигнал должен быть надежно подключен к клемме управления HY-T60 электропитания,
После подключения выходного сигнала DAC и сигнала ttl внешнего компьютера с питанием
Поставка, лазерное устройство должно работать как положено. Если Лазерная лампа не может работать правильно, должны
Проверьте контрольный сигнал правильно или нет (включает в себя проверку спецификации напряжения и
Логика), если использовать ШИМ-контроль в качестве управления мощностью, убедитесь, что f≥20KHz, амплитуда (пиковое значение)
≤5в, проверка и защита переключатель WP соединение является правильным в то же время.
3) Напряжение на входе:
Входная мощность источника питания HY-T60 должна составлять 220 В переменного тока/50 Гц. Если 110VAC требуются, пожалуйста,
Укажите при оформлении заказа.
4) Прочие ожерелья и подвески:
Группа защитных выключателей также предназначена для обнаружения выключателя воды, вентилятора,
Защита открытого корпуса и так далее.

4. Осторожно!

1. Система водяного охлаждения должна работать правильно при включении лазерного устройства.

2. Цепь высоковольтного выхода не должна быть открытой! (Высоковольтные выходные клеммы (положительные и
Отрицательные полюсы) должны быть правильно подключены к положительным и отрицательным полюсам лазерного устройства,
Соответственно.)
3. Следует обратить внимание, чтобы избежать электрического удара после переключения источника питания
ВЫКЛ. (требования безопасности изоляции должны быть 40кв между терминалом выхода и
"G")
4. Хорошо заземленная трехполюсная розетка должна использоваться для подачи питания на HY-HVCO2/1,2 мощности
Поставка. Корпус должен быть хорошо заземлен, чтобы избежать удара электрическим током.
