Купить 6G цифровой программируемый аттенюатор 60DB шаг 0.25DB OLED дисплей CNC ATT-6000V2.0

Описание

Затухание RF с цифровым управлением ( LF-6GHZ ) ATT-6000V2.0

Верхняя загрузка программного обеспечения компьютера:

Ссылка: https://pan.baidu.com/s/1NU_14041K6wJXBDIsX136Q \ код извлечения: b910

После копирования этого абзаца Откройте Baidu network disk mobile phoneApp, операция более удобная (версия 2017)

Ссылка: https://pan.baidu.com/s/143ztQVdJxmIi1dIiIb6fwA \ код извлечения: gzlk после копирования этого пункта, откройте Baidu сетевой диск мобильного телефона App, операция более удобна

Верхнее программное обеспечение компьютерного управления затухания ЧПУ(2018 версия)

Один. Применение продукта:

Цифровое затухание может использоваться без прерывания цепи0.25dBШаг Уровень сигнала в форме регулировки цепи, он также может использоваться в качестве затухания в машине для инструментов и оборудования., используется для регулировки уровня мощности в тестовой системе, с небольшим объемом, высокая точность, стабильный и надежный, принятьOLEDДисплей затухания,Фрезерный станок с ЧПУАлюминий корпус из металлического сплава 。

1、 Рабочая частота: LF-6GHz

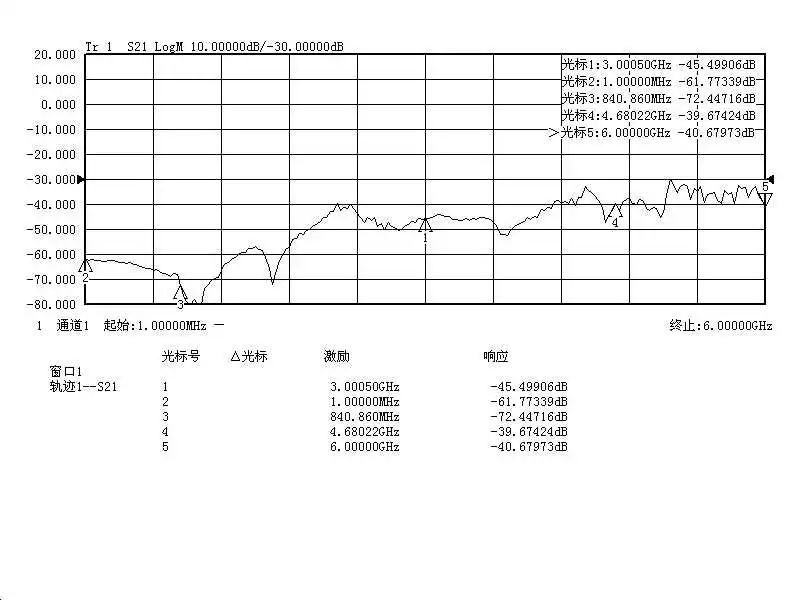

2Диапазон регулировки затухания:0-60dB (2 ГГц、2GВышеуказанные погрешности являются специфическими для измеренных индикаторов.)

3、 Затухание шага:0,25(ДБ)

4. Потеря вставки: ≤1.5dB(Потери вставки на высокочастотном конце будут больше.)

5● Коэффициент стоячей волны: ≤1,4

6.Точность затухания:±0.25dB Max

7.Номинальная Мощность: ≤1 Вт

8. Разъем Форма:SMA(Внутренняя головка, наружное отверстие винта)

9.Температура диапазон:-10℃ ~+ 50℃ (Run) ,-40℃ ~+ 70℃ (Не работает)

10.Размеры:55X40X16,5 мм (В комплект не входятSMAИнтерфейс выступ,SMAВыступающая часть9 мм)

11.Вес:57 г

12.Входное и Выходное сопротивление:50Ом

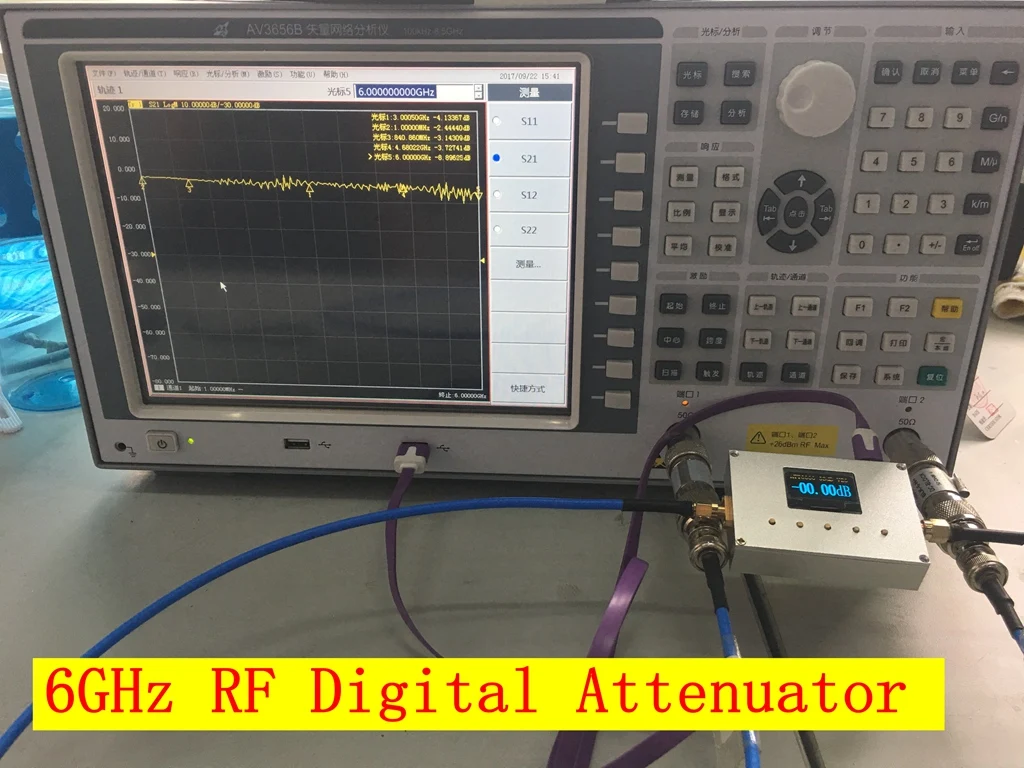

Во-вторых, физическая карта продукта:

Три. Панель и инструкции по эксплуатации:

1Источник питания: черезС эффектом приближения c зарядкой micro-USBПодключите источник питания (источник сигнала, компьютер, зарядное устройство и т. Д.)

2、 Мощность переключатель:USBЗатем переключитесь влево, поверните направо и выключите.

3Вход SMA1RF, выход SMA2RF

4Пожалуйста, после запуска нажмите «OK»S3"Ключ запускает измеритель мощности 。

5、 КнопкаS1Изменение положения курсора(Левый шифт)

КнопкаS5Изменение положения курсора(Правый шифт)

КнопкаS2Изменение данных положения курсора плюс

КнопкаS4Изменение уменьшения данных положения курсора

После входа в систему курсор показывает выбранную цифру, в это время, нажмите нижнюю кнопку, чтобы изменить значение выбранной цифры. когда курсор находится в последней позиции выбранного варианта (или первого места) времени, нажмите правую кнопку (или левую кнопку) переключаемые опции. после установки параметров нажмите среднюю кнопку OK, чтобы настройки стали действительными.

Четыре 、 Связь Интерфейс,Вторичного развития

1、USBИнтерфейс (блок питания, может пройтиUSBСвязь)

CNC затуханияATT-6000V2Общая структура протокола принимает режим командной линии. Скорость передачи данных составляет115200bpsЗа счетПКОформите заказ, выполнение собственного разрешения, затем верните результатПКМашина, команда ограничена строчными буквамиA ~ zНомер0-9 (США);, Конечным символом каждой команды является разрыв линии (шестигранник выражен“0x0a"Или"'/Н)
