Описание регулятор Параметры продукта:

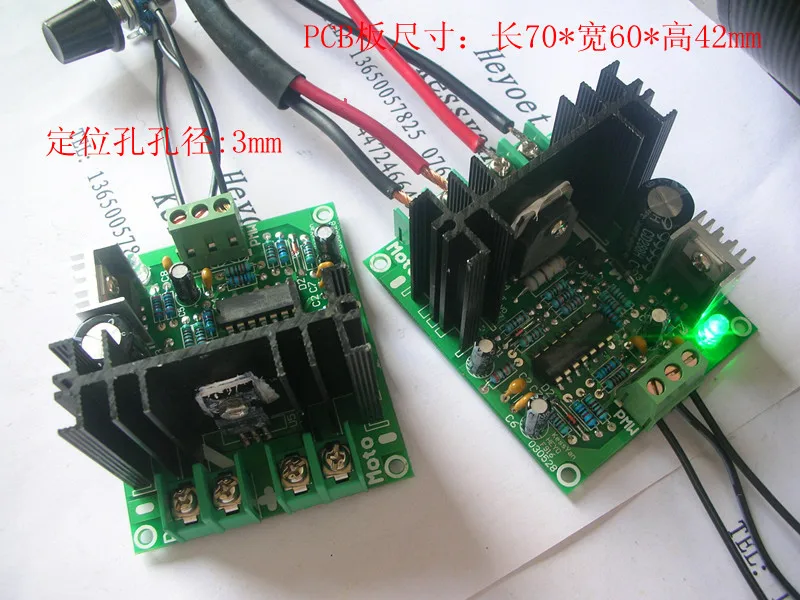

Модель продукта: heyo-f916

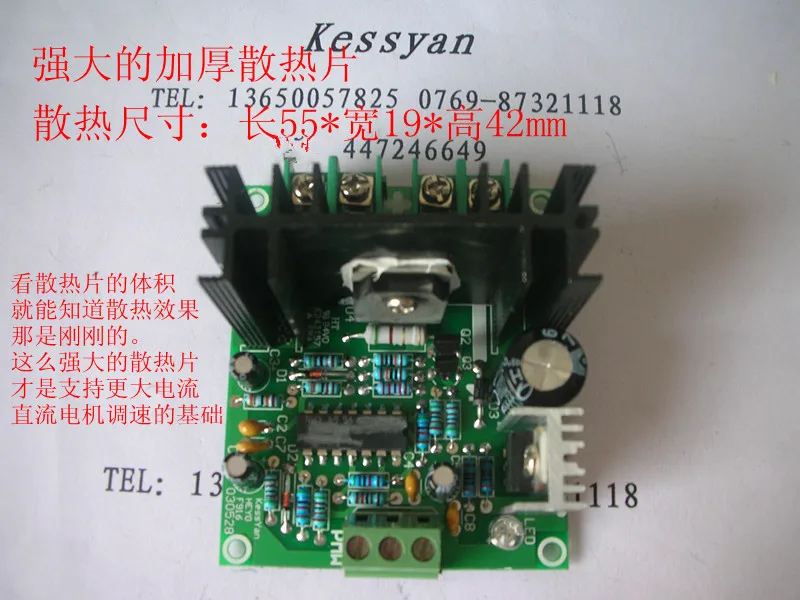

В F916 регулятор двигателя пост. Тока имеет максимальный объем радиатор.
Размеры из ребра радиатора: длина 55 * ширина 19 * высота 42 мм; такой максимальной громкости радиатор является основой поддерживает максимальный ток Максимальная мощность двигателя!
F916 регулятор двигателя пост. Тока использует повер Макс чип управления, просим обратить внимание, это не обычный ах, посмотрите размер тела, чем другие чипы Дважды большой, большой мощности, ах, температура охлаждения чипа при 100 градусах вниз может поддерживать рабочий ток 25А.
1. Требования к напряжению: 6 V-48 V dc регулятор напряжения
(Макс поддерживает 48 В, не более 48 В)
(Вход стабилизированного источника питания постоянного тока защищен анти-обратным подключением, которое не сгорит трубу)
2. Поддержка мощности двигателя:
Регулировка скорости щеточного двигателя постоянного тока с максимальным током 20А вниз.
3. Параметры поддержки цепи:
Нормальная работа: Макс поддерживает ток 20А (15а до нормального рабочего тока имеет строгие требования к температуре отвода тепла и рабочей среде) (поддерживает мгновенный пусковой ток MAX25A высокоскоростной двигатель)
Блокирующий ток: максимум 30A (время 5S)
Скорость регулирования размерное соотношение: 0-100% (то есть самое низкое значение мотор стоп, а максимальная является самым высоким Скорость)
Частота ШИМ: 15 кГц
Скорость метод регулировки: каждый набор регулятор двигателя пост. Тока распределение набор потенциометров.
Диапазон скоростей потенциометра составляет 0-5 В.
Напряжение регулирования с или без входного сигнала 0-5 v контроль сигнала.
Параметры потенциометра: сопротивление 22K1A Высокая мощность потенциометра Поворотная кнопка (потенциометр соединен тремя линиями: два-контрольный конец, один-земля, и напряжение двух линий управления заканчивается, таких как мотор, 5 V уровня напряжения в состоянии максимальной высокой скорости вращения.
4. Поддержка частотно-регулируемый PWM сигналов входной контроль скорости регулирования параметры:
Требования к входному сигналу PWM: поддержка входного сигнала PWM только 5 В
ШИМ входного сигнала метод подключения: следуйте инструкциям по проводке отмечены на оболочке
Соответственно: ШИМ + 5 В входной терминал остается пустым
Отрицательный сигнал подключается к входному терминалу PWM-5 В
Терминал GND паяльная станция
Схема регулятора имеет широкое применение в различных промышленных применениях: PCB сверлильный станок, гравировальный станок Скорость вращения шпинделя, железнодорожная транспортная цепная лебедка, автомобильная вытяжная воздуходувка система охлаждения регулируется, сварочная проволока Подающая скорость транспортного устройства, DIY мини скамейка скорость сверления, хлопок конфеты машина скорость вращения, печатная машина скорость подачи двигателя, SMT машина, пресс-формы, рекламный светильник, коробка вращения и т. Д.
