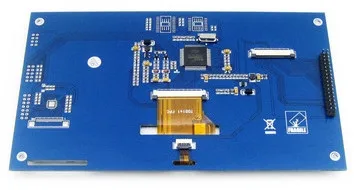

Купить 7,0 дюймов 16PIN TFT lcd резистивный сенсорный экран модуль RA8875 контроллер 800*480

Описание

7,0 дюймовый резистивный сенсорный ЖК-дисплей (C)

Особенности

1 встроенный 10 КБ символ ПЗУ с размером Номера 8x16 точек и поддерживающие наборы символов ISO/IEC 8859-1/2/3/4

2 блока передачи двигателя (BTE) поддерживает с 2D функцией, совместимой с 2D функцией BitBLT

3 встроенных геометрических скоростных двигателя

4 программируемый курсор для записи текста

5 функция графического курсора 32x32 пикселей

6 мощных функций прокрутки блоков для вертикального или горизонтального направления

7 внешних последовательных вспышек/ПЗУ SPI интерфейс поддержки (сдержанный коврик паяльный)

8 функция увеличения текста X1, X2, X3, X4 для горизонтального/вертикального направления

9 функция режима вертикального вращения

10 пользовательских символов 256 с точками 8x16

Основные параметры

ЖК-дисплей Тип	На тонкопленочных транзисторах на тонкоплёночных транзисторах
Интерфейс	16PIN, 8080 серии интерфейс/4пр SPI интерфейс
ЖК-дисплей контроллер	Встроенный RA8875
Сенсорный экран Тип панели	Резистивный
Цвет глубины	256/16к
Подсветка	Светодиодный
Размер дисплея (мм)	154,08 (Ш) * 85,92 (В)
Шаг точки (мм)	0,0642 (Ш) * 0,1790 (В)
Соотношение сторон	8: 5
Разрешение	800*480 (пиксель)
Питание	3,0 ~ 3,6 В
Подсветка ток	TBD
Работая Temp.	TBD
Для использования	MCU без ЖК-дисплей контроллер

Интерфейс высокой четкости

PIN нет.	Символ	Описание продукта:	Тип	Функция
1	NC
2	GND	Заземления	Мощность	GND
3	D0	Pin-код	Вход/Выход	D0-D15
4	D1
5	D2
6	D3
7	D4
8	D5
9	D6
10	D7
11	D8
12	D9
13	D10
14	D11
15	D12
16	D13
17	D14
18	D15
19	CS	Чип LCD выбор сигнала	Вход	Низкоуровневый
20	RS	Инструкция/выбор регистратора данных	Вход	1: регистр команд 0: регистр данных
21	WR	Операция записи	Вход	WR = 0, RD = 1
22	RD	Чтения эксплуатации	Вход	WR = 1, RD = 0
23	Сброс	ЖК-дисплей сброс	Вход	Низкоуровневый
24	NC
25	3V3	Мощность положительный	Мощность	3,3 V Вход
26	PS	Параллельный/последовательный вход выбор сигнала	Вход	0: Выберите параллельный 8080 1: Выберите Серийный 4-модуль дисплея
27	NC
28	T_IN	Сенсорный экран прерывания	Выход	Низкий уровень, в то время как сенсорный экран обнаруживает прикосновение
29	Ждать	Ожидание сигнала	Выход	0: темно-синяя 1: холостой ход
30	T_IN	Емкостный сенсорный экран прерывания	Выход	Нет в наличии
31	Внесение изменений	Емкостный сенсорный экран для передачи данных 2c	Вход/Выход	Нет в наличии
32	SCL	Емкостный сенсорный экран часы 2c	Вход	Нет в наличии
33	3V3	Мощность положительный	Мощность	3,3 V Вход
34	GND	Заземления	Мощность	GND
