7-й заказ пассивный фильтр Модуль LC эллиптический фильтр низких частот

1. Введение в модуль

LC фильтр имеет важное значение в области высокочастотной и широкополосной связи, которая трудно использовать операционный усилитель и другие устройства. В практичных применениях часто вводится высокочастотный шум, а частота отключения не может быть такой же большой, как у активной цепи фильтрации, поэтому пассивная фильтрация LC часто принимается.

Хотя пульсация существует как в полосе пропускания, так и в стоп-диапазоне, переходная полоса эллиптического фильтра быстро уменьшается, когда пульсация является приемлемой, поэтому она часто поддерживается людьми.

В фактическом процессе производства фильтров LC, в связи с различными ограничениями, трудно получить удовлетворительные результаты, так что LingZhi электронный дедедекорации дороги для запуска этого заказа 7 пассивный фильтр (butterworth) модуль, цель состоит в том, чтобы сохранить свой собственный дизайн, например, матерчатая пластина, время отладки, достичь результатов" Зайдите в «, чтобы приглушить темп проекта.

Основные особенности модуля:

(1) Используйте эллиптическую пассивную фильтрацию низких частот 7 ордеров. характеристики по умолчанию встроенных параметров следующие:-3 дБ частота отключения составляет около 18 МГц, Пульсация пропускания небольшая, и выходная пульсация менее 1 дБ для входных сигналов 1 кГц ~ 15 МГц; стоп-полосное затухание не менее 30 дБ, Входное и выходное сопротивление 50 Ом.

(2) входной и выходной интерфейс принимает интерфейс SMA.

2. Модуль интерфейса

Входной и выходной интерфейс принимает интерфейс SMA.

3. Метод подключения интерфейса модуля

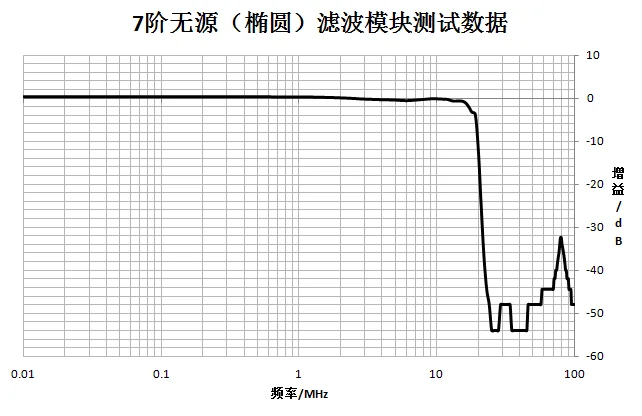

4. Эффект отладки модуля

Диапазон частот сигнала: 1 кГц ~ 100 МГц; Амплитуда: 1Vpp; данные тестирования:
