Описание

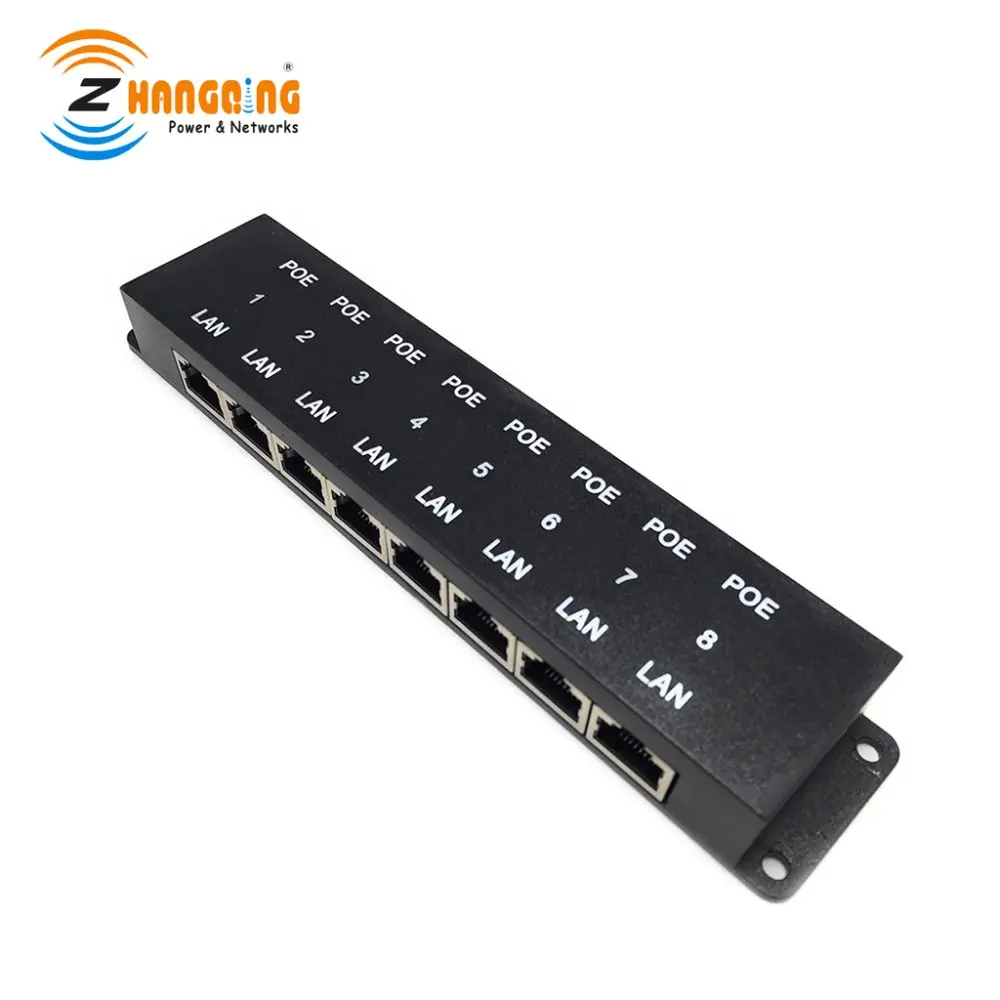

8 порта Пассивный POE инжектор Мощность over Ethernet POE коммутационная панель
С 24 вольт 60 ВАТТ блок питания для Ubiquiti Mikrotik IPCamera
Описание продукта:
-Метод PoE: пассивный режим PoE B
-10/100 скорость передачи данных
-Добавляет PoE к любому коммутатору
-Мощность 8 камер, WiFi AP или ip-телефонов с 60 ВАТТ общей мощности
-Питание любого устройства 802.3af
-Питание любого устройства 12 В, PoE
-Настенное крепление версия
-8 данных, 8 данных + PoE out
-Это не коммутатор-вы используете его для добавления PoE к любому коммутатору или РОУТЕРУ
-Увеличьте мощность до 328 футов или 100 метров
-Питание постоянно включается. 2,1 мм коннектор питания постоянного тока
-Питание в комплекте
-24 вольт постоянного тока, 2,5 ампер, 60 Ватт
-Сертификация UL и CE
-Уникальный монтажными отверстиями
-Светодиодный индикатор питания
-Простая установка
США/ЕС/Австралия/Великобритания вилка переменного тока Шнур питания для вашего варианта. Пожалуйста, оставьте нам сообщение, какой разъем вы хотите. Спасибо за понимание!
Обзор
В ZQPOEI008 Пассивный Poe инжектор используется 10/100 M Ethernet, LAN RJ-45 розетки является
Форма “Switch/PC/HUB” 1/2 и 3/6 передают данные. Разъем POE RJ-45 (питание + передача данных)
Для передачи данных и питания. Контактный 1/2 и 3/6 передачи данных, контактный 4/5 (+) и 7/8 (-) для питания.
Пассивный PoE состоит из 8 наборов разъемов Rj45 и одного разъема питания 60 В постоянного тока. Вход мощность
Запрос 60 Вт или более переменного тока в постоянный преобразователь питания. Диаметр входного отверстия постоянного тока составляет 2,1 мм и
Другой конец OD id 5.5mm.общая выходная мощность должна быть ниже, чем макс
Преобразователь питания переменного тока. Если нет, то необходимо принять Преобразователь мощности.
Там похвалили формулу для AC-DC мощность 10 Вт на Набор RJ45 (1 комплект = 2 x Rj45 розетки).
Например, 8x10 Вт = 80 Вт для пассивной панели PoE на 8 портов.
1: Включает ли в себя адаптер переменного/постоянного тока?
О: Да, есть.24 вольт (постоянный ток)2,5 ампер, 60 Вт, Подходит для 24 вольт Ubiquiti и Mikrotik продукта
2: какое максимальное расстояние это будет вводить мощность?
О: 100 метров или 328 футов.
3: Как подключить к NVR? Подключаете ли вы кабель ethernet от ip-камеры к стороне PoE, а затем подключаете сторону LAN к NVR?
О: перед запуском убедитесь, что ваша ip-камера и NVR совместимы с IEEE 802.3af. Настройка должна выглядеть так:
1. Начиная с вашего маршрутизатора, подключите данные к NVR uplink.
2. Отправка данных через кабель Cat в каждый из портов LAN на инжекторе POE-8.
3. Используйте блок питания 48 Вольт 60 Ватт для подачи питания на инжектор.
4. Выполните Кабель Cat от соответствующих POE портов на инжекторе к каждой ip-камере
Если вам нужна дополнительная техническая поддержка, пожалуйста, свяжитесь с нами.
Показано на картинке
