Описание
Примечание: этот ребенок предназначен для оценки модуля ZQWL-EthRS-Z8
I. Ознакомление с функциями модуля
Информация о модуле (инструкции, программное обеспечение конфигурации) Загрузка:
Https://pan.baidu.com/s/1slPCMGP

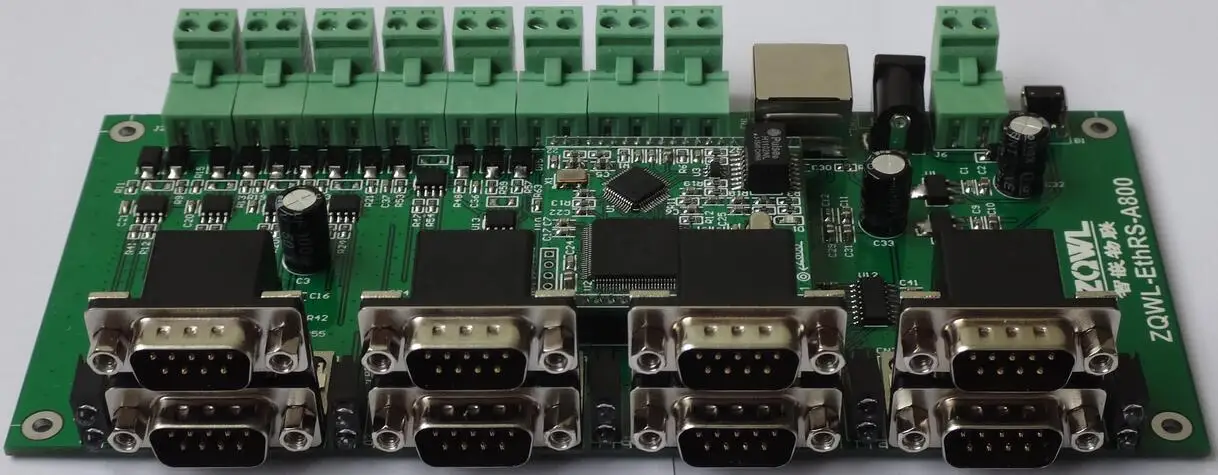

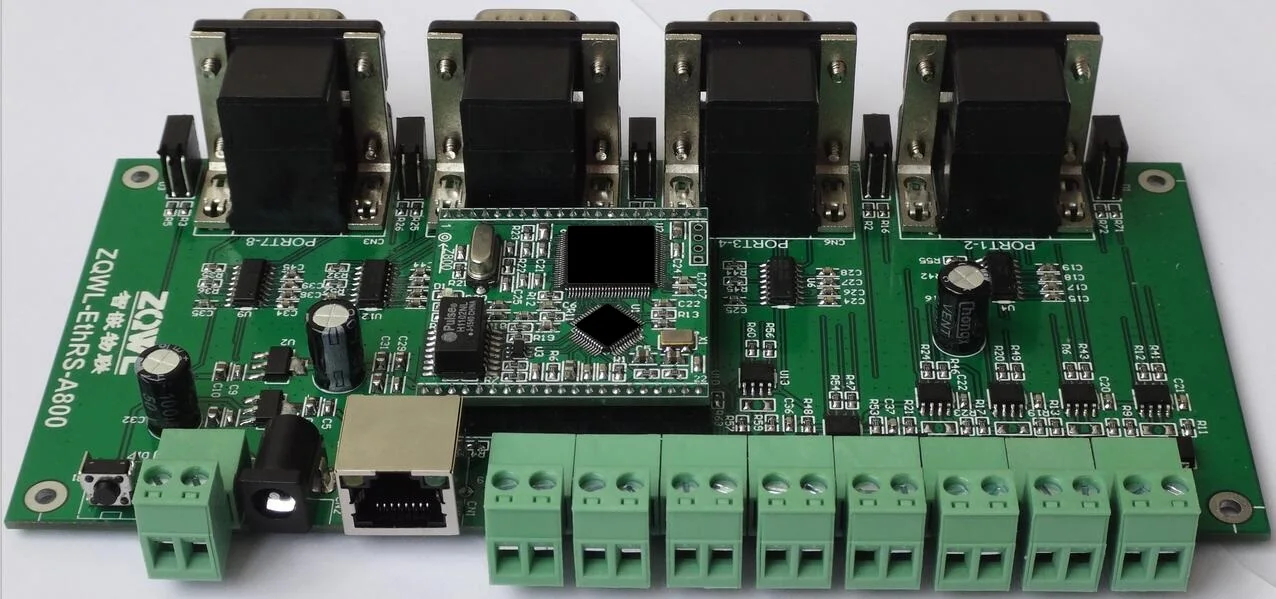

ZQWL-EthRS-A8-это серийный Серверный модуль с несколькими последовательными портами, высокая производительность и высокая стабильность. Он интегрирует 8 интерфейсов RS232 или 8 интерфейсов RS485 и 1 интерфейс Ethernet (с трансформатором). Используйте rs, чтобы легко завершить соединение между последовательными устройствами и сетевыми устройствами.
Два 、 параметры оборудования
| Серийный номер | Название | Параметр |
| Модель | ZQWL-EthRS-A8 | |
| 2 | Питание | 5 V |
| 3 | Процессор | 32Bit высокопроизводительный процессор |
| 4 | Интерфейс Ethernet | 10 м/100 м адаптивный Ethernet интерфейс, 2КВ Электромагнитная изоляция |
| 5 | Последовательный порт | 8roadRS232Interface or8roadRS485Interface, скорость передачи support600 ~ 1024000 |
| 6 | Сброс/восстановление заводских настроек | Удерживайте даунcfg, менее чем через 5 секунд, сброс системы; больше чем через 5 секунд для восстановления заводских настроек |
В-третьих, сетевые характеристики поддерживают статический и динамический IP;
Поддержка автоматического переключения сетевого кабеля перекрестное прямое соединение
· Можно установить рабочий порт, целевой IP и целевой порт;
· В режиме сервера TCP каждый ttl поддерживает 4 клиентских подключения, и несколько пользователей могут управлять последовательным устройством одновременно;
· Поддержка функции DNS;
· Поддержка функции обновления прошивки онлайн;
Может общаться между сетевыми сегментами, коммутаторами, роутерами; может работать в локальных сетях и Интернете;
· Поддерживаемые протоколы включают ETHERNET, ARP, IP, ICMP, UDP, DHCP, TCP;
· Поддержка Modbus TCP к Modbus RTU;
Пять, описание индикатора этот модуль имеет в общей сложности 10 Светодиодный индикатор: питание, запуск, U1 _ светодиодный, U2 _ светодиодный, U3 _ светодиодный, U4 _ светодиодный, U5 _ светодиодный, u6 _ светодиодный, U7 _ светодиодный, U8 _ светодиодный. Его основное значение показано в таблице 1:
Поверхность1 Основное значение индикаторного светильник
| Серийный номер | Название | Определение | Яркий | Гасит пламя |
| 1 | Мощность | Индикатор питания системы, красный | Система питания нормальная | Система питания является ненормальной |
| 2 | RUN | Индикатор работы системы, изумрудно-зеленый | Во время нормальной работы частота вкл/выкл составляет около1гц | |
| 3 | U1_LED | Индикатор потока данных Первого канала последовательного порта, изумрудно-зеленый | Когда первый последовательный порт имеет поток данных, лампа мерцает. | |
| 4 | U2_LED | Индикатор потока данных второго канала последовательного порта, изумрудно-зеленый | Когда второй последовательный порт имеет поток данных, лампа мерцает. | |
| 5 | U3_LED | Индикатор потока данных третьего канала последовательного порта, изумрудно-зеленый | Когда третий последовательный порт имеет поток данных, лампа мерцает. | |
| 6 | U4_LED | Индикатор потока данных 4-канального последовательного порта, изумрудно-зеленый | Когда четвёртый последовательный порт имеет поток данных, лампа мерцает. | |
| 7 | U5_LED | Индикатор потока данных на пятом канале последовательного порта, изумрудно-зеленый | Когда в пятом последовательном порту есть поток данных, лампа мерцает. | |
| 8 | U6_LED | Индикатор потока данных 6-го канала последовательного порта, изумрудно-зеленый | Когда в шестом последовательном порту есть поток данных, лампа мерцает. | |
| 9 | U7_LED | Индикатор потока данных с последовательным портом, изумрудно-зеленый | Когда на шестом последовательном порту есть поток данных, лампа мерцает. | |
| 10 | U8_LED | 8-канальный последовательный порт индикатор потока данных, изумрудно-зеленый | Когда у восьмого последовательного порта есть поток данных, лампа мерцает. | |
Когда система работает аномально или в режиме настройки, значение индикатора-светильник отображается в таблице2:
Поверхность2 Индикатор состояния определение
| Серийный номер | Имя состояния | Индикатор состояния |
| 1 | Сломанной сетка | 8Все огни яркие. |
| 2 | Обновление прошивки | МощностьChang Liang, для отдыха9Огни мигают синхронно, частота примерно3 Гц |
| 3 | Автоматическая машина для сбораIP камера | 9Зеленый светильникЯркая вода, пока не получитеIP камераВернитесь в норму после успеха или таймаута |
Конфигурация параметров модуля этот модуль может быть использован для настройки параметров с помощью "интеллектуального встроенного программного обеспечения конфигурации последовательного сервера" и веб-страниц. Обратите внимание, что новые заданные параметры не будут иметь силу До перезапуска модуля.
(1) параметры конфигурации программного обеспечения через Встроенный последовательный сервер можно настроить параметры модуля через программное обеспечение конфигурации. Параметры, которые могут быть настроены следующим образом: модуль IP, маска подсети, шлюз, DNS сервер, MAC-адрес (также можно использовать заводской по умолчанию), восьмиполосные Параметры последовательного порта; также можно настроить модуль, выполняющий обновление прошивки.
