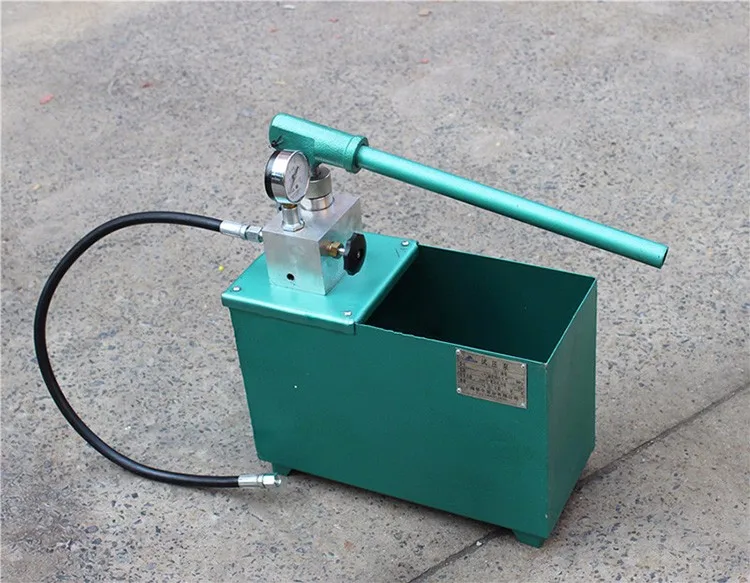

800 кг ручные гидравлические Тесты насос 80mpa Пресс машина водопровод SYL-4

Ручной датчик давления предназначен для всех видов судового давления и испытательного оборудования, трубопроводов, клапанов, фитинги трубы и другое устройство для сжатия резинового сжатия, является необходимым испытательным инструментом определения давления судна оборудования, максимальное рабочее давление до 80 МПа (800 кг), 80 МПа (800 кг) Правильное давление в любом этапе испытания, таким образом, чтобы добиться воздействия давления на воду или испытания на давление масла.

Принцип продукта

Ручной датчик давления состоит из насоса, плунжерного, уплотнительного кольца, контрольного клапана, манометр, резервуар для воды и тд:

Ручка плунжера отменяется, насос создает вакуум, открывайте воду через Впускной фильтр, входите в входную трубу насоса впускного клапана, давление под давлением, когда впускной клапан закрывается, отверстие клапана, давление на выходе воды, и ввести устройство, которое будет измерено, Таким образом, совмещение работы, для достижения номинального давления теста. Испытательный насос имеет характеристики компактной конструкции, разумный дизайн, экономия труда, малый вес, легко носить, меньше носить детали, и значительно повысить эффективность работы.

Особенности продукта

1, после открытия установки:

1) после распаковки пожалуйста в соответствии с упаковкой Перечислите технические документы и запасные части. Знакомо с использованием спецификаций и затем устанавливается насос

2) Пожалуйста, выгружайте два болта на коробке, уберите детали чемодана; затем удаляют водоочистную трубу и возвратную трубу, затем вода на входе трубы и возвратная труба через крышку коробки, затем устанавливается на входе в воду, остаточный водный сустав,

3) когда коробка устанавливается на резервуар для воды, корпус насоса и кронштейн расположены на резервуаре для воды.

4) Поверхность манометра для плунжера и направление ручки.

5) установить хорошую работу, чтобы взять на себя и обработать, вытягивают низ ножки рамы, наполненные рабочими носителями, их можно использовать.

2, использование методов:

1) подготовка перед использованием:

A. pin корпус насоса вилки рычага и поршень сверху Капельное масло для смазки.

B. резервуар для воды должен быть очищен, а рабочая среда (вода или подобное масло вязкости и воды) должна быть чистой, должна быть на 5 ~ 60 град C, и должна быть немного высока в температуре окружающей среды.

C. диапазон манометра должен быть не менее 1,5 раз, испытательное давление, например, насос с измерителем давления слишком большой, пожалуйста, добавьте соответствующий манометр.

D. В тестовое устройство следует поставить заранее в воздух, полный рабочих носителей, для сокращения времени испытания

E. открытый клапан управления, ручка потрясена, если нет никакого блокирующего явления и других аномальных условий, можно открыть перед испытанием давления.

2) Примечание в использовании:

A. насос при использовании рабочего давления не должен превышать номинального давления насоса.

B. работы, содержащиеся в насосе или других частях явления утечки, должны быть закрыты для технического обслуживания.

C. при давлении насоса для достижения испытательного давления следует закрыть клапан управления таким образом, чтобы насос и Тестовая система выключена.

D. Следует обратить внимание на непрерывное пополнение рабочей среды.

3) размер испытательного давления

Перед насосом centerline, высота 735 мм, Соединительная труба, с насосом с работой над, 1500 мм, с резьбой в пределах M22X1.5, каждый пользователь в зависимости от размера соединительного трубопровода (см. рис. 2) взять на работу отдел работы медного производства, Используйте при надлежащем изгибе, чтобы приспособиться к различным диапазонам подключения.

Область применения

Ручной датчик давления широко используется в муниципальной инженерии, жилом трубопроводе, клапане, насос, химия, строительство, сантехника, нефть, уголь, плавки, научные системы, судостроительная и другие отрасли.

Примечание к использованию ручного насоса для испытания на давление

Испытание на давление насоса, прежде чем использовать для проверки соединения компонентов, плотно, манометр нормальный, вода труба установлена, рабочий средний насос для масла 5 ~ 50 ~ C, водяная эмульсия вязкость или <45мм2/с. Запрещается использовать чистую воду с силт и другими загрязнителями.

Для повышения эффективности, первым испытанием будет испытательный контейнер или оборудование для заполнения воды, затем водоотводная труба насоса для испытания на давление.

В процессе испытания на давление, если видно, что объем воды воздуха может отвинтить клапан, выпустите воздух.

В процессе испытания на давление, если существует какое-либо небольшое явление воды, должен немедленно прекратить работу по проверке и ремонту, строго запрещено в случае давления воды продолжает увеличиваться.

Испытание на давление завершено, первый свободный открытый водяной клапан, падение давления, чтобы не повредить стол.

Насос давления, когда он не используется, должен быть помещен в водяной насос, небольшое количество масла, для предотвращения коррозии.
