Купить 800V высоковольтный усилитель HA-800(200 KHz/400Vp-p

Описание

HA-805 (300 кГц, 800Vp-p) усилитель высокого напряжения

Модель	HA-205	HA-400	HA-405	HA-800	HA-805
Выходное напряжение постоянного тока (макс.)	± 85 В постоянного тока	± 200 V	± 200 V	± 400 V	± 400 V
Выходное напряжение переменного тока (макс.)	170Vp-p	400Vp-p	400Vp-p	800Vp-p	800Vp-p
Постоянный ток (макс.)	± 450mA	± 80mA	± 200mA	± 35mA,	± 100mA
Переменный ток (макс.)	900mAp-p	160mAp-p	400mAp-p	70mAp-p	200mAp-p
Выходная мощность (макс.)	76VA	32 VA	80 VA	28 VA	80 VA
Мощность пропускная способность	3 МГц/100Vp-p	600 кГц/200Vp-p	1 МГц/200Vp-p	200 кГц/400Vp-p	300 кГц/400Vp-p
Скорость нарастания	2500 V/США	300 V/США	500 V/США	200 V/США	300 V/США
Выходное сопротивление (защита SW OFF)	10Ω	50Ω	50Ω	100Ω	100Ω
Выходное сопротивление (защита SW ON)	500Ω/80 Ватт	4KΩ/40 Вт	2 kΩ/80 Ватт	15KΩ/40 Вт	7.5K Ω/80 Ватт
Надежная погрузка	190Ω/170Vp-p	2.5K Ω/400Vp-p	1KΩ/400Vp-p	11KΩ/800Vp-p	4KΩ/800Vp-p
Вход Напряжение	0 ~ 20Vp-p	0 ~ 20Vp-p	0 ~ 20Vp-p	0 ~ 20Vp-p	0 ~ 20Vp-p
Напряжение коэффициент усиления	0 ~ 35 (10 вращающихся кнопок)	0 ~ 90	0 ~ 90	0 ~ 180	0 ~ 180
DC OFFEST	0 или ± 80 в	0 или ± 200 в	0 или ± 200 в	0 или ± 400 В	0 или ± 400 В
Монитор Выход	100:1	100:1	100:1	100:1	100:1
Выход защиты	1. Выходной специальный предохранитель 2. Защита от SW 3. Микрокомпьютер может контролировать цепь во избежание слишком большой нагрузки	1 Выход специальный плавкий предохранитель 2. Защита от SW	1. Выходной специальный предохранитель 2. Защита от SW 3. Микрокомпьютер может контролировать цепь во избежание слишком большой нагрузки	1. Выходной специальный предохранитель 2. Защита от SW	1 выходной специальный предохранитель. 2. Защита от SW 3. Микрокомпьютер может контролировать цепь во избежание слишком большой нагрузки

HA-800 очень практичный усилитель высокого напряжения в испытательной и измерительной промышленности. Свой размер маленький, светильник вес и простота в эксплуатации. Максимальное выходное напряжение может достигать 800 Vp-p. Различные преимущества очень удобны для эксплуатации.

HA-800 последовательный выходной ток способен достигать 35 мА, и он имеет выходной переключатель защиты. В режиме защиты на выходе он защищает HA-800 не поврежден при попадании шорт или перегрузке снаружи. Это может уменьшить дефекты и продлить срок службы устройства.

Максимальное увеличение напряжения до 180 раз, и выход может регулировать от 0 В ~ 800Vp-p (Используйте 10 поворотов переменный резистор), и максимальная частота 200 кГц (базовое выходное напряжение 400 Vp-p). Эти приложения подходят для различных индустрий,

● Полупроводниковый высоковольтный драйвер

● TFT полевой высоковольтный драйвер

● Высокий Напряжение инженерных

● MEMS инженерных

● Nano Технология

● PZT драйвер

● Статического заряда инженерных

● Биомедицинская техника

Он также используется для генератора звукового сигнала и усилителя генератора функций.

Модель	HA-800
Выходное напряжение постоянного тока (макс.)	± 400 V
Выходное напряжение переменного тока (макс.)	800Vp-p
Постоянный ток (макс.)	± 35mA
Переменный ток (макс.)	70mAp-p
Выходная мощность (макс.)	28VA
Мощность пропускная способность	200 кГц/400Vp-p
Скорость нарастания	200 V/США
Выходное сопротивление (защита SW OFF)	100Ω
Выходное сопротивление (защита SW ON)	15KΩ/80 Ватт
Надежная погрузка	≧11KΩ/800Vp-p
Вход Напряжение	0 ~ 20Vp-p
Напряжение коэффициент усиления	1 ~ 180
DC OFFEST	0 or± 400 V
Монитор Выход	100:1

800V высоковольтный усилитель HA-800(200 KHz/400Vp-p

➀Мощность на:Включите питание и светодиодный светильник.

➁DC Напряжение офсетной печати:Используйте 10 поворотов регулируемый резистор способен получить точное напряжение. Пожалуйста, включите "Смещенный переключатель" в положении on.

➂AMPL Регулировка:Используйте 10 поворотов регулируемый резистор с функцией Микрорегулировки. Он может иметь 0 ~ 180 раз Повышение напряжения.

➃Вход:≦0 ~ +/-5 В. Максимум не более +/-10 В.

➄Осциллограф монитор:Аттенюат (100:1)-40 дБ. Максимальное выходное напряжение всего 8 Vp-p. Безопасно подключаться к осциллографу для наблюдения.

➅Выход:Не допускается подключение к осциллографу для наблюдения. Максимальная мощность 800 Vp-p может повредить любой вид осциллографов. Необходимо соединить с дифференциальным зондом более 800 в для наблюдения. Например, PINTECH N1000A.

➆Смещение напряжения постоянного тока переключатель:Когда переключатель устанавливает “вкл”, настройте (2) ручку. Постоянный ток ≦0 ~ +/-400 В. Когда переключатель «выключается», он возвращается к 0 В постоянного тока.

➇Выход переключатель защиты:Рекомендуется использовать при "нормальной" ситуации. Когда переключатель «Вкл» способен предотвратить повреждение устройства от короткого. Когда выход соединяется с высоким напряжением, он может сопротивляться напряжению. Полоса пропускания не ослабляется, но сопротивление поднимется до 15 кОм. Перегрузка увеличится и ток на выходе уменьшится.

Когда переключатель «выключен», пожалуйста, будьте осторожны с использованием этого устройства. Не рекомендуется, чтобы выходные клеммы были короткими.

Применение:

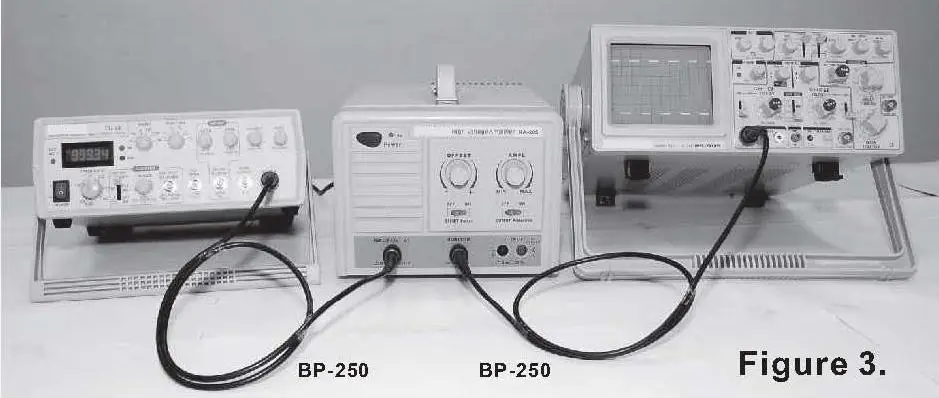

1. Используйте Генератор Функций в качестве входного терминала, и непосредственно Подключите монитор HA-800 к осциллографу, чтобы увидеть реальную усиленную ситуацию

800V высоковольтный усилитель HA-800(200 KHz/400Vp-p

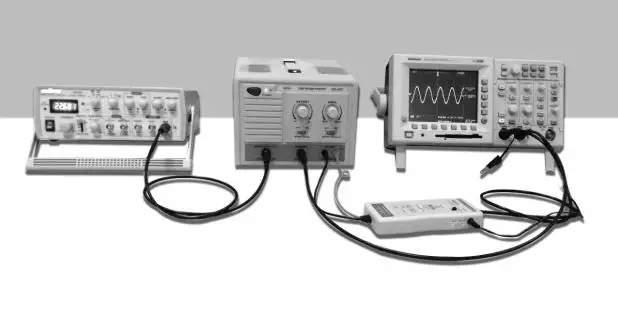

2. Используйте генератор функций в качестве входа, и выход HA-800 подключается к дифференциальному зонду в качестве интерфейса для передачи сигнала осциллографу для наблюдения.

800V высоковольтный усилитель HA-800(200 KHz/400Vp-p

3. Используйте генератор функций в качестве входа, для наблюдения за HA-800 монитором и выходом, и реальной выходной ситуации от осциллографа.

800V высоковольтный усилитель HA-800(200 KHz/400Vp-p
