801 8 RS485 Электрический тип изоляции промышленный центр устройства \ общий доступ компонентов

Описание

Во-первых, информация о продукте
MPHG-801A/B type 8 port RS485HUB (hub)-это промышленный концентратор встроенной системы, который предназначен для требований сложных электромагнитных условий. Этот продукт поддерживает скорость передачи до 500 кбит/с, для обеспечения безопасной и надежной передачи данных, встроенная схема защиты от перенапряжения 2000 Вт и схема защиты от ЭСР 15 кВ могут эффективно подавлять освещение lightning и ESD и эффективно предотвращать помехи lightning и CO, внешний источник питания двойной источник питания, Безопасный и надежный, очень подходит для наружного инженерного применения.
Дискриминирующая схема с специальной обработкой может автоматически ощущать направление потока данных и автоматически переключаться, без необходимости включения цепи управления, чтобы решить проблему задержки преобразования трансивера легко. Расстояние передачи интерфейса более 2000 метров, а производительность Стабильная и надежная. Широко используется в системе дорожного сбора, системе мониторинга дорог, системе мониторинга окружающей среды и системы сбора данных (вода и электричество), является универсальным интерфейсом данных высокопроизводительных продуктов преобразования.
MPHG-801A/B обеспечивает подключение к автобусу звезды. Каждый порт имеет защиту от короткого замыкания и открытого замыкания. Пользователь может легко улучшить структуру автобуса, сегментировать сегмент сети и повысить надежность связи. Когда происходит обход молнии или неисправность устройства, сетевой сегмент, имеющий проблемы, будет изолирован, чтобы обеспечить нормальную работу других сегментов. Эта производительность значительно повышает надежность существующих сетей и Эффективно сокращает время обслуживания сети. Разумное использование поможет вам создать уникальную и высоконадежную систему.

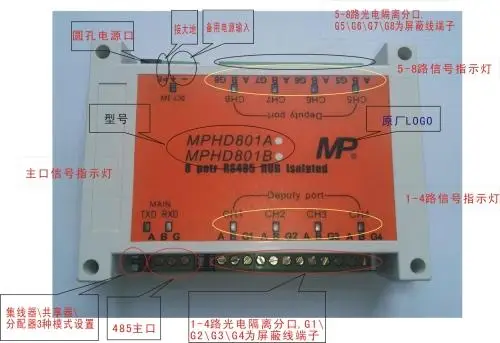

Две. Форма структура

Три. Параметры производительности
1. характеристики интерфейса: RS-232, RS-485 стандарты для интерфейса совместимы EIA/TIA
2. электрический интерфейс: Промышленный контакт терминала
3. Режим работы: RS485 полудуплекс
4. Защита интерфейса: 2 кВт атмосферное перенапряжение, 15 кВ Электростатическая защита
5. Скорость передачи: 300 ~ 500 кбит/с, автоматическое обнаружение скорости связи, полная Прозрачная передача
6. Расстояние передачи: 2 км
7. средства передачи: деньги или экранированная витая пара провода
8. Индикация сигнала: POWERTXDRXDCH2CH3CH4CH5CH6CH7CH8
9. размер конструкции: 145x90x40 мм
10. Способ установки: DN35 Тип направляющей или настенный тип двойного назначения
11. Рабочая среда:-40 -- + 85 C Относительная влажность 5% -- 95% RH
12. Источник питания: DC7-24V Широкий источник питания, может быть поставлен фабрикой, и другие внешние источники питания тока 1000мА можно подключить от терминальный, терминальный.
13. Встроенная автоматическая идентификационная система, автоматическая идентификация направления данных, без контроля
14. Электрическая изоляция: все виды электропитания полностью isolation изоляция, все сигналы полностью фотоэлектрическая изоляция
15. B продукт для защиты от молнии, встроенный сильный ток разрядки вспышки, особенно подходит для использования молнии нескольких зон
Свободный выбор 3 режимов 16. Концентратор, обмен и дистрибьютор
Четыре. Интерфейс высокой четкости

+-

Шесть. Интерфейс защиты
Обычный концентратор не имеет большого тока, большого напряжения и Электростатическая защита устройства. Когда молния или линия индукции, на линии будет переходное Высокое напряжение, которое легко повредит интерфейс. MPHG-801A/B использует высокомощное защитное устройство для эффективной защиты вашего оборудования.
Семь. Световой индикатор работы
Светодиодный индикатор показывает нормальную погрешность
7-24 в источник питания не яркий
TXD основной канал отправляет мерцание
Основной канал RXD получает тот же верхний узел
CH1-8 подпорт 1-8 получение и получение данных в той же верхней части
Семь. Узор установка
Режим короткого замыкания описание настройки блока
Режим 1 SW1 через SW2 через концентратор режим, данных Двусторонняя передача
Режим 2 SW1 через SW2 break компонентов режим, 4 Сплит-трансляции исходящие данные
Режим 3 SW1 break SW2 пройти режим обмена и главный порт получает данные от 4 под порты
