Описание
86 параметры шагового двигателя:
Модель двигателя параметры: 86BYG250B
Скорость вращения:Падение крутящего момента 200 об/мин или более за одну минуту, до 500-600 об/мин
На всю длину туловища: 80 мм
Выход крутящего момента: 4.5Nm
Диаметр вала: 14 ммШпоночным пазом для промышленных ворот 5 мм
Осевой режим: Одиночный выходной вал
Ток двигателя: 4A
Двигатель Температурное сопротивление: 85 градусов или меньше
Выход: Двухфазный четырехпроводной (красная линия A +, зеленая линия A +, желтая линия B +, синяя линия B-)
Два: параметры привода
1. Модель параметров привода: MA860H (без вентилятора, pfed торговый знак)
Импульсный сигнал: 3,3 В/5 В/24 В совместимость. Нет необходимости в 窜 резистор
Вход напряжения: Общаться сAC18V-60V, DC DC24V-80V
Подразделение установка: Подотдел 400-25600
Микрошаг разделен на 14 типов, количество шагов-25600 шагов/оборотов; Текущий диапазон-2.0A-7.2A, и есть схемы защиты, такие как половина потока, перенапряжения и перегрузки по току. Драйвер-Источник питания переменного и постоянного тока, рабочий диапазон-AC18V-60V, DC24V-80V постоянного тока.
Импортные компоненты, стабильные и прочные, прочные антипомехиУскорение, прекрасное соотношение цена/качество
2. Модель параметров привода: DMA860H (с вентилятором,ПфайфферИдентификационная метка)
Импульсный сигнал: 3,3 В/5 В/24 В совместимость. Нет необходимости в 窜 резистор
Вход напряжения: Общаться сAC18V-80V, DC DC24V-110V
Подразделение установка: Подотдел 400-40000
Микрошаг разделен на 16 типов, количество шагов-40000 шагов/оборотов; Текущий диапазон-2.0A-7.2A, и есть защитные цепи, такие как половина потока, перенапряжения и перегрузки по току. Драйвер-Источник питания переменного и постоянного тока, рабочий диапазон-AC18V-80V, DC24V-80V постоянного тока.
| Модели привода | MA860H без вентилятора | DMA860H с вентилятором (новый продукт) |
| Импульсный сигнал | 3,3 V/5 V/24 V совместимый | 3,3 V/5 V/24 V совместимый |
| Мощность питания | AC18-60v, DC24-80V | AC18-80V, DC24-110V |
| Регулировка тока | 2A-7.2A | 2A-7.2A |
| Сегментация настройки | 400-25600 | 400-51200 |
| Адаптер двигателя | 57/86 двухфазный двигатель | 57/86 двухфазный двигатель |
| Конфигурация | Привод без вентилятора | Диск с охлаждающим вентилятором |
| Чтобы гарантировать качество | Одиночный импульс | Одиночный импульс |
| Анти-помех | Расширенная | Стандартный типа |
| Два отличия | Указаны в 2016/99% совместимы/оба непосредственно заменены | Указаны в 2018/99% совместимы/оба непосредственно заменены |
| Гарантии с даты | 24 месяца | 24 месяца |
Набор из 86 шаговых моторов включает в себя: один привод и один мотор.

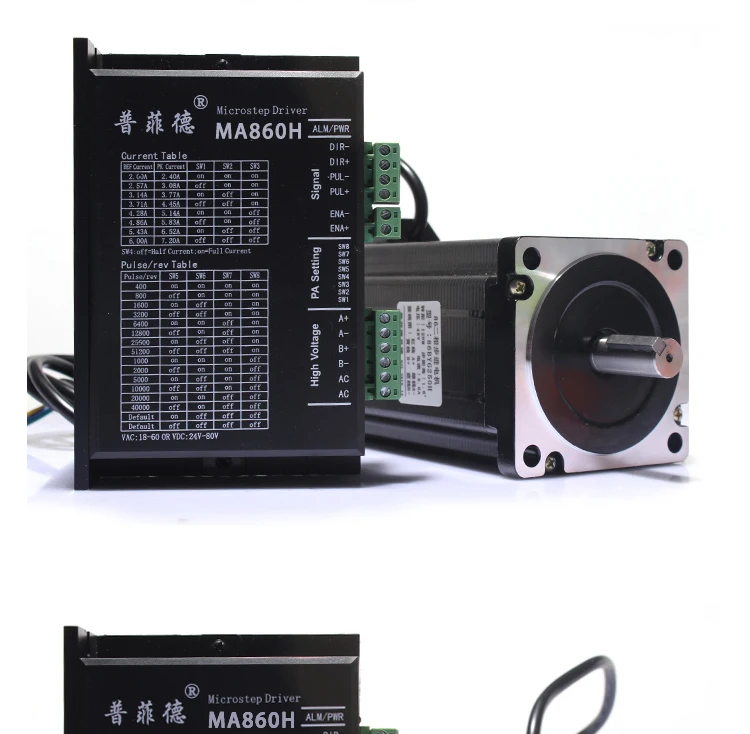

86 шаговый двигатель 86BYG250B + Драйвер DMA860H набор
DSP цифровой драйвер MA860H-DSP
Описание продукта:
MA860H-DSPДрайвер в основном водит двухфазный гибридный шаговый электродвигатель типа 57 и 86. Микрошаг разделен на 14 типов, количество шагов-51200 шагов/оборотов; пиковый Диапазон тока-2.4A-7.2A, выходной ток-8 видов, и текущее разрешение составляет около 0,7а; с полупотоком, перенапряжением, перегрузкой по току и другими схемами защиты. Драйвер-Источник питания переменного и постоянного тока, рабочий диапазон-AC18V-60V, DC24V-80V постоянного тока.
Интерфейс Описание
Особенности
1,Новый 32-bit DSP технология
2,Низкий уровень вибрации двигателя
3, автоматическая Вибрация параметров питания
4,Встроенный высокое подразделение, Бег на низких оборотах очень гладкая.
5, Прецизионное Управление током уменьшает нагрев двигателя
6С перенапряжением, поднапряжением, короткого замыкания и другими функциями защиты
7В режиме ожидания ток автоматически отключается в два раза.
8, Оптопара изолированный дифференциальный вход сигнала
Применение поле
Подходит для всех видов среднего и крупного оборудования автоматизации, таких как: гравировальный станок, станок для резки, упаковочное оборудование, электронное оборудование для обработки, автоматическое сборочное оборудование и т. д. он особенно эффективен в малом шуме и высокоскоростном оборудовании.

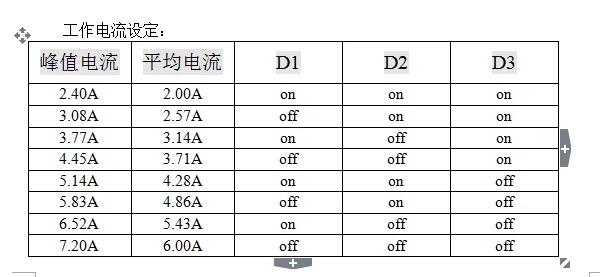

Настройка параметров
MA86HИспользование8Бит тонкий код розетка с разными гнездами точность разделения, динамический ток, одиночный и двойной пульс и половина потока/Полного потока. Подробное описание выглядит следующим образом:
Microstep подразделение настройки:
Управление сигнальный интерфейс цепи
MA860H-DSPДрайвер используется Дифференциальный Интерфейс цепи для дифференциальных сигналов, с переключением между дальним и открытого общий анод и общим анодом, интерфейсы, а Встроенный высокоскоростной оптрон, который принимает сигналы из длинных строк, открытые коллекционеров, и выход PNP схемы. В настоящее время в открытый сборник и выход PNP в качестве примера. Схема интерфейса выглядит следующим образом:
Обратите вниманиеЗащита от перегрузки: VCCСоотношение цена/качество5 VВремя,RКороткий;
VCCСоотношение цена/качество12 VВремя,RДля1 KЭто больше, чем1 Вт/8 ВтСопротивление;
VCCСоотношение цена/качество24 VВремя,RДля2 KЭто больше, чем1 Вт/8 ВтСопротивление;
Описание MA860H управления сигнальный интерфейс:
Размеры(Единица измерения-сантиметр: Мм)
Характеристики
- Сертификация
- Обязательный сертификат КНР / Европейский сертификат соответствия
- Тип
- Постоянный магнит
- Номер модели
- 86BYG250B
- Фаза
- 2
- Угол Шага (градусы)
- 1.8 degrees
- Крутящий Момент
- 4.5Nm
- Ток / Фаза
- 4A
