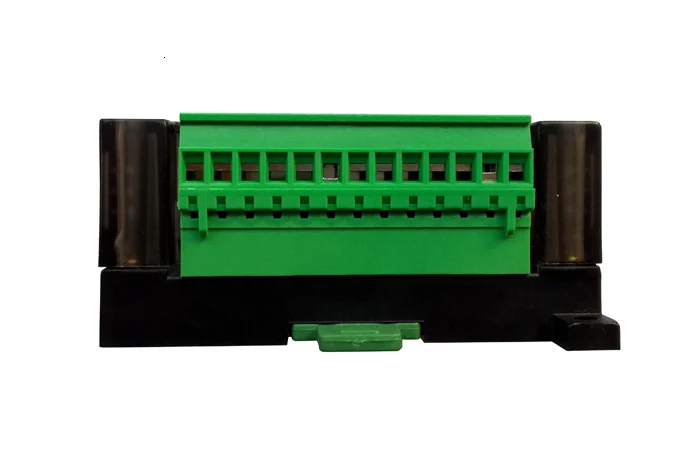

8DI 8RO переключатель вход и выход изолированный RS485Modbus модуль сбора связи

Описание

Глава I информация о продукте

1. Описание продукта

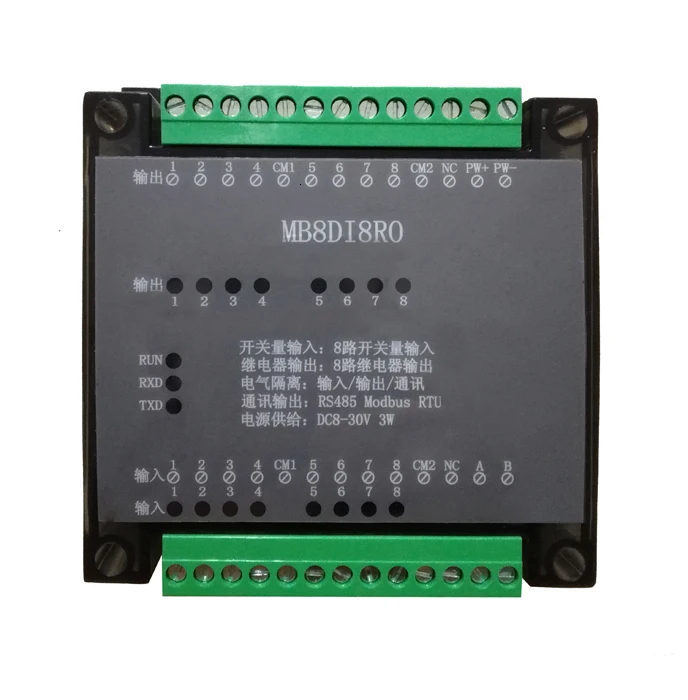

MBSL8DI8ROМодуль 8-канальный цифровой Кол-во вход изоляции и 8-канальный цифровой количество реле контроля изоляции выходной модуль, который выводится через изоляции rs485 интерфейс. Модуль принимает стандартную связь modbus RTU, которая может быть непосредственно адаптированаРазличныеПрограммное обеспечение конфигурации верхнего компьютера, ПЛК, DCS и т. Д. блок питания модуля и коммуникационные электрические сигналы rs485 изолированы друг от друга, что может эффективно подавлять все виды последовательного режима и общего режима помех, и обеспечить стабильную и надежную работу модуля.

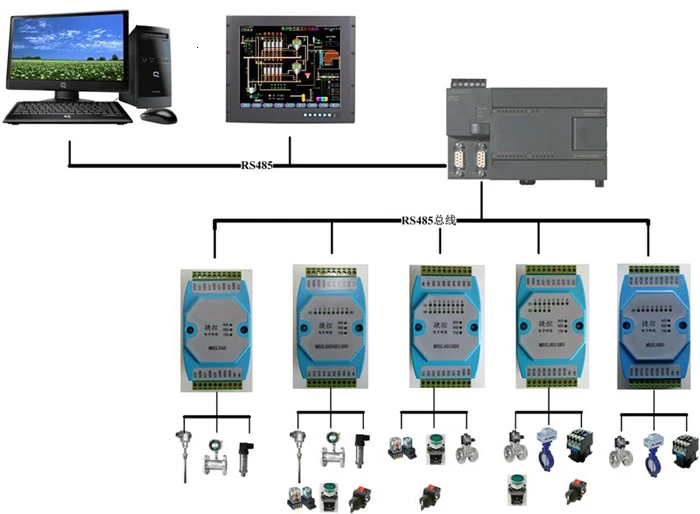

1、Rs485 modbus RTU стандартная коммуникационная принимается, которые могут быть объединены с верхней части компьютера конфигурации программного обеспечения, PLC, промышленный сенсорный экран, и т. д.Индикатор состояния связи

2、Промышленный стандарт: Электрические сигналы, такие как контроль сигнала, источник питания, связь rs485 изолированы друг от друга.

3В связи цепи принимает дизайн для защиты от молнии и анти-помех.Мощность защита от обратной полярности.

4Интерфейс вывода сигнала связи rs485 принимает двойную защиту от перенапряжения и перегрузки по току.

5Его можно широко использовать при получении сигналов и управлении промышленным полевым оборудованием.

6 、Использование модуляПрограммного и аппаратного обеспечения двойной сторожевой таймерАвтомобильный СтандартУбедитесь, что модуль никогда не сработает и работает стабильно и надежно

7 、Выход решетки защиты: В чехол 485 прерывания сети, в тех случаях, когда устройство не получать данные, отправленные в мастерской станции в течение установленного времени, модуль будет автоматически отключиться, на выход, чтобы автоматически защитить безопасность полевого оборудования.

8. Сообщение формат может быть установлен с помощью программного обеспечения.

II. Основные технические показатели

III. Определение интерфейса

НГ: 0pt'>

Четыре,Модуль монтажной схемы

В. Сообщение Описание

1Описание параметров связи (Заводское значение): 9600, N, 8,1

Вторая главаModbusОписание протокола регистрации и связи

A.Код функции modbus и диапазон адресов модуля

1. Код функции MODBUS модуля

II. Описание определения регистрации

1.Регистр выходной катушки (код функции:0x01 H、0x05 H、0x0FH)

2.Удерживающий регистр (код функции:0x03 H、0x06 H、0x10 H)

3.Дискретный вход регистрация (код функции:0x02 H)

Глава 3 Конфигурация продукта

A.Связь настройки

1.По умолчанию исходящие Связь параметры

2.Сбросить параметры связи

1Для предотвращения того, чтобы пользователь не забывал установить параметры связи, он не может связаться с модулем. Восстановления функции инициализации специально разработан.

2. Нажмите и удерживайте в течение нескольких секунд "ключ" на задней части модуля с зубочистки для более чем 3 секунд, до тех пор, пока красный индикатор светильник модуля run "вспышек, отпустите кнопку нажатой клавиши, и светильник пробежки мигает 3 раза, а затем возвращается в обычный светильник (рабочее состояние), Который будет восстановление заводских настроек. Затем Параметры связи были сброшены до значения по умолчанию после отключения питания модуля и включения питания снова.

II. Описание индикатора связи

1、После включения модуля всегда включается красный индикатор-светильник «run» модуля. Когда клавиша сброса нажата, она будет мигать три раза с интервалом в 1 секунду.

2В связи с модулем индикатор связи мигает в соответствии с полученными данными «RXD», а Отправка данных «TXD» мигает после ЦП. Когда связь является аномальной, мигающий статус будет мигать аномально, чтобы определить причину сбоя связи.

III. Верхние инструкции по отладке компьютера

Этот модуль предоставляет стандартное программное обеспечение для отладки MODBUS для реализации функции отладки и настройки параметров модуля.Пожалуйста, следуйте инструкциям, приведенным ниже:

lИспользуя rs485 преобразователь для подключения к компьютеру и модуль

lПодключите внешний источник питания 24 в к модулю и включите питание.Чтобы избежать ненужных повреждений, проверьте, правильно ли подключены положительные и отрицательные концы блока питания перед включением питания

lОткройте файл отредактированы отладки программного обеспечения, установите правильные параметры связи, откройте коммуникационный порт, и введите функцию отладки или интерфейс настройки параметров.

lВыберите соответствующие настройки, параметры приобретения и управления

Примечание: При подключении клеммы модуля рекомендуется снять Клеммную ленту и подключить ее, а затем подключить ее. Проверьте по электрической схеме и проводки символы на модуле, и включите питание после того, как убедимся что то, что нет ошибок.
