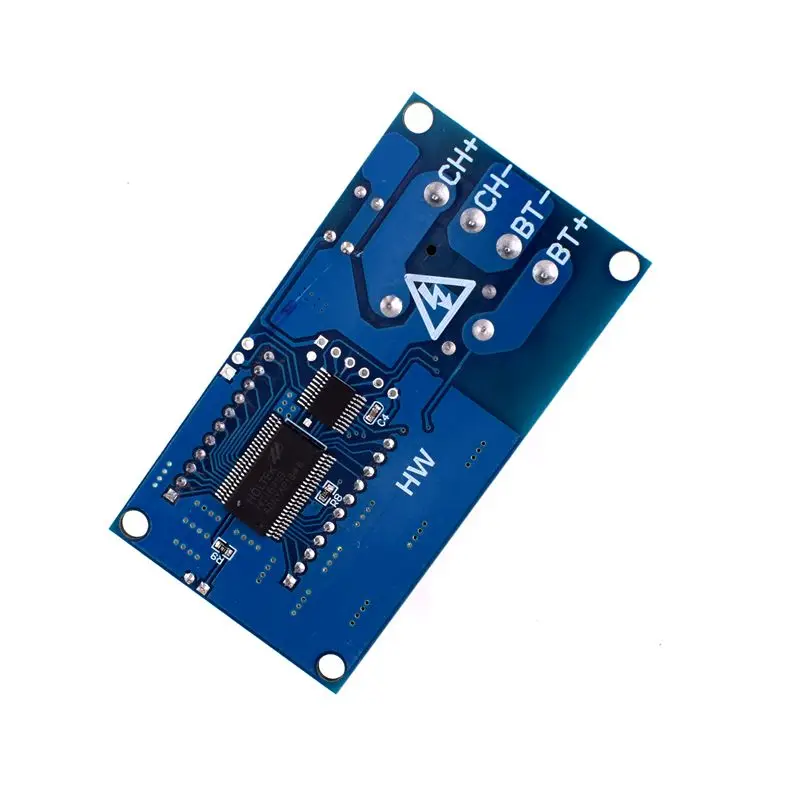

AAAE Top-10A 6-60V Lithium Battery Charge Controller Protection Board Lcd Display Integrated Circuit Overcharge Protection Contr

Поддерживает свинцово-кислотный аккумулятор и действующий аккумулятор, диапазон напряжения: 6 В ~ 60 в; может отображать напряжение, процент батареи, время зарядки одновременно через ЖК-дисплей; функция очень мощная, определяет автоматический контроль заряда, время зарядки управления, также может настроить и загружать соответствующий параметр через последовательный порт;
1. автоматический контроль заряда функция: путем установки напряжения-HI: «up' volt-LI: 'dn'; когда напряжение батареи ниже Вольт-LI: 'dn', реле, зарядное устройство начинает заряжать аккумулятор; когда напряжение аккумулятора до Вольт-привет: «up', реле диконектится и автоматическая зарядка завершена один раз; 2. функция управления временем зарядки: как включить функцию контроля времени?
После ввода набора параметров установите параметр op не нулевой, затем включите функцию контроля времени, по умолчанию op-параметр: -- h, по умолчанию не включается функция контроля времени;
После открытия функции контроля времени (ОП не-ноль), когда напряжение батареи является нижним напряжением-LI'dn', зарядное устройство начала заряжать аккумулятор, система начала часы; во время синхронизации напряжение аккумулятора ≥ Вольт-HI'UP', отсоедините реле; если время ОП вверх, Напряжение батареи по-прежнему является нижним вольтом-LI'dn', реле держит проводимость, автоматически закрывает функцию управления временем заряда и мигает H: ER, чтобы напоминать потребителю, настройка параметров времени является неразумной
Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время составляет 99: 59, что составляет 100 часов.
Цвет: синий
Материал: металл + ПК
3. Функция загрузки серийных данных и настройки параметров: система поддерживает загрузку и настройку параметров UART
Формат сообщений для загрузки данных:
Напряжение батареи + процент батареи + время зарядки + состояние заряда 12,0 в, 020%, 00:10, OP
Настройка параметров
A) нажмите и удерживайте клавишу SET для входа в интерфейс настройки;
B) Переключайте параметры, которые вы хотите установить с помощью короткого пресса;
В) после выбора параметров, можно установить кнопкой вверх/вниз, чтобы поддерживать короткое нажатие, длительное нажатие (быстрое увеличение или уменьшение); чтобы установить другие параметры, повторите шаг b, c);
D) после установки всех параметров нажмите кнопку «установить» для выхода и сохранения;
Описание функции ключа:
В интерфейсе запуска (основной интерфейс):
Короткая Кнопка нажатия, чтобы отобразить текущий набор параметров; короткая Кнопка нажатия, переключение отображения заряда в % и время зарядки;
Короткое нажатие кнопки вниз, выберите включение/выключение реле включения, если реле может быть закрыто, будет отображаться в качестве напоминания;
Длинная кнопка нажатия, переключатель низкого состояния питания
ВКЛ: Нет работы в течение 10 минут выключить подсветку
Выключение: подсветка Всегда яркая
Нажмите кнопку SET, введите настройки параметров.
Комплектация: 1 * Контроль зарядки аккумулятора модуль
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
