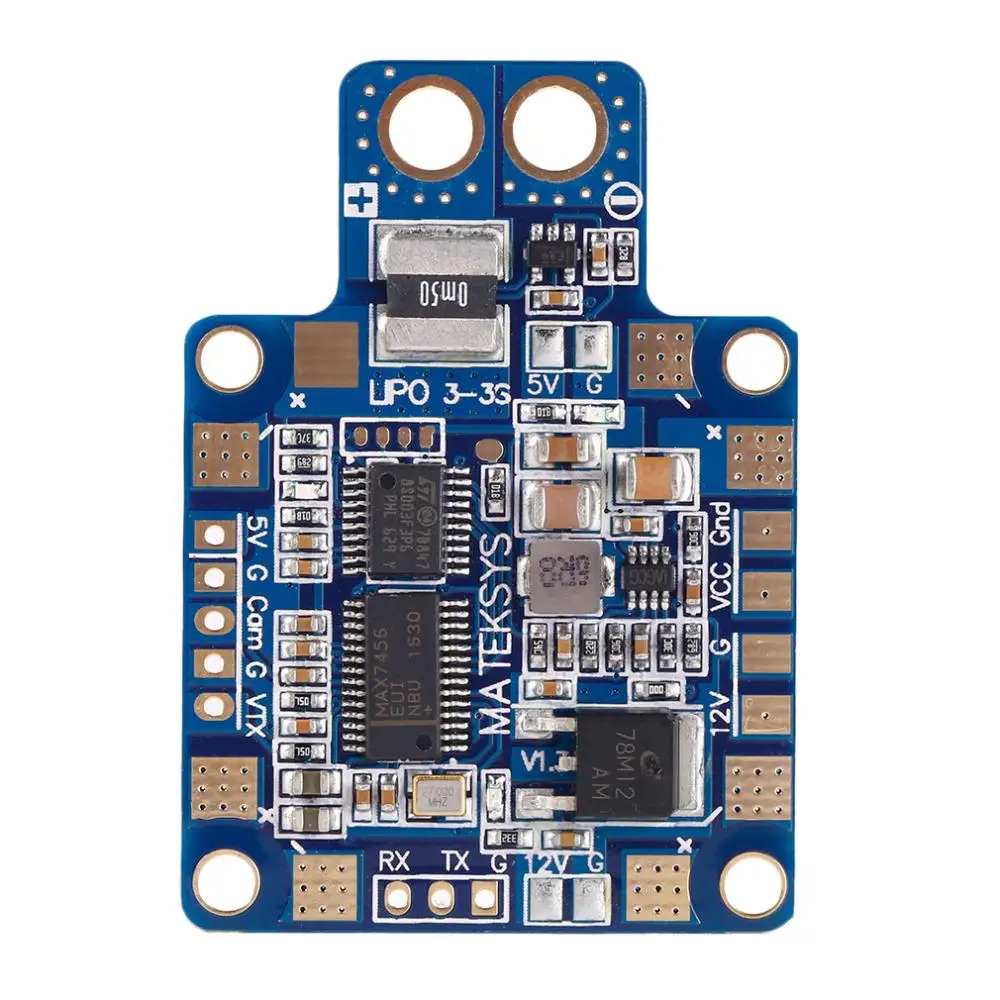

AAAE Top-1Pcs Ocday матек Hubosd эко X распределитель мощности доска концентратора OSD PDB ток Сенсор

Двойной BEC X типа. HUBOSD8 было проектировано для того чтобы обеспечить самые высокие возможные представление и надежность в PCB 4 слоев. Это многофункциональный узловой центр с PDB, BEC 5 V/2A и 12 V/500mA, датчик тока 140A, STOSD8. BEC 12 V линейный регулятор, без LC фильтр необходимо. Встроенный STOSD8 может поддерживать Plug & Play, никаких сложных настроек не требуется. Он создан специально для мини Квадрокоптер с FPV.
Общие: В: 8-21VDC (3-5 S LIPO) PDB: 4 X 30A (макс. 4 x 35A) BEC: 5 В/2 А, 12 В/0. Размеры: 51x35x4mm/2x1,38x0,16 дюйма. Вес нетто: 15 г. PDB: (выходы ESC) Постоянный ток: 30A на выход. Пиковый ток (10 секунд/минуту): 35A на выход. Физический: 2 унции меди, 4 слоя и 1,6 мм PCB. 1 вход аккумулятора, 4 выхода ESC. 2 X BEC 5 в выходы, 2 x BEC 12 В выходы. камера сигнала и Gnd колодки, видео передатчик сигнала и Gnd колодки. 1x Серийный порт (RX, TX, G)
Монтажные отверстия 30,5 мм квадратный spacing3mm. BEC 5 V (выходы) предназначен для радиоприемников, контроллеров полетов, OSD и сервоприводов. Регулятор DC/DC СИНХРОНИЗАЦИЯ. Напряжение: 5,0 +/-0.1VDC. Постоянный ток: 2 ампер (Max.2.5A 10 s/минута) Выход пульсации: 40mV (VIn = 16 V, VOut = 5V2A нагрузки) короткого замыкания терпимо (5 секунд/минута) BEC 12 В (выход s) линейный регулятор, очень низкий уровень шума. Фильтр LC не нужен. Предназначен для камеры видео TX или FPV.
Напряжение: 12,0 +/-0,3 В постоянного тока (4-5 с) Постоянный ток: 500mA16V в, 400mA20V в. Короткое замыкание терпимо (2 секунды/минуту) Если батарея 3 S LiPo, выходное напряжение = 3 S LiPo Напряжение-1 в. Ток Сенсор. 140A. Если ток> 140A. STOSD дисплей 140A
Цвет: цвет изображения. Материал: ПВХ
STOSD-8
1) Датчик
Синий светодиодный мигает: STOSD инициализации
Синий светодиодный свет: STOSD работает.
2) автоопределение PAL/NTSC
Автоматического обнаружения PAL/NTSC cam при запуске OSD. По умолчанию является NTSC без Cam сигнала
3) Динамическая информация на экране
Ток <2А и удерживайте 5 секунд
Ток> 2A
4) Мин. вольт и Макс. усилитель рекордер
5) автоматический полет таймер
Ток> 2А, время в.
Ток <2А, тайм-аут.
6) Автоматическое обнаружение аккумуляторов
Если Входное напряжение находится в следующем диапазоне, HUBOSD обнаружит ячейку
Номера автоматически.
11,1-13,05 в: 3 ячейки LiPo, 14,8-17,4 в: 4 ячейки LiPo, 18,5-21 в: 5 ячеек LiPo
Если Входное напряжение выходит из диапазона. Значение напряжения мигает на экране.
Пожалуйста, проверьте, что общее напряжение батареи ниже 3,7 в * ячеек
7) Сигнализация низкого напряжения
(Значение мигает): по умолчанию 3,6 V * клетки
8) Более мАч сигнализация
(Значение мигает): по умолчанию 1000 мАч
9) идентификатор пилота на экране
По умолчанию отключен. Вы можете ввести некоторые слова и включить его в GUI
10) Прошивка обновляется
Точность напряжения: +/-0.4%, разрешение напряжения: 0,01 в
Точность тока: +/-1.5%, разрешение тока: 0.1A
Посылка включает в себя:
1 х Двойной BEC OSD распределительная плата
1 мешок аксессуары
Только вышеуказанное содержание посылка, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность измерения +/-1-3 см.
