Характеристика параметры

Рабочее напряжение: 10-30vdc или 5Vdc; защита от полярности

Ток потребления: <30 мА (без нагрузки)

Выходной сигнал: параллельный push-pull выход (параллельное выходное напряжение можно установить гибко)

Код выхода: серый код

Разрешение: 13 бит 8192 линии (20 является фактическим эффективным разрешением проверки бит 4096)

Непрерывное распознавание: 12 бит 4096 кругов

Точность: повторяемость ± 2 бит (фактическая точность зависит от точности установки и концентричности вала)

Рабочая температура:-25 ~ 70 ℃

Температура хранения:-40 ~ 100℃

Класс защиты: IP65

Соединительный кабель: 1,30 сердцевины радиального кабеля (другие формы могут быть заказаны)

Особенности внешнего вида: металлический герметичный корпус, герметичная конструкция двойного подшипника (см. Прилагаемый чертеж для размеров установки)

Вращающийся вал: зажимной фланец: диаметр вала 10 мм, длина 20 мм, плоскость d-типа; синхронный фланец: диаметр оси 6 мм, длина 10 мм

Существует два вида подключения:

25position30Core кабель

Примечания:2---212Для решения,213-----224Число поворотов кодировщика.

Три 、 Размер контура:

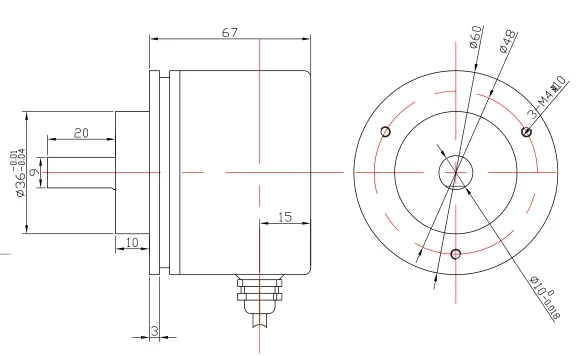

Размер границы зажимного синхронного фланца:

Три 、 выходного сигнала

ZHM58FA-PX1212TОВыход как параллельный push-pull выходной сигнал, AndPLCInput модуль (I/O) Подключение является следующим:

Функция расширения [синий]: для использования по часовой стрелке, пожалуйста, коротко Подключите линию к питанию (GND 0 V).

Примечание: параллельный сигнал датчика линии низкого уровня эффективный, подходит для NPN, PNP и других типов сигналов. Где NPN эффективен на низком уровне, а PNP эффективен на высоком уровне

Обработка данных:

Выходные данные энкодера-25 бит, первые 13 бит-это разрешение, последние 12 бит-количество катушек энкодера, когда ПЛК получает данные, если разрешение не должно быть до 13 бит, Затем фактическое использование количества бит будет подключено к количеству проводов, низкая потеря позиции, количество катушек подключения от низкого положения и высокая потеря позиции. Например, фактическое использование 10 (1024) бит Разрешение (D), 8 (256) бит номер обмотки; тогда разрешение будет начинаться от 23 до 212. Катушка подключается от 213 до 220.

Данные, полученные ПЛК, преобразуются в бинарные данные дважды, а разрешение (B) и номер поворота кодировщика (C) соответственно преобразуются.

Расчет данных: A = Номер поворота кодировщика (C) * Фактическое разрешение (D) + фактическое разрешение (B), полученное ПЛК.

Примечание: A является выходом интегрированных данных кодировщика.

Обратите внимание:

* Кодировщик является прецизионным инструментом, не нажимайте и не нажимайте на кодировщик, обрабатывайте его аккуратно и используйте с осторожностью;

* Убедитесь, что источник питания энкодера находится в диапазоне 10-30 В постоянного тока, и сделайте изоляцию, чтобы предотвратить воздействие большой пусковой электрической мощности на энкодер в электросети;

* В среде сильных электромагнитных помех, лучше использовать специальную сигнальную линию, например витую пару экранированного кабеля, можно заказать у компании;

* Сигнальный кабель кодировщика должен быть хорошо заземлен: в пределах 2 м от короткого расстояния, оба конца экранирующей сети кабеля должны быть подключены к земле; для большого расстояния, металлический корпус энкодера заземлен, энкодер оснащен подвесным кабелем экранирующей сети, И экранирующая сеть кабеля расширения сигнала заземлена на одном конце в конце приема сигнала. Если сигнальный кабель длинный или используется на открытом воздухе, сигнальный кабель должен быть покрыт металлической трубкой, а два конца металлической трубки должны быть заземлены.

* Степень защиты кодировщика IP65 (с приложением тестового отчета), который может быть водонепроницаемым, но, пожалуйста, не заливайте вращающийся вал кодировщика.

* Вал энкодера и механическое соединение должны выбрать специальное гибкое соединение, рекомендуется использовать FK60022.
