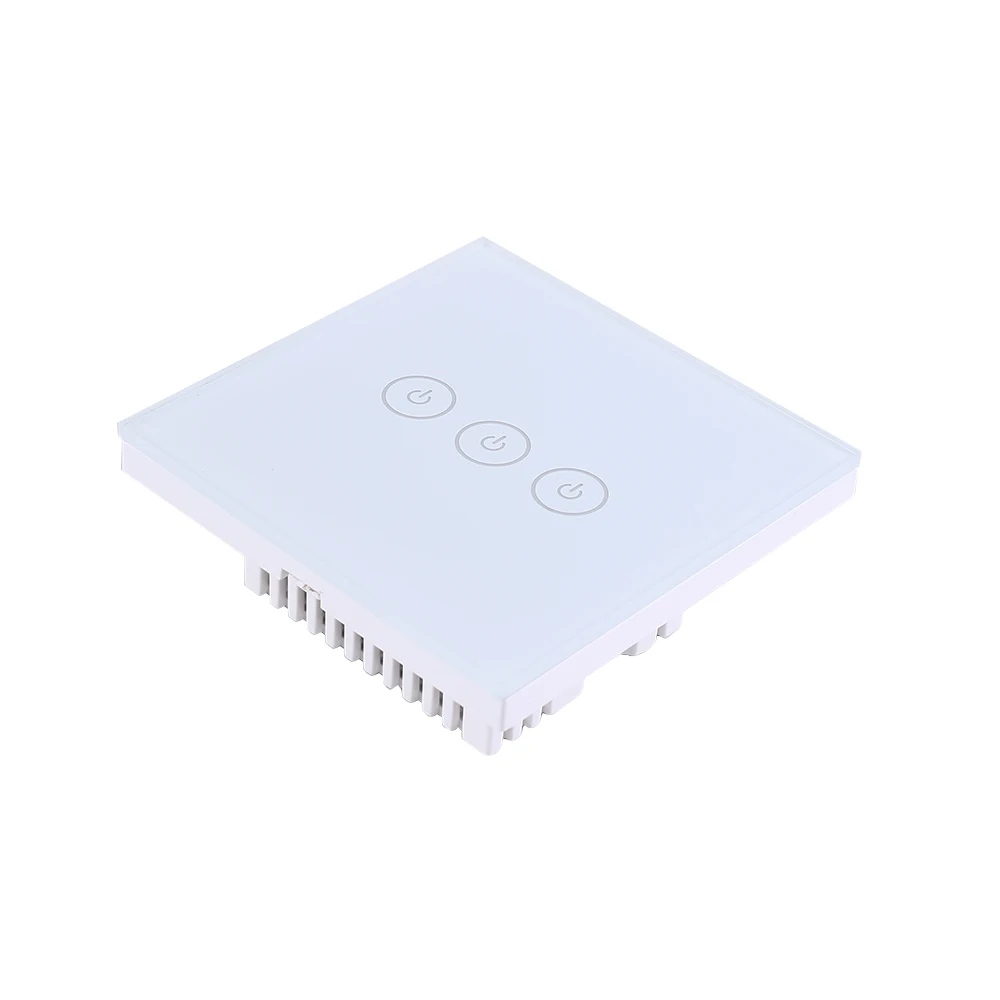

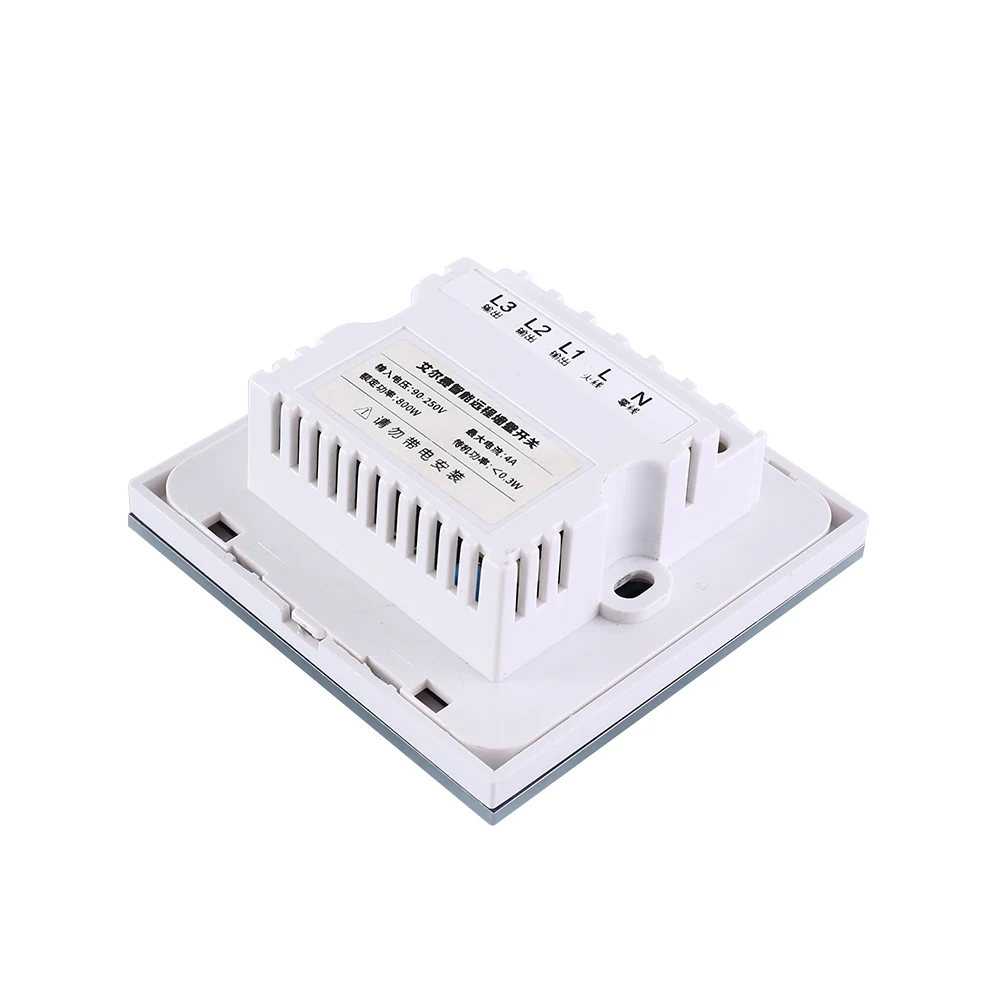

AC 110V 220V 800W 3 Channel WIFI Wireless Module 3Bit Type-86 Touch Switch APP Circuit Intelligent Controller

1. Описание:

Это wifi модуль на основе 3 канала (3-way) wifi беспроводной переключатель с сенсорной кнопкой. он интегрируется с MCU и сенсорной кнопкой управления. он поддерживает подключение и управление 3 бытовыми приборами, которые можно включить/выключить с помощью приложения eWeLink и сенсорной кнопки на модуле. Пользователи могут переключаться между двумя режимами: режим самоблокировки, режим инчинга. В режиме самоблокировки пользователи могут включать/выключать 3 подключенных устройства самостоятельно. В режиме инчинга пользователи могут включать подключенные устройства в течение 1 с.

2. Особенности:

1>. Поддерживает управление приложениями

2>. Поддерживает сенсорное управление кнопкой

3>. Поддерживает отслеживание состояния, статус бытовой техники своевременные отзывы в вашем приложении

4>. Поддерживает удаленное Включение или выключение добавленных устройств

5>. Поддерживает одиночные/повтор/обратный отсчет времени

6>. Поддерживает множество смарт-коммутаторов wifi в одной учетной записи

7>. Поддержка переключения самоблокирующийся режим, режим инчинга

8>. Поддержка таймера обратного отсчета и таймера по расписанию

9>. Поддержка общего контроля

10>. Поддержка iOS и Android

11>. Легкая установка, простота в обращении и может быть активирована немедленно и стабильно;

12>. Приложение поддерживает несколько языков

3. Параметры:

1>. Рабочее напряжение: 90 В ~ 250 В переменного тока

2>. Напряжение нагрузки: 90 В ~ 250 В переменного тока

3>. Мощность нагрузки: 800 Вт (макс.)

4>. Стандарт wifi: 2,4 ГГц b/g/n

5>. Выходной канал: 3 канала

6>. Тип кнопки: сенсорное управление

7>. Ток нагрузки: 4А (макс.)

8>. Мощность в режиме ожидания: <0,3 Вт

9>. Рабочая температура:-20℃ ~ 85℃

10>. Рабочая влажность: 5%-95% относительной влажности

11>. Размер: 86*86*35 мм

4. Функция:

1>. Должен быть ГРМ

Пользователи могут установить Повтор или одиночный график синхронизации для включения/выключения устройств в соответствии с вашими потребностями. Вообразите, что светильник выключен по вечерам (10:00 вечера) и включается по утрам (7:00) каждый день автоматически.

2>. Таймер обратного отсчета

Таймер обратного отсчета позволяет включать/выключать устройство по времени обратного отсчета. Эта функция поддерживает до 24 часов обратного отсчета. Он может широко применяться к устройствам с аккумулятором для зарядки. Только вообразите, что ваш мобильный телефон переставал заряжаться через 3 часа времени обратного отсчета.

3>. Петли синхронизации

EWeLink-это первое приложение для умного дома на внутреннем рынке, которое выпускает мощную функцию синхронизации петли. Таймер петли позволяет пользователям включать/выключать устройство с заданными интервалами и работать в течение заданного времени. С помощью циклического таймера вы можете сделать запуск устройства каждые 30 минут и длиться 10 минут каждый раз.

4>. Группировка Функция

Он позволяет использовать все добавленные устройства для различных групп, чтобы легко проверять и управлять устройствами. Чтобы использовать эту функцию, просто нажмите на выпадающее меню в верхней части списка устройств.

Создайте группу под названием «моя комната для учебы» и добавьте в нее все бытовые приборы для удобного управления.

5>. Умная сцена

Интеллектуальная сцена позволяет использовать одно устройство для автоматического включения/выключения одного или нескольких устройств.

Таким образом, вы можете создать две сцены под названием «вернуть домой» и «оставить дом». Как только вы приедете или выходите из дома, дверь открывается/закрыта, огни или другие бытовые приборы автоматически включаются/выключаются.

6>. Общий контроль

Владельцы устройств могут поделиться управлением своими устройствами с другими пользователем eWeLink. Пригласите членов вашей семьи вместе контролировать свой умный дом!

Нажмите на кнопку «поделиться» и Введите идентификатор eWeLink, с которым вы хотите поделиться (номер телефона или адрес электронной почты), убедитесь, что человек также в сети. Как только приглашение будет подтверждено, он/она будет иметь право управлять вашими устройствами.

5. Сенсорная кнопка управления:

1>. Модуль может управляться сенсорной кнопкой на модуле.

2>. Используйте шаги:

Шаг 1: подключите источник питания 90 В ~ 250 В переменного тока к входному терминалу. (Примечание: Не Подключайтесь к нагрузке перед выбором режима работы и тестирования.)

Шаг 2: Нажмите сенсорную кнопку, чтобы выбрать рабочий модуль.

Шаг 3: тест. Например, нажмите сенсорную кнопку, затем выход включится.

Шаг 4: Снимите блок питания и затем подключите к нагрузке на выходном терминале.

6. Интеллектуальное управление APP eWeLink:

1>. Модуль может управляться с помощью приложения интеллектуального управления.

2>. Он может добавить/поделиться/Удалить устройство, установить задержку, приложение дистанционного управления, получить статус работы и так далее.

3>. Шаги сопряжения:

Шаг 1: Установите и зарегистрируйте приложение eWeLink, выберите соответствующий язык. Используйте приложение для 'APP Store' или 'Google Play' или для официального веб-сайта eWeLink.

Шаг 2: подключите источник питания 90 В ~ 250 В переменного тока к входному терминалу. (Примечание: Не Подключайтесь к нагрузке перед выбором режима работы и тестирования.)

Шаг 3: Убедитесь, что модуль в диапазоне Wi-Fi и телефон подключены к тому же wifi роутеру.

Шаг 4: откройте приложение eWeLink.

Шаг 5: удерживайте кнопку настройки более 7 секунд, а затем нажмите «Добавить устройство».

Шаг 6: выберите «Touch» в приложении.

Шаг 7: введите имя wifi и пароль, к которому подключается телефон.

Шаг 8: ожидание и настройка около 3 минут.

Шаг 9: если сопряжение не работает, попробуйте несколько раз.

Шаг 10: сбросьте имя устройства модуля после успешного подключения.

Шаг 11: тест и установка модуля.

4>. Используйте шаги:

Шаг 1: Убедитесь, что Модуль и приложение уже успешно соединены.

Шаг 2: Убедитесь, что модуль находится в диапазоне Wi-Fi.

Шаг 3: Убедитесь, что телефон подключен к wifi/4G/3g/2G. Любой интернет. Это означает, что телефон не должен подключаться к wifi после успешного сопряжения.

Шаг 4: подключение к нагрузке на выходном терминале.

Шаг 5: подключите источник питания 90 В ~ 250 В переменного тока к входному терминалу.

Шаг 6: установите режим работы.

Шаг 7: использование и управление модулем.

7. Режим управления:

1>. Он может поддерживать два управления одновременно. Например, пользователь может включить с помощью сенсорной кнопки, но выключить с помощью приложения.

2>. Приложение может получить статус работы, если управлять сенсорной кнопкой.

8. Применение:

1>. Управление умным домом. Дистанционное управление бытовыми приборами, такими как кондиционер, электрические вентиляторы, рисоварки, фонари и т. Д.

2>. Автоматическое управление двигателем

3>. Интеллектуальная работа производственного цеха

4>. Интеллектуальное управление сельским хозяйством

9. Примечание:

1>. Он может выходное напряжение, поэтому модуль может подключаться к нагрузке напрямую!

2>. В первый раз при сопряжении телефон должен быть подключен к wifi от маршрутизатора. Не нужно подключаться к wifi после успеха сопряжения.

3>. Его Входное питание является AC и не может обеспечить напряжение от DC.

10. Часто задаваемые вопросы:

1>. Почему выход начинает работать автоматически после включения питания?

В: плохой контакт, пожалуйста, удалите блок питания и повторно подключите несколько раз.

2>. Почему не удачно сопрягать?

В: Пожалуйста, убедитесь, что модуль в диапазоне Wi-Fi от маршрутизатора. Телефон подключается к тому же wifi. Во-вторых, нужно пробовать несколько раз.

3>. Может ли он получить статус работы?

Вопрос: Да, приложение может получить статус работы.

4>. Почему дисплей приложения выключен и модуль не может управляться после того, как сопряжение успешно?

В: модуль нужно внутри установить после успешного сопряжения около 1-2 минут. затем проверьте «описание состояния индикатора WiFi», чтобы найти причину. проверьте, устанавливает ли ваш маршрутизатор MAC-адрес фильтрации. удалите устройство и повторите сопряжение. используйте маршрутизатор 2,4G и не используйте другие.

5>. Почему нельзя добавить устройство?

В: закройте wifi на телефоне и подождите более 10 минут. Затем перезагрузите Модуль и повторно подключите wifi. Держите модуль рядом с маршрутизатором.

11. Посылка:

1>. 1 шт AC 110 V 220 V 800 W 2 канала wifi беспроводной модуль
