AC шаговые наборы контроллер шаговый двигатель привод шаговый двигатель

Описание

Добро пожаловать наCuitis Automation Industry co., Limited!

Мы обещаем предложить лучшее качество, конкурентоспособную цену, хорошую связь, быструю доставку и хороший сервис.

AC шаговые наборы контроллер шаговый двигатель привод шаговый двигатель

Они легки для установки и обслуживания

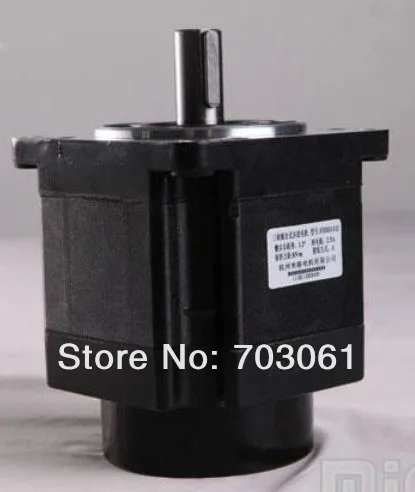

30722 шаговый двигатель, Типичное применение:

Числовые устройства управления, такие как машина для гофрирования, CNC машина, компьютерная вышивальная машина, упаковочная машина и т. д.

Особенности шагового двигателя 30722:

1) 16 каналов с постоянным углом, постоянный крутящий момент микро шагов, высокий микро шаг: 60000ppr

2) самая высокая частота отклика: 200 K pps

3) ток намотки будет уменьшен приблизительно на 50%, когда не будет получена команда шагового импульса в течение 1,5 секунд

4) оптоизолированный сигнал I/O

5) Управляющий ток регулируется по 16 каналов из 1.2A/фаза-5.8A/этапе она предназначена для использования с 3 фазы гибридный шаговый двигатель всех видов с 57 мм до 130 мм наружный диаметр

6) одиночный блок питания от 110 V постоянного тока до 220VAC

7) функция памяти фазового терминала (терминал фазы двигателя запоминается после остановки входного импульсного поезда 3 s и восстанавливается, когда мощность шагового драйвера на или сигнал MF меняется от низкого уровня до высокого уровня)

Описание:

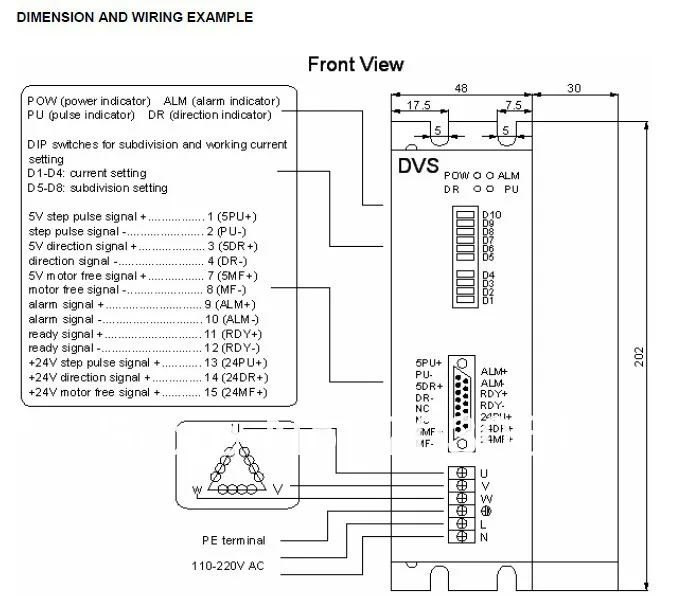

30722 является полным цифровым 3 трехфазного шагового двигателя на основе управления DSP. схема, которую он принимает, аналогична контуру управления Сервоприводом, которая позволяет двигатель работать плавно без шума и вибрации.

Внимание:

1. Напряжение питания не должно превышать 220 В переменного тока.

2. Входной сигнал управления составляет 5 В, сопротивление ограничению тока должно быть подключено, когда он превышает 5 В.

3. Входной импульсный сигнал эффективен с падающим краем.

4. сигнальный индикатор, и драйвер перестанет работать, когда температура драйвера превышает 80 градусов. Он начинает работать до тех пор, пока температура не упадет до 50 градусов. Теплоотвод необходим при перегреве.

5. сигнальный индикатор загорается при перегрузке (короткой нагрузке). Пожалуйста, проверьте соединение двигателя и другие шорты и включите источник питания после снятия проблем.

6. сигнальный индикатор светится, когда ни один двигатель не подключен или плохой связи. Пожалуйста, проверьте подключение двигателя и включите источник питания после снятия проблем.

Мы можем проектировать в соответствии с требованиями клиентов.
