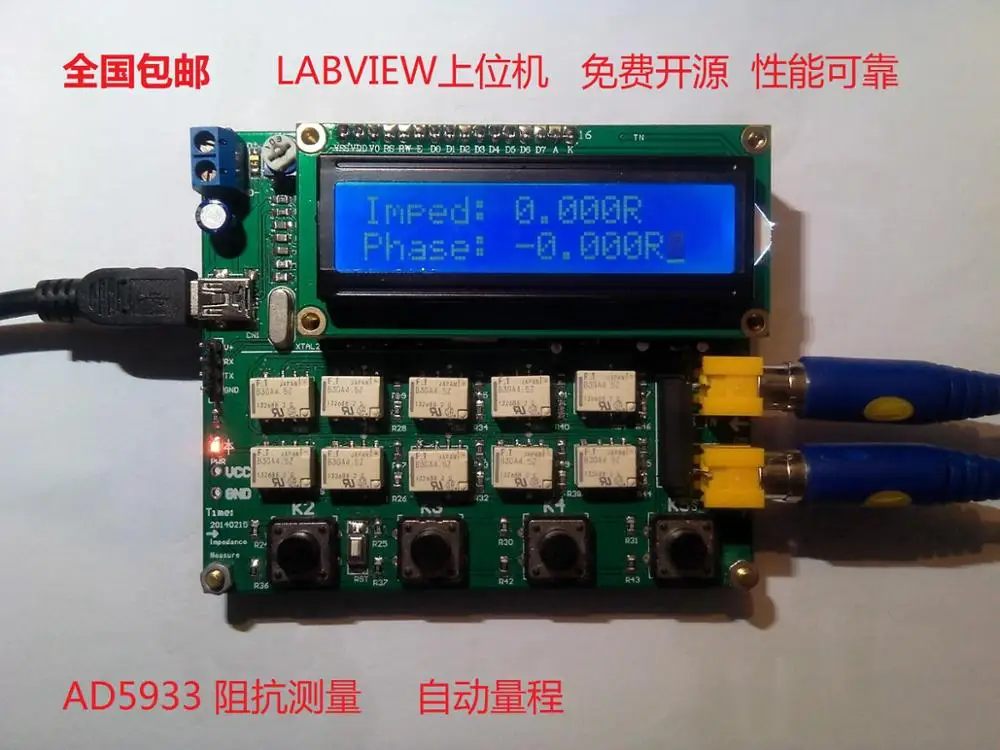

AD5933 плата по измерению импеданса плата по оценке ПК микроконтроллер MCU

Описание

AD5933 Это высокая точность преобразователь импеданса системы, на чип Встроенный генератор частоты и 12-разрядный, 1-Мбит/с аналого-конверсия (ADC). Внешнее сложное сопротивление вызвано сигналом, генерируемым генератором частоты, и сигнал отклика внешнего импеданса проверяется на чипе ADC. Затем дискретное преобразование Фурье (DFT) обрабатывается на чипе DSP. Алгоритм DFT вернет реальную часть (R) слово данных и виртуальную часть (I) слово данных на каждой частоте.После калибровки легко рассчитать сопротивление и относительную фазу каждой частоты сканирования. Расчет производится с использованием содержания реальной части и виртуального регистратора частей, а содержимое регистратора может быть из серийного I.2Интерфейс C считывается.

ПрименениеЭлектрохимический анализБиоэлектрический импедансный анализИмпеданс спектрального анализаКомплексного сопротивления измеренияКонтроль коррозии и защиты оборудованияБиомедицинская и автомобильные датчики

Этот продукт основан на измерении AD5933, основанном на ядре микроконтроллера STC12 серии 51, как ядро управления, подготовка программного обеспечения Labview PC может осуществить отдельное измерение может осуществить взаимодействие между верхним и нижним контроллером машины, может Частота развертки, измерения и отображения через рабочий инструмент программного обеспечения Labview.

Основные особенности заключаются в следующем:

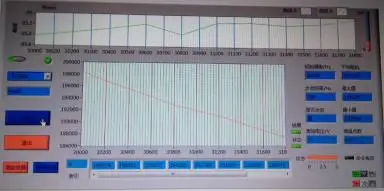

Labview верхнего компьютера

MCU код

Код

Список поставки: AD5933 плата измерения сопротивления BNC интерфейс измерительная линия MCU код Labview верхняя Компьютерная установка пакет
