AD603 регулируемое усиление напряжения модуль усилителя DA программируемый AGC соревнования

Описание

Основные характеристики:

Диапазон напряжения питания: 12 В

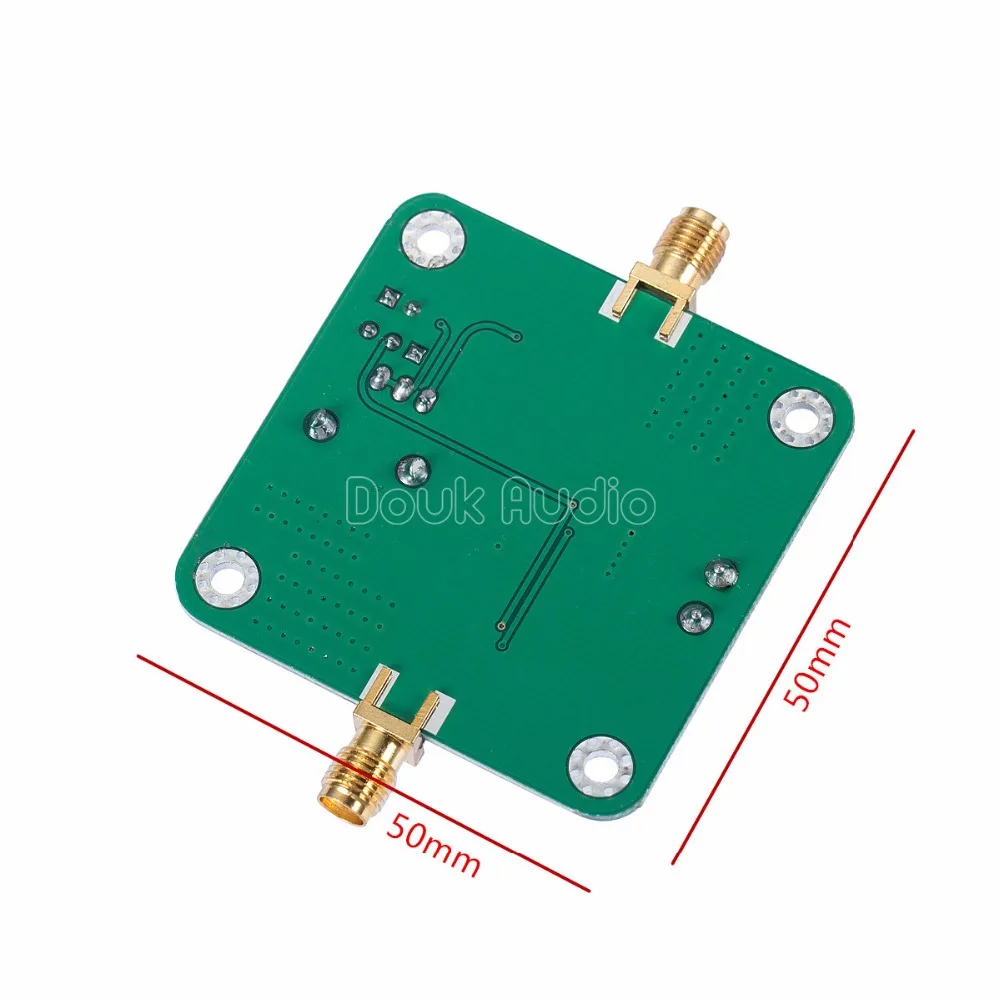

Размеры: 50 мм * 50 мм

Описание:
Автоматический Контроль усиления (AGC), также под названием автоматический регулятор громкости (AVC), является замкнутой отзывы, регулирующей канал, цель которого заключается в том, чтобы обеспечить контроль сигнала амплитуда на своей продукции, несмотря на вариацию амплитуды в входном сигнале. Средний или пиковый Уровень выходного сигнала используется для динамической регулировки коэффициента усиления входного/выходного сигнала до подходящего значения, что позволяет цепи работать удовлетворительно с большим диапазоном уровней входного сигнала. Он используется в большинстве радиоприемников для выравнивания средней громкости (громкости) различных радиостанций в связи с различиями в уровне полученного сигнала, а также вариации в отдельная станция радиосигнала из-за выцветания. Без AGC звук, излучаемый радиоприемником AM, будет меняться в экстремальной степени от слабой до сильного сигнала; AGC эффективно уменьшает громкость, если сигнал сильный и поднимает его, когда он слаб.

Чип Особенности:

Область применения:

Чип деакриптион:

AD603-это низкий уровень шума, управляемый усилитель напряжения для использования в RF и в системах AGC. Он обеспечивает точные, выбираемые штырьки преимущества & минус; 11 дБ до + 31 дБ с пропускной способностью 90 МГц или + 9 дБ до 51 + дБ с пропускной способностью 9 Мгц. Любой промежуточный диапазон усиления может быть установлен с помощью одного внешнего резистора. Входная связь с спектральной плотностью шума составляет всего 1,3 нВ/и радиик; Гц, а энергопотребление составляет 125 мВт при рекомендуемых поставках ± 5 В.

Усиление децибел является линейным в дБ, точно откалиброван, и стабильным при температуре и поставке. Усиление контролируется при высоком сопротивлении (50 МОм), низком отклонении (200 nA) дифференциальный вход; Масштабирование 25 мВ/дБ, требующее напряжения управления коэффициентом усиления всего 1 в, чтобы развернуть центральный 40 дБ диапазона усиления. В зависимости от выбранного диапазона предоставляется широкий диапазон и нижний диапазон в 1 дБ. Время отклика регулятора усиления меньше 1 мкс для изменения 40 дБ.

Интерфейс управления дифференциальным коэффициентом усиления позволяет использовать либо дифференциальное, либо одностороннее положительное или отрицательное напряжение управления. Несколько из этих усилителей могут быть каскадными, а их Контроль усиления смещается для оптимизации системы SNR.

AD603 может управлять импедансом нагрузки как низким, как 100 Ω с низким искажением. Для нагрузки 500 Ω в шунте с 5 пФ, общее гармоническое искажение для ± 1 в синусоидального выхода при 10 МГц обычно & минус; 60 dBc. Максимальная указанная выходная мощность составляет ± 2. 5 в минимум при нагрузке 500 Ω.

В AD603 используется запатентованная Фирменная топологии цепи-X-AMP®. X-AMP включает Переменный аттенюатор от 0 дБ до & минус; 42,14 дБ, а затем фиксированный усилитель мощности. Из-за аттенюатора усилитель никогда не должен справляться с большими входами и может использовать отрицательные отзывы для определения его (фиксированного) усиления и динамической производительности. Аттенюатор имеет входное сопротивление 100 Ω, лазерная гравировка машины обрезается до ± 3% и включает в себя 7-этап R-2R лестница сети, в результате чего затухание Между коснитесь точек 6,021 дБ. Фирменная технология интерполяции обеспечивает

Функция непрерывного усиления, которая линейна в дБ.

AD603 указан для работы от & минус; 40 °C до + 85 °C.
