Описание
FPGA 8-ми канальный высокоскоростной AD7606 USB2.0 сбора данных, виртуального инструмента развитию системы
(USB2.0 + 8-ми канальный 16 bitAD сбора данных и хранения + виртуального инструмента + цифровой осциллограф + NIOS2 развития learning system)

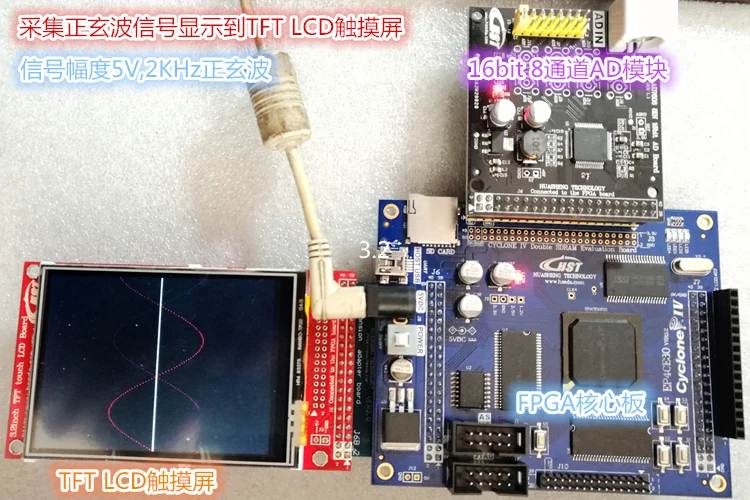

Дополнительный 2,8/3,2 дюймовый сенсорный экран:

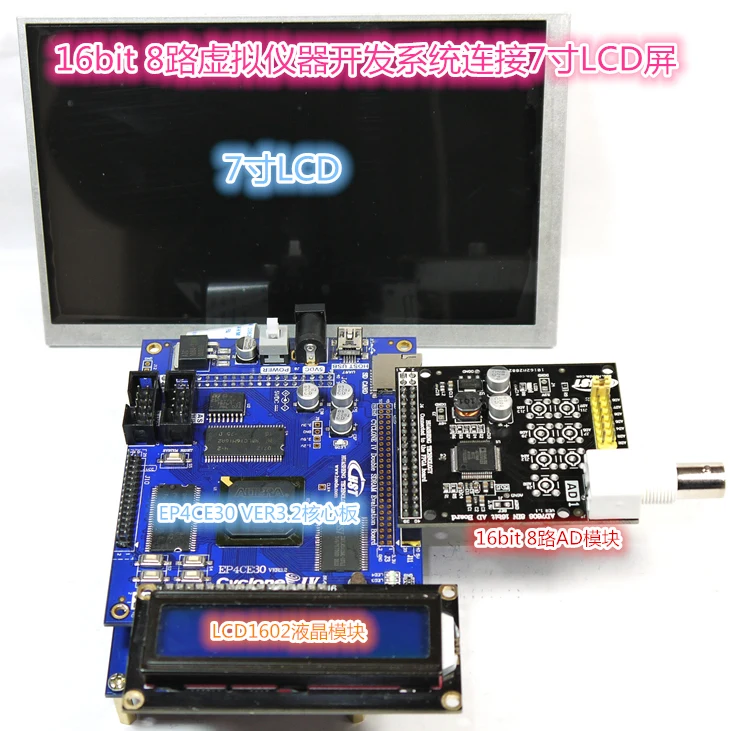

Если EP4CE30 V3.2 или V4.0 основной плате могут быть напрямую подключены к диагональю 7 дюймов ЖК-дисплей дисплей
| HSEP4CE30 VER2.0 CycloneIV FPGACore материалы платы | ||
| Периферийное устройство | Номер | Объяснить |
| FPGAchip | 1 | EP4CE30F23C8N (FBGA484encapsulation), класс скорости 8, логические элементы 28848, биты памяти 608256, встроенные мультипликаторы 132, Global Clocks 20, I/O 533, PLLs 4 |
| PCBwiring | Высокая скорость 6 layerpcbwiring, ведущий инженер ручной проводки, и нести анализ outEMCSimulation, таким образом, чтобы обеспечить высокоскоростную работу системы. | |
| SerialFLASH | 1 | Стандартный pcs64 (64 Мбит), MatchingEPCS128 (128 Мбит), запись прошивки orNIOSProgram и пользовательских данных 。 |
| SRAM | 1 | Стандартная конфигурация 256 к×16 бит SRAM (4 Мбит), независимая адресная шина данных проста в использовании, опционально matching512K x 16 бит (8 Мбит), высокая скорость staticSRAM 10 nsRead и write. |
| SDRAM (синхронное динамическое ОЗУ) | 1 | Slice16M×16Bit SDRAM, Highest143MHzRead и скорость записи 256 Мб, ультра-большая емкость, мы сохранили расширение/О, может быть непосредственно расширен to32M X 16bit SDRAM (64 м байт). Независимая адресная шина данных 。 |
| ParallelFLASH | 1 | AM290LV128 16 м байт (128 Мбит) Высокая емкость, хранение пользовательских данных andNIOSprogram, независимое управление шиной адресов данных |
| Часы | 2 | 2 Source clock50M, 20 MUser дружественных и частотного деления обработки, пользователи могут изменить другие частоты сами по себе |
| ЖК-дисплей | 1 | Один стандарт cd1602lcd интерфейс, NIOS IPNuclear прямая поддержка 。 IndependentI/0, также может быть userI/O |
| Ключ зажигания | 4 | С возможностью подтягивания, пользовательский ключ ввода. |

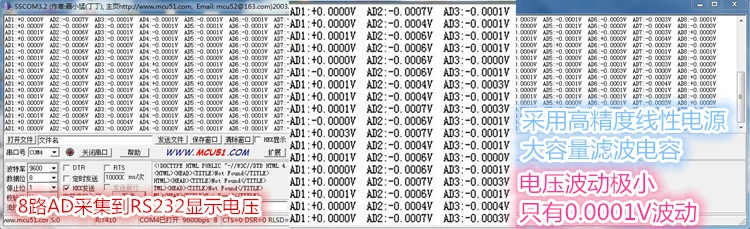

| RS232 | 1 | Стандартный интерфейс drs232, преобразование Интерфейса MAX232Chip |
| Питание | 3 | 5 В, 3,3 В/3 А, 1,2 в/800 мА, 2,5 В/800 мА, независимый экспорт удобен для пользователей в использовании и тестировании |
| JTAGport | 1 | Онлайн-отладка FPGA, NIOSRead и writeFLASH, затвердевание пользовательских программ и прошивки |
| ASport | 1 | EPCSserialFLASHProgramming горения |
| Светодиодный | 4 | IndependentI ввода/вывода |
| Системы сброс | 1 | Кнопка сброса системы, Pull up. Она также может использоваться в качестве ввода ключа пользователя. |
| ExtendI ввода/вывода | 6 | (J6) 38 + (J7) 38 + (J10) 26 + (J4) 11 + (J3) 44 = 157 человек (ведущий к независимому/O) |
Рекламный модуль параметры:
AD Модель: AD7606
Номер канала: 8 каналов
AD цифры: 16 бит
Максимальная частота дискретизации: 200 KSPS
Диапазон входного напряжения:-5 В ~ + 5 В
PCB layer number of module: главный инженер осуществляет ручной дизайн проводки в соответствии со спецификацией дизайна высокоскоростной цифровой аналоговой цепи, и аналоговая цифровая цепь полностью изолирована и фильтрована. таким образом, рябь минимальна.
Интерфейс модуля: 40 контактов, 2,54 мм расстояние, направление вниз
Рабочая температура:-40 ° ~ 85 ° чип, используемый модулем, может соответствовать промышленному температурному диапазону
Вход интерфейс: Стандартный BNC Вход (канал 1) для сбора сигнала, 8-канальный SMA интерфейс и 16Pin строки на 2,54 Расстояние (плюс или минус 2PIN в каждый канал, 2,54 мм шаг)
Точность измерения: в пределах 0,5 мВ
Рабочее напряжение: 5 В
| EP4CE30 16bit 8 passagewayADRoutine список виртуальной системы разработки инструментов системы сбора данных | ||||
| OtherEDAControl эксперимент | Эксперимент SOPC (NIOS II) | |||
| Номер | Эксперимент рутинный (VERILOG) | Номер | Процедура эксперимента (CCode) | |
| 1 | Музыки эксперимент | 1 | Быть на основе onNIOSCore доска полный тест (LCD1602, SRAM, SDRAM, FLASH, Key, светодиодный, RS232) | |
| 2 | PS2Keyboard управления | 2 | NIOSRun inSRAMExperiment | |
| 3 | Инфракрасный пульт дистанционного управления | |||
