AD7608 модуль сбора данных 8 канальный 18Bit АЦП внешний модульный Артикул 18 бит/200 кбит/с

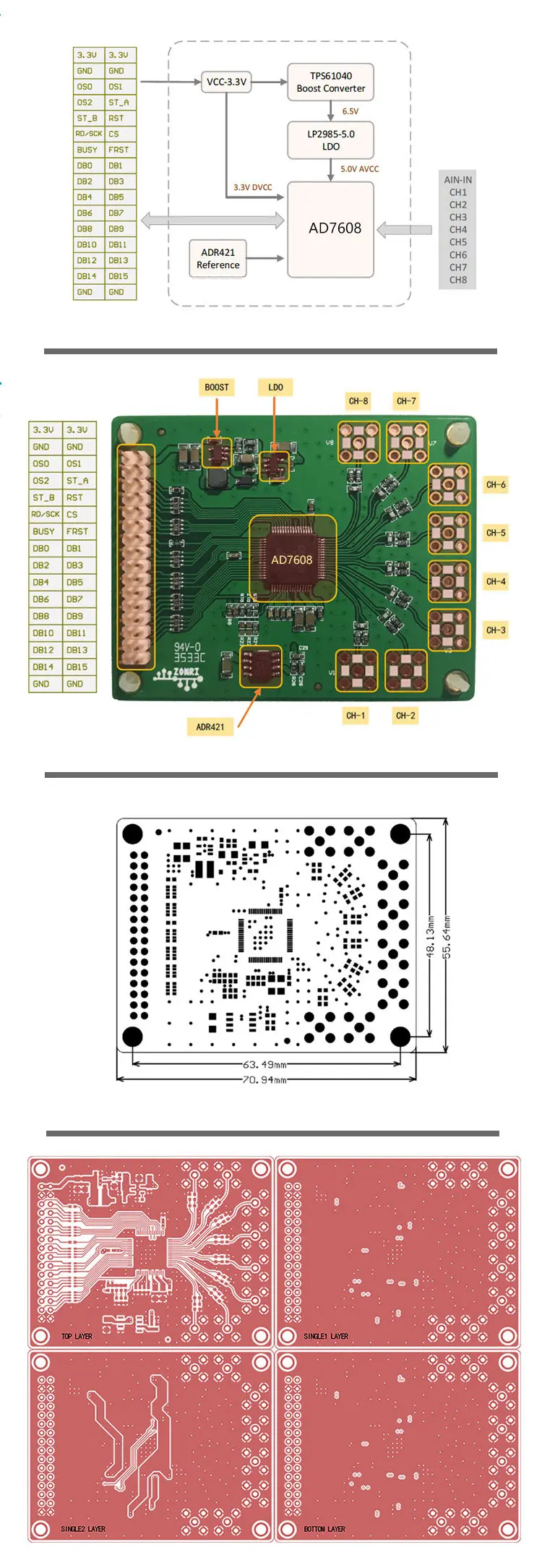

Полный модуль схемы приложения AD7608.

Встроенная схема boost обеспечивает Аналоговое питание 5 в через LDO, что устраняет необходимость в независимом питании 5 В.

Бортовой источник опорного напряжения ADR421 может быть настроен с внутренним/внешним исходным источником.

Соответствие входному защитному сопротивлению, рекомендованное на странице 19 таблицы данных AD7608.

Вопрос: штифты и сиденья SMA сварены при доставке?

A: при отправке, он должен быть оснащен расположением штифта и SMA сиденьем, которые должны быть сварены пользователем.

Вопрос: Почему модулю AD7608 нужен внешний Бенчмарк?

A: внешняя ссылка является более стабильной (пожалуйста, обратитесь к схематической схеме и соответствующей таблице данных устройства), и это может облегчить использование модуля и оценку чипа. Модуль AD7608 может использовать внутреннюю или внешнюю ссылку через бортовое сопротивление.

Отгрузочная ведомость:

Модуль AD7608 ----- X 1

2,54 2X16 ряда игл ----x 1

Блок SMA 180 ° -----x 8

'
