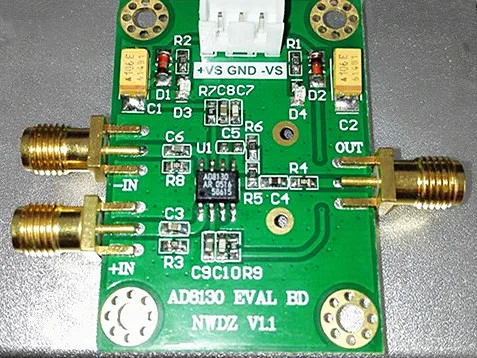

AD8130 модуль высокоскоростной дифференциальный к одиночному усилителю ADC драйвер

Преимущества и особенности

Высокая скорость

Ad8130: 270 МГц, 1090 в/mus (G = + 1)

AD8129: 200 МГц, 1060 в/mus (G = + 10)

Высокий коэффициент отклонения общего режима (CMRR)

94 дБ (мин. DC до 100 кГц)

80 дБ (минимум, 2 МГц)

70 дБ (10 МГц)

Высокое входное сопротивление: 1 м Ω разница

Низкий уровень шума

AD8130: 12,5 Гц nV/)

AD8129: 4,5 Гц nV/)

Входной общий модельный ряд: ± 10,5 В

Низкое искажение, пиковое значение 1 в (5 МГц):

AD8130,-79 dBc (худшая гармоника, 5 МГц)

AD8129,-74 dBc (худшая гармоника, 5 МГц)

Пользовательский Регулируемый коэффициент усиления

G = + 1 внешние компоненты не требуются

Диапазон напряжения электропитания: от + 4,5 в до ± 12,6 в

Мощность режим экономии энергии
