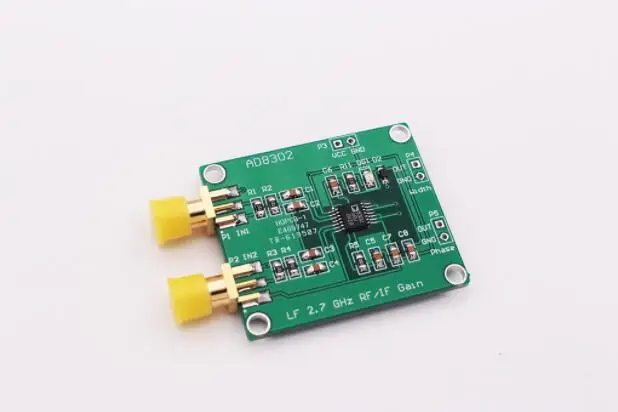

Купить AD8302 2,7 GHz RF/IF усилитель фазы детектор-30 до+ 30 дБ модуль

Описание

AD8302 2,7 GHz RF/IF усилитель фазы детектор-30 до+ 30 дБ модуль

Преимущества и особенности:

1. Усиление/потеря и фаза могут измеряться отдельно

2, рабочая частота низкая частота до 2,7 ГГц

3. Двухканальный логарифмический усилитель с интегрированным фазным детектором

4, диапазон измерения усиления: от-30 до + 30 дБ

5, диапазон измерения фазы: от 0 до 180 градусов

6, интегрированный источник исходного напряжения и выходное напряжение цепи

7, 2,7 до 5,5 V одиночный блок питания

Подробная информация о продукте

1, одночиповый кремниевый Биполярный, измеряемая амплитуда/фаза

2. AD8302 является полностью интегрированным РЧ IC, который измеряет амплитуду и фазу между двумя независящими входными сигналами. Устройство работает от низких частот до 2,7 ГГц.

3. AD8302 содержит два прецизионных wideband log amps, широкополосный линейный мультипликатор/детектор фаз, точность 1,8 в, и аналоговая схема регулирования выхода.

4. Диапазон входного сигнала составляет-60 дБм до 0 дБм (эталонное сопротивление 50 Ом) и соответствующий динамический диапазон составляет 60 дБ. Выход AD8302 обеспечивает точные измерения амплитуды в диапазоне ± 30 дБ с коэффициентом регулировки 30 мВ/дБ, диапазон измерения фазы от 0 до 180 °, и масштабирование 10 мВ/°.

5. Устройство было протестировано и может использоваться в обычных диапазонах сотовой связи (900 МГц, 1,8 ГГц, 2,2 ГГц) с номинальными рабочими частотами до 2,7 ГГц.

6. AD8302 доступен в 14-выводных ультра-тонкий плотно прилегает к телу вниз (TSSOP) посылка и работает в-40 °C до + 85 °C диапазон температур.

AD8302 2,7 GHz RF/IF усилитель фазы детектор-30 до+ 30 дБ модуль
