Обзор продукта
2019 AD9912 1 гвыборок/1 HZ-400 МГц Синусоидальная волна Выход DDS Singal источник развертки
Деталь

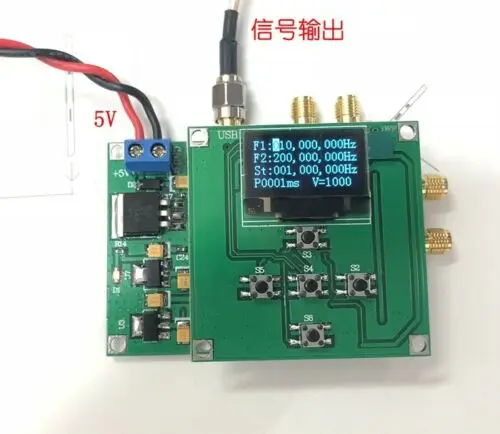

2019 AD9912 1 гвыборок/1 HZ-400 МГц Синусоидальная волна Выход DDS Singal источник развертки
AD9912 чип введение
Описание модуля
Напряжение питания: + 5 V/400mA Выходная частота: 1 Гц-400 МГц
Поддержка точечной частоты и режима развертки, Минимальный шаг 1 Гц, Минимальный интервал времени 1 мс,
Выход амплитуда управления слово 0-1023 соответствует Выход амплитуда 280mVPP-1.1VPP (менее 50 Ом)
Аппаратное обеспечение поддерживает внешние часы, выход CMOS, выход с различными скоростями порта
Предоставьте справочный код и схему формата PDF для вторичного развития
Серийный протокол передачи данных
Общая структура протокола принимает режим командной линии. Скорость передачи данных составляет 115200bps. Локальная машина Обрабатывает и выполняет, а затем возвращается результат. Команда ограничена строчными буквами a ~ z, цифры 0 ~ 9, и конечным символом каждой команды является «#». (шестиугольник-"0x23"), общая длина команды-до 15 символов (включая "#").
Во-первых, команда w (запись данных на главный пульт управления)
1, w1 команда: Установите значение частоты 1 (частота запуска или частота точки)
Формат: w1xxxxxxxxx #, всего 11 байт;
Где "xxxxxxxxx"-это значение частоты, которое представлено 9 цифрами, например:
W11000000000 # означает, что установленная частота 1000000000 кГц (100 МГц);
2, w2 команда: Установите значение частоты 2 (оконечная частота)
Формат: w1xxxxxxxxx #, всего 11 байт;
Где "xxxxxxxxx"-это значение частоты, которое представлено 9 цифрами, например:
W11000000000 # означает, что установленная частота 1000000000 кГц (100 МГц);
3, w3 команда: Установите значение частоты 3 (span)
Формат: w1xxxxxxxxx #, всего 11 байт;
Где "xxxxxxxxx"-это значение частоты, которое представлено 9 цифрами, например:
W11000000000 # означает, что установленная частота 1000000000 кГц (100 МГц);
4, wt команда: Установите значение частоты 1 (значение шага)
Формат: wtxxxx #, всего 11 байт;
Где "xxxx"-это 4 цифры, указывающие значение времени, единица является ms, такой как:
Wt0001 # означает, что установленная частота составляет 1 мс;
5, wv команда: Установите значение частоты 1 (значение амплитуды)
Формат: wvxxxx #, всего 11 байт;
Среди них «xxxx»-это 4 цифры, которые представляют собой слово управления амплитудами, без измерения, только отражающее выходное значение ЦАП тока DDS, например:
Wv0001 # показывает, что выходной ток AD9912 является относительно небольшим, около 280 mVpp;
Wv1023 # означает, что выходной ток AD9912 будет относительно большим, около 1100 mVpp;
Во-вторых, хост отправляет данные на хост-компьютер (значение отклика)
Возврат "Ок $" после получения правильных данных
Общая структура протокола принимает режим командной линии. Скорость передачи данных составляет 115200bps. Локальная машина Обрабатывает и выполняет, а затем возвращается результат. Команда ограничена строчными буквами a ~ z, цифры 0 ~ 9, и конечным символом каждой команды является «#». (шестиугольник-"0x23"), общая длина команды-до 15 символов (включая "#").
Во-первых, команда w (запись данных на главный пульт управления)
1, w1 команда: Установите значение частоты 1 (частота запуска или частота точки)
Формат: w1xxxxxxxxx #, всего 11 байт;
Где "xxxxxxxxx"-это значение частоты, которое представлено 9 цифрами, например:
W11000000000 # означает, что установленная частота 1000000000 кГц (100 МГц);
2, w2 команда: Установите значение частоты 2 (оконечная частота)
Формат: w1xxxxxxxxx #, всего 11 байт;
Где "xxxxxxxxx"-это значение частоты, которое представлено 9 цифрами, например:
W11000000000 # означает, что установленная частота 1000000000 кГц (100 МГц);
3, w3 команда: Установите значение частоты 3 (span)
Формат: w1xxxxxxxxx #, всего 11 байт;
Где "xxxxxxxxx"-это значение частоты, которое представлено 9 цифрами, например:
W11000000000 # означает, что установленная частота 1000000000 кГц (100 МГц);
4, wt команда: Установите значение частоты 1 (значение шага)
Формат: wtxxxx #, всего 11 байт;
Где "xxxx"-это 4 цифры, указывающие значение времени, единица является ms, такой как:
Wt0001 # означает, что установленная частота составляет 1 мс;
5, wv команда: Установите значение частоты 1 (значение амплитуды)
Формат: wvxxxx #, всего 11 байт;
Среди них «xxxx»-это 4 цифры, которые представляют собой слово управления амплитудами, без измерения, только отражающее выходное значение ЦАП тока DDS, например:
Wv0001 # показывает, что выходной ток AD9912 является относительно небольшим, около 280 mVpp;
Wv1023 # означает, что выходной ток AD9912 будет относительно большим, около 1100 mVpp;
Во-вторых, хост отправляет данные на хост-компьютер (значение отклика)
Возврат "Ок $" после получения правильных данных
Характеристики
- Бренд
- HQXRTEK
- Тип демоплаты
- Рука
