Описание

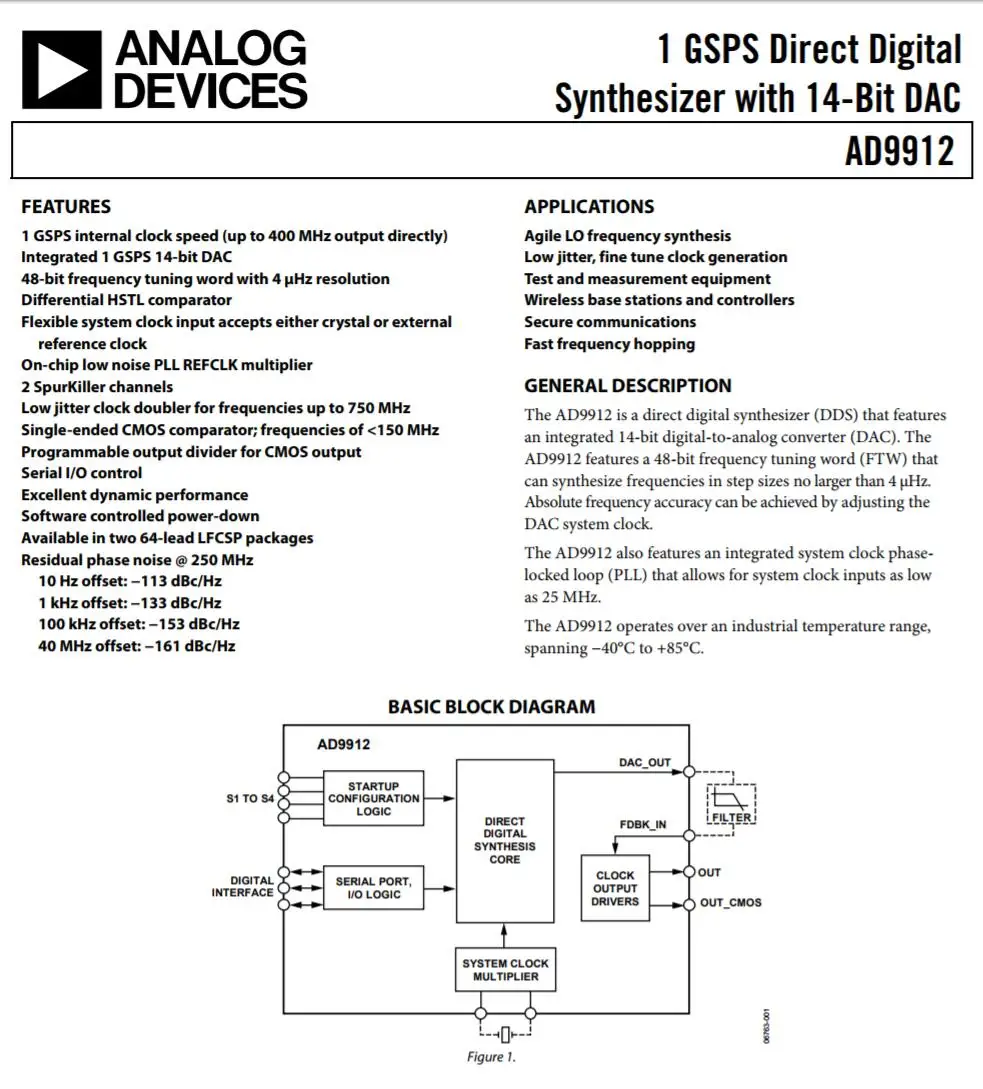

AD9912 введение чип
Модульная показателей
Мощность Напряжение питания: + 5 V/400mA
Выходная частота: 1 Гц-400 МГц
Поддержка точечной частоты и режима развертки, минимальный шаг развертки параметри1hz, Минимальный интервал времени 1ms,
Выходная Амплитудная управляемая Word0-1023Corresponding Выходная amplitude280mVPP-1.1VPP (50 Ohmic сопротивление)
Аппаратный sup порт s внешние часы вход, выход CMOS, высокая с различными скоростями выхода порта
Предоставьте справочный код и схему формата pdfformer для вторичного развития

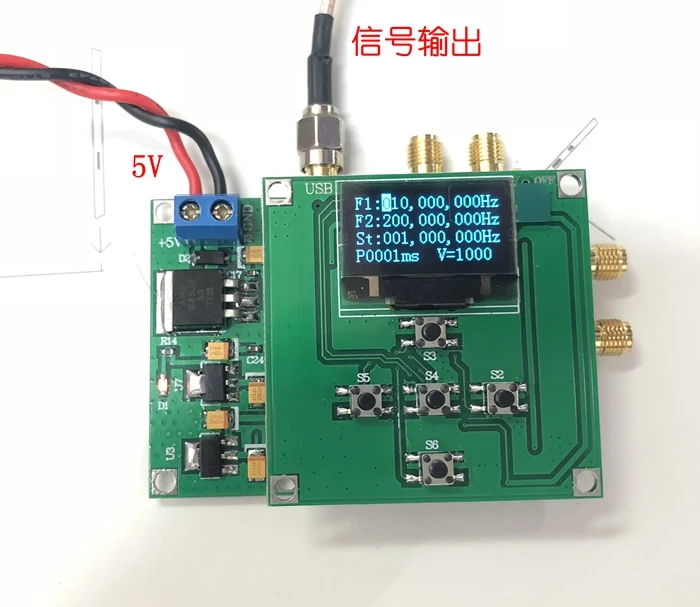

Физической рисунки
3,1 основной плате
3,2 основная плата + STC15WMaster плата управления

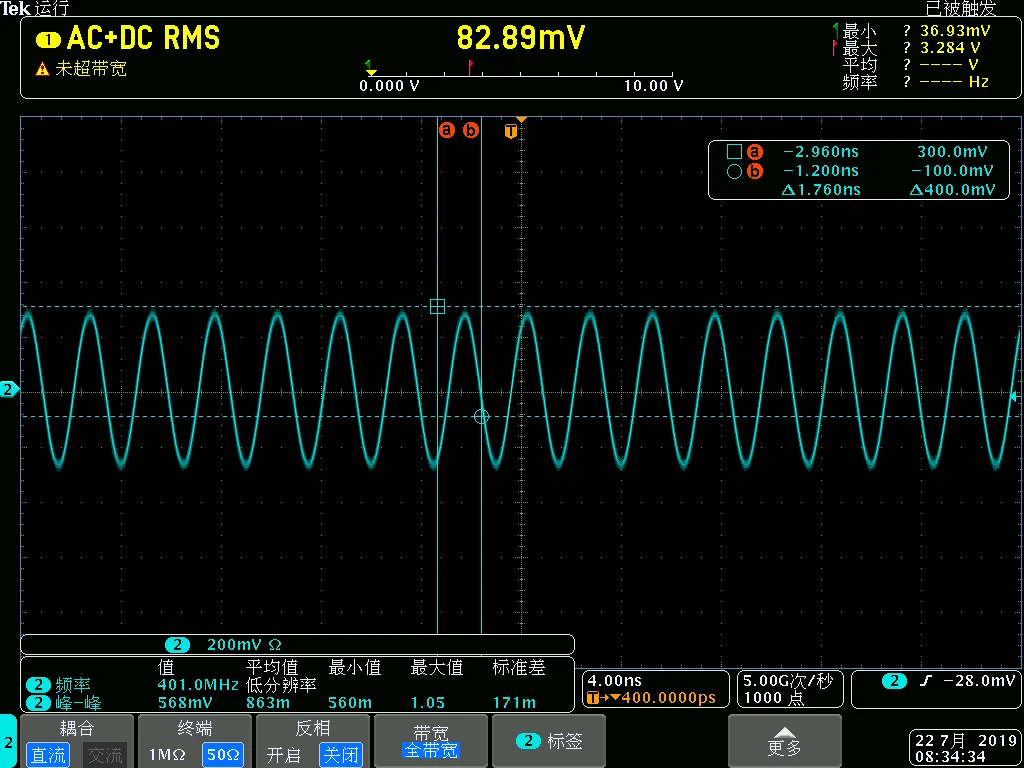

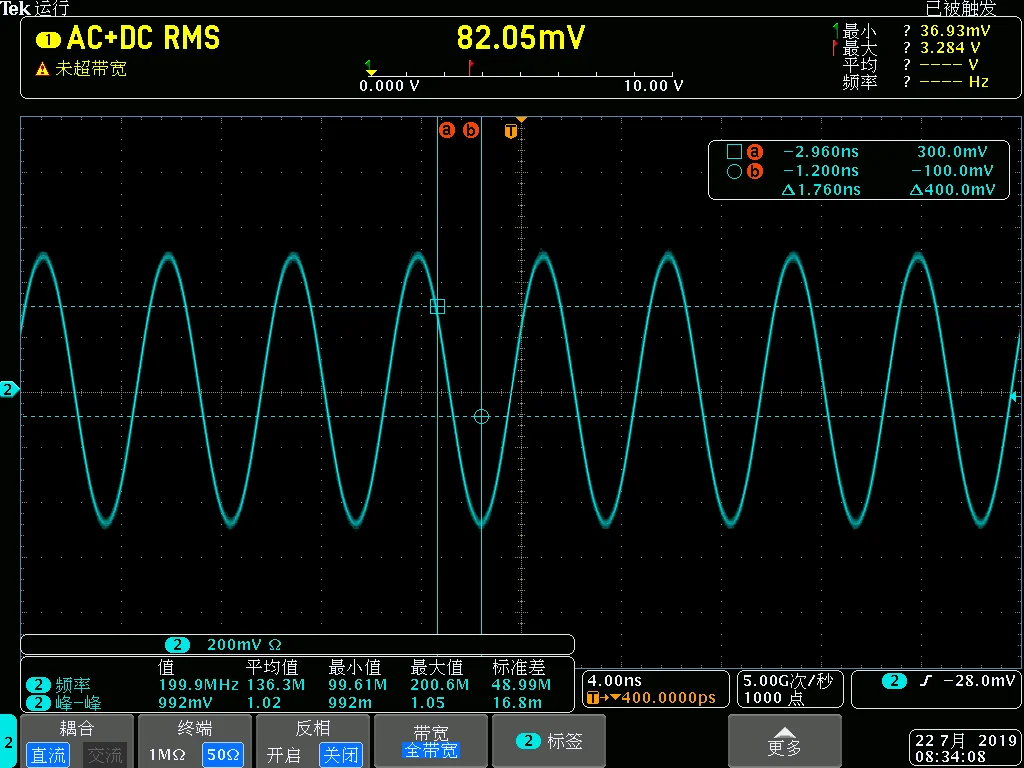

Четыре. Частичные измеренные формы сигналов
Пять 、 последовательный порт, Связь протокол
Общая структура протокола принимает режим командной линии., скорость передачи данных115200bps, Локальное выполнение парсинга, затем верните результат., команды ограничиваются буквенным знаком lowercase ~ z, number0 ~ 9, конечный символ каждой команды-символ "#" (шестиугольное представление-"0x23"), максимальная общая длина команды is15A (содержит "#")
Одна команда, w (запись данных на основной плате)
1. w1command: установить частоту Value1(Начальная частота или частота точки)
Формат: w1xxxxxxxxx #, common11byte;
Среди "xxxxxxxxx" by9частотные значения представлены цифрами, например:
W11000000000 # означает, что установленная частота is1000000000KHz (100 MHz);
2. w2command: установить частоту Value2(Прекращение частоты)
Формат: w1xxxxxxxxx #, common11byte;
Среди "xxxxxxxxx" by9частотные значения представлены цифрами, например:
W11000000000 # означает, что установленная частота is1000000000KHz (100 MHz);
3. w3command: установить частоту Value3(Диапазон)
Формат: w1xxxxxxxxx #, common11byte;
Среди "xxxxxxxxx" by9частотные значения представлены цифрами, например:
W11000000000 # означает, что установленная частота is1000000000KHz (100 MHz);
4. wtcommand: установить частоту Value1(Шаговый значение)
Формат: wtxxxx #, common11byte;
Среди “xxxx” by4Numbers представлены значения времени, единицы измерения, такие как:
Wt0001 # означает, что установленная частота is1mS;
5. wvcommand: установить частоту Value1(Значение амплитуды)
Формат: wvxxxx #, common11byte;
Среди “xxxx” by4Numbers представлены слова контроля амплитуды, Безразмерные, отражающие значения тока onlyDDSOfDACOutput, такие как:
Wv0001 # представление settingsad9912выходной ток относительно маленький., Probably280mVpp;
Wv1023 # представление settingsad9912выходной ток относительно высок., Probably1100mVpp;
Два. Хост отправляет данные на хост-компьютер (значение отклика)
Возврат после получения правильных данных «Ок $»
