ADAU1701 development board (V2) является обновленной версией первого SIGMADSP низкозатратной разработки, разработанной OpenADSP с открытым исходным кодом. Эта макетная плата включает аналоговый аудио вход/выход, I2S цифровой аудио вход и выход, многопозиционную кнопку или потенциометр управления входом и светодиодный индикатор выхода, и самозапуск E2PROM и другие модули, и поддерживает питание через USB или USBi эмулятор). Встроенный MCU STM32 может использоваться для запуска ADAU1701.
\
\
Макетная плата предоставляет до 85 стандартных исходных кодов, а также подробное описание всех китайских, от 0 до полного захвата всего процесса разработки ADAU1701.
\
\

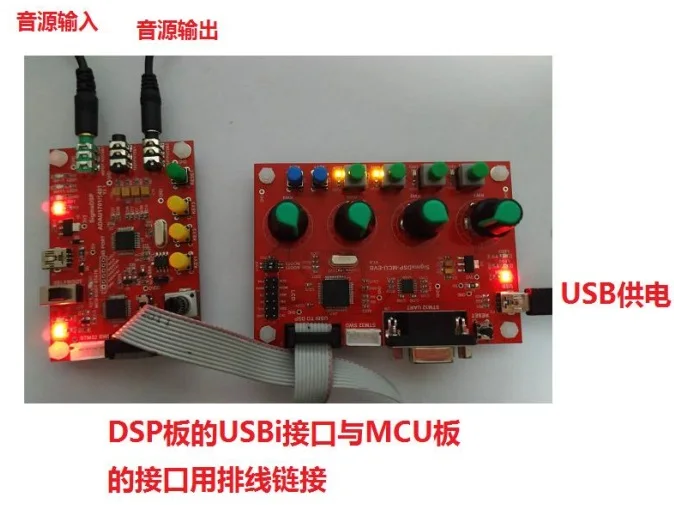

С помощью этой макетной платы пользователи могут использовать базовые функции аудиосистемы (включая простое управление и отображение), чтобы воплотить и проверить алгоритм обработки звука в DSP. Плата может также использоваться в качестве макетной платы для ADAU1401 или ADAU1702 из-за полной совместимости контактов и функций ADAU1401, ADAU1702 и ADAU1701.
\
\
Макетная плата значок

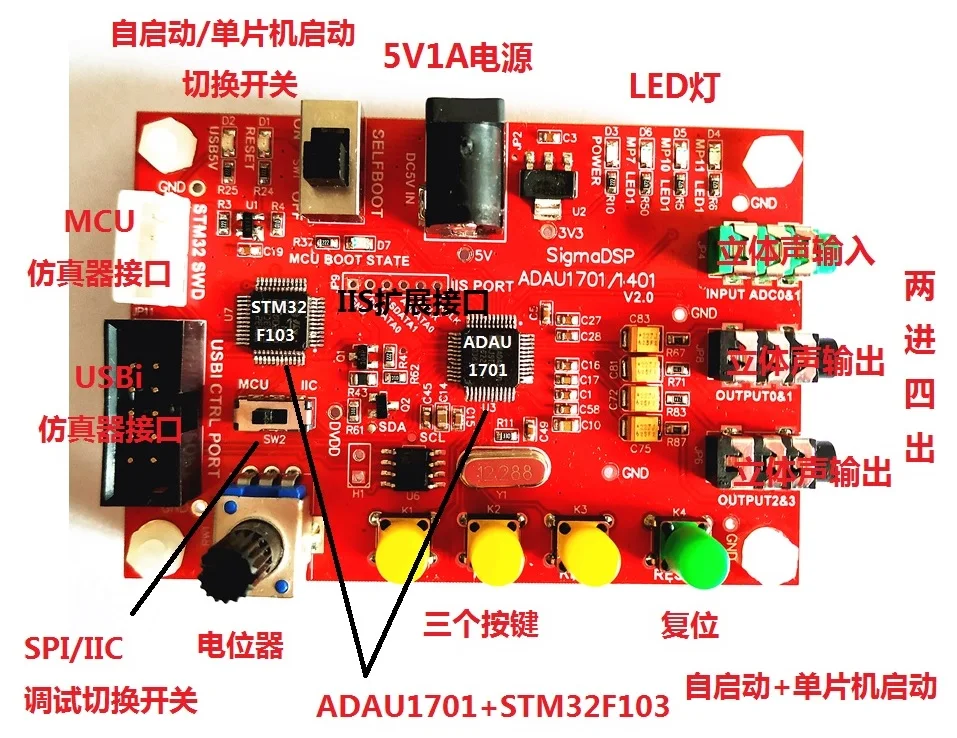

Периферийное устройство Функциональный модуль
\
\
\
SigmaDSP: ADAU1701
\
MCU: STM32F103
\
Имитировать 2 в 4 из
\
Источник питания: LDO ADP3336 (3,3 В) + транзистор 9012 (1,8 В) (или эквивалент IC)
\
Сброс: ADM811
\
E2PROM: 24LC256/24AA256
\
Пассивный кристалл: 12,288 МГц
\
1 стерео аудио вход (Φ3. 5 мм) (два в)
\
2 стереозвука (Φ3. 5 мм) (четыре выхода)
\
Одна кнопка сброса вручную, три кнопки ввода
\
Один индикатор питания светодиодный (красный) 3 светодиодный свет
\
Интерфейс расширения ввода и вывода 2S
\
Интерфейс USBi (10 pin, 2,54 мм)
\
MCU интерфейс JTAG
\
1 потенциометр (0 ~ 10 кОм)
\
\
\
Информация о макетной плате (Пожалуйста, ознакомьтесь с информацией, которую предоставляет совет по разработке, см. Здесь)
Код ADAU1701: 17 стандартных исходных кодов
\
ADAU1701 расширенный пакет данных (1, 2018) (новый 7 рутинный исходный код)
\
ADAU1701 расширенный пакет (1 января 2019) (добавить 21 новый исходный код)
\
ADAU1701 расширенный пакет (1 февраля 2019) (16 новых процедур добавлены)
\
ADAU1701 Advanced package (май 2019) (24 новые процедуры добавлены)
\
С мая 2019 года в общей сложности 85 исходных кодов, как указано ниже (непрерывное обновление)
\
STM32 код: предоставляет исходный код STM32F103, чтобы начать ADAU1701
\
Программное обеспечение SigmaStudio: различные версии программного обеспечения для разработки SigmaStudio, Бесплатная установка
\
Установка программного обеспечения SCM: разработка микроконтроллеров программного обеспечения
\
Комплект установки программного обеспечения для программатора SCM: программное обеспечение для программирования MCU
\
SigmaStudio программное обеспечение, Китайское программное обеспечение, документы на китайском языке для разработки программного обеспечения
\
Схема макетной платы: PDF версия аппаратной схемы
\
Таблица данных: лист данных для устройств макетной платы
\
Документы: детальная разработка ADAU1701, детальная работа микроконтроллера для запуска DSP и разработки документов
\
Видеоинструкция: официальный выпуск
\
\
\

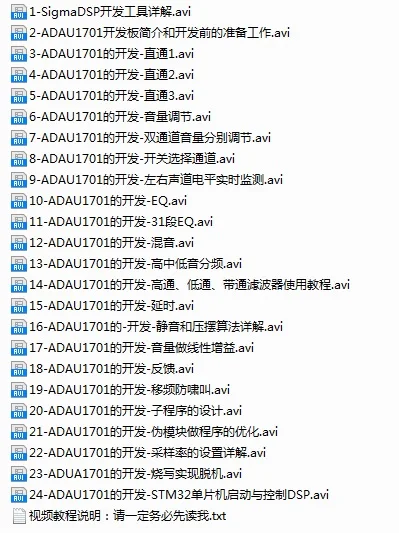

Видеоинструкция ADAU1701 (в настоящее время 24, постоянно обновляется):
\
\
Процедуры в коде ADAU1701:
\
\
\
Аудио прямо через 1
\
Аудио прямо через 2
\
Аудио прямо через 3
\
Двойной громкость каналов регулировки
\
Двойной громкость каналов регулировки
\
Переключатель выбора канала
\
Отображение в реальном времени левого и правого уровней каналов
\
Эквалайзер
\
Смешивание
\
Алгоритм-стерео-1 шт.
\
Алгоритм-стерео 2
\
Алгоритм-эффект канала 5,1
\
Алгоритм-пихта фильтр
\
Алгоритм-транслятор с частотной
\
Алгоритм-Динамический усилитель басов
\
Модуль головки эмуляции и модуль возбуждения
\
Система управления и синтеза GPIO
ADAU1701 расширенный пакет данных (1 декабря): весь процесс электронного кроссовера
\
\
\
Subprogram дизайн
\
Общий объем дизайн
\
Левый и правый кроссовер высокого и низкого звука
\
Левый и правый кроссовер с высоким и низким звуком + выравнивание
\
Левый и правый кроссовер бас + баланс + усиление
\
Левый и правый кроссовер с высоким и низким звуком + выравнивание + усиление + фаза
\
Левый и правый кроссовер с высоким и низким звуком + выравнивание + усиление + фаза + задержка (полная электронная конструкция кроссовера)
ADAU1701 расширенный пакет (1 января: 21 усовершенствованные процедуры)
\
\
ADAU1701 передовые посылка (1 февраля: 16 улучшенные программы)
ADAU1701 передовые посылка (может 1st: 24 улучшенные программы)
Каталог рутинной разработки документов в коде:

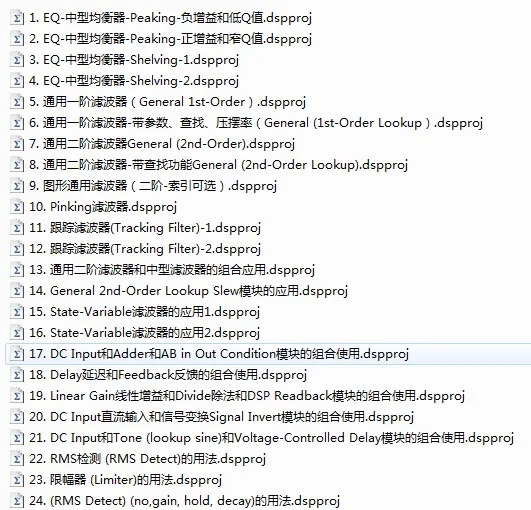

Примеры процедур (в настоящее время доступны 85 процедур, добавляется больше):
Код STM32 процедуры и документы (тупое управление, вы можете достичь программирования, не зная
Микроконтроллер)
\
\
