Описание
С помощью этого макетная плата, пользователи могут воплотить основных функций аудиосистема. (в том числе: простое управление и дисплей) осуществление и verificationdspinternal обработки звука алгоритмы 。
Бека Применение ADAU1401 、 adau1702andadau1701full совместимости шпильки и функции, также вы можете прикрепить ее к Применение d как доска. ADAU1401orADAU1702Development доска Применение
Макетная плата Размеры: 88 мм * 55 мм, high20mm
Вес макетной платы: 15 грамм (г)
Периферийное устройство Функция модуль
\SigmaDSP: ADAU1701 \
MCU: STM32F100 \
Источник питания: LDO ADP3336 (3,3 В) + Triode9012 (1,8 в) \
Сброс: ADM811 \
E2PROM: 24LC256/24AA256 \
Пассивный кварцевый генератор: 12,288 МГц \
1 три стерео аудио входа (Φ3. 5 мм) \
2 три стерео аудио выхода (Φ3. 5 мм) \
Кнопка ручного сброса, 2 ключа индивидуального ввода \
Индикаторная лампа источника питания (красный), 2 отдельных светодиодных лампы \
1Two rowsI2SInput интерфейс (6pin, 2,54 мм) \
\
1Two rowsI2SOutput интерфейс (6pin, 2,54 мм)
\ \USBiInterface (10 pin, 2,54 мм) \
1 потенциометр (0 ~ 10 кОм) \
1индивидуальная мини-usbрот (блок питания) \
Аксессуары для макияжа:
\
\

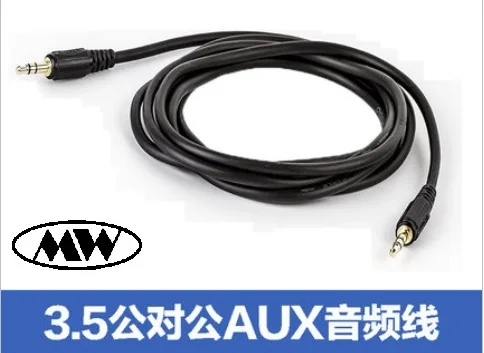

Input 3. 5 mmAudio Входная линия (на фото) \
\
Кабель mini-USBA (блок питания)
