ADAU1761 макетная плата/STM32+ DSP/EVAL-ADAU1761Z

Введение макетная плата

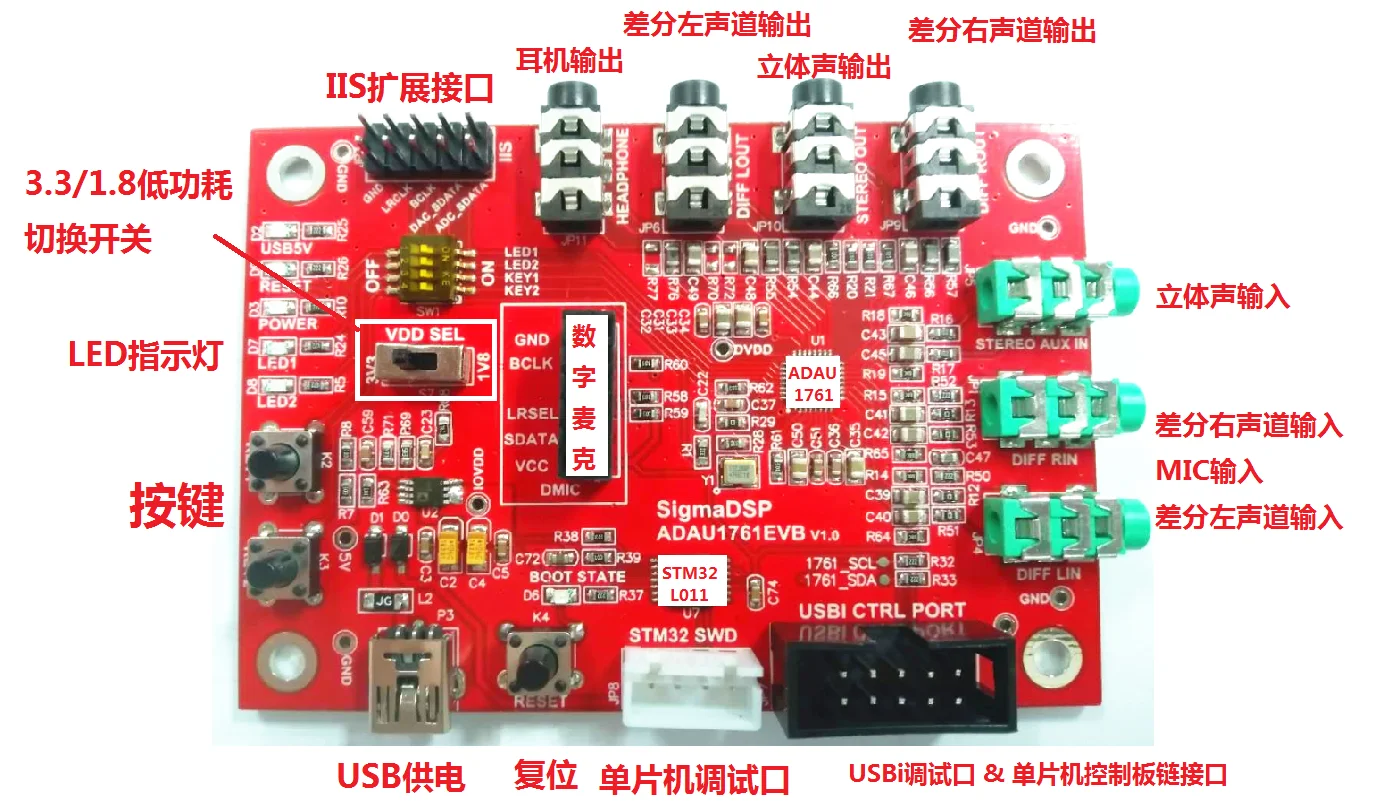

Эта макетная плата является улучшенной версией открытого исходного кода OpenADSP, основанная на первом выпуске макетной платы ADAU1761. он интегрирует два канала ввода ADC (один канал одного конца, один канал дифференциального), два канала выхода DAC (один канал одного конца push-able наушников, один канал дифференциального), И I2S цифровой аудио вход/выход и аналоговый/цифровой вход микрофона. макетная плата содержит MCU STM32F100 компании ST, которая используется для запуска и управления аудио SigmaDSP ADAU1761 компании ADI. система может самостоятельно питаться от USBi эмулятора или usb-кабеля, а рабочее напряжение системы составляет 3,3 В и 1,8 в режиме низкой мощности.

Через эту макетную плату можно осуществить запуск, управление и другие операции DSP, проверить аудио алгоритм DSP. Эта макетная плата может быть использована в качестве макетной платы ADAU1761 и ADAU1461.

ADI SigmaDSP: ADAU1761
ST MCU: STM32L011D4P
1 три стерео аудио вход, два стерео дифференциальный вход
1 три стерео аудио выход, два стерео дифференциальный выход
Кнопка ручного сброса, 1 клавиша индивидуального входа, 2 персональных LEDlamp
Интерфейс USBi (2*5 pin, 2,54 мм)
2 Road NumberMICInterface (PDM/I2S)
SWD интерфейс (1*8 pin, 2,54 мм)

Данные макетной платы (см. Здесь для информации о разработке)

1. Описание документа (пожалуйста, сначала прочитайте меня):Provided7Detailed китайской разработки документов, Весь процесс разработки и каждая рутина подробно описаны.

2. ADAU1761 код(Рутина, соответствующая первой документальной информации 18personal)

3. ADAU1761 код Update1(Рутина, соответствующая второй document24perman)

4. ADAU1761 код Update2(Третий документ соответствует стандарту 16personal)

5. ADAU1761 код Update3(Четвёртый документ соответствует режиму 6 отдельных)

6. ADAU1761OfMIC в(Routine1individual)

7. ADAU1761Noise сокращения(Routine1individual)

8. Код STM32: MCUstart-upADAU1761Engineering исходный код

9. SigmaStudioSoftware: для слежения за timesSigmaStudioDeveloping программного обеспечения

10. Пакет для установки программного обеспечения микрокомпьютера с одним чипом

11. Пакет установки программного обеспечения для горелки SCM

12. Схема макетной платы:PDFDevelopment доска схема

13. Данные по эксплуатации

14. MCUStart-up и Control dspfill (хотите узнать здесь, пожалуйста.)

15. Sigmastudosoftware китайское Описание документ: 3,0 EditionSSSoftware китайский документ

Видеоматериалы: непрерывное обновление

Линия USB Direct 3. 5 mmAudio линия прямого подключения
