ADF4350 ADF4351 PLL RF источник сигнала частота синтезатор макетная плата

Особенности:

Эта плата разработки источника сигнала AD4350/ADF4351 имеет хорошо спроектированную схему.
Его можно контролировать с помощью официального программного обеспечения верхнего компьютера.
Все контрольные контакты выводятся для удобной работы.
По умолчанию +-50ppm 25 M активный кварцевый генератор.
Трехпроводная шина последовательного периферийного интерфейса приводит к контрольному штифту и фиксируемому штифту, что позволяет использовать все функции, включая точечную частотную развертку и скачок частоты.

Технические характеристики:
Диапазон выходной частоты: 138-4,4 ГГц (ADF4350), 35 МГц-4,4 ГГц (ADF4351)
Напряжение питания: 4-9 В (5 В постоянного тока)
Выход сигнала:
2,2 ГГц -- 4,4 ГГц Синусоидальная волна (основная)
35MHZ--2. 2 ГГц squarewave (основной отдел)
Выходной сигнал: выходная скорость, сила сигнала: + 5 дБм (программируемый)
РЧ-Разъем: SMA гнездовая головка
Интерфейс управления: трехпроводная шина последовательного периферийного интерфейса
Эталонные часы: 10,000 МГц (по умолчанию), через интерфейс к внешнему SMA

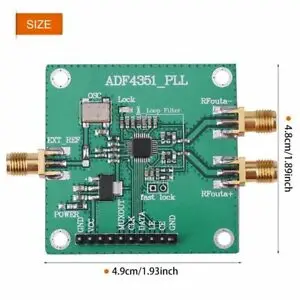

Размеры: прибл. 4,8x4,9 см/1,89x1,93 дюймов
Вес: 15 г

Соединение:

Модуль может прикрепить микроконтроллер LCD1602/LCD12864 Подключение модуля (может быть подключен непосредственно Назад), удобная отладка программного обеспечения, оба индикатора блокировки (замок). Штырь соответствует следующим:
1. GND -------------------------- GND
2. VDD (5 В) --------------------- VCC
3. VO ------------------------- NC (пустой)
4. RS ------------------------- NC (пустой)
5. R/W -------------------------- MUXOUT
6. EN --------------------------- CLK
7. DB0 -------------------------- данные
8. DB1 -------------------------- LE
9. DB2 -------------------------- CE (имеет 10 K pullup)
10. DB3 ------------------------ GND (не брать)

Артикул: межсетевое взаимодействие

10,000 МГц по умолчанию эталонный тактовый сигнал-это активные часы или внешний эталонный тактовый сигнал, вам нужно изменить трехполосное соединение с паяльником, подключить EXT_REF внешний эталонный сигнал.

RF Выходная мощность:
Для удобства использования по умолчанию используется широкополосный выход, выход двух дифференциальных сигналов, один из способов может быть использован для вывода использования, другой способ может использоваться для мониторинга выхода.

Посылка включает в себя:

1 х ADF4350/ADF4351 радиочастотный синтезатор сигнала
