ADF5355 фазовая петля RF PLL выход 54M до 13,6G макетная плата PLL VCO

6 175 руб.

Описание

Особенности:

ADF5355 позволяет использовать Фракционные-N или целочисленные-N фазовые петли (PLL) Частотные синтезаторы при использовании с внешним фильтр для курения и внешней справочной частотой. Широкополосная микроволновая печь VCO позволяет работать с частотой от 6,8 ГГц до 13,6 ГГц на одном радиочастотном выходе (RF). Серия разделителей частоты на другом частотном выходе позволяет работать от 54 МГц до 6800 МГц.
ADF5355 имеет интегрированный VCO с основной выходной частотой от 3400 МГц до 6800 МГц. Кроме того, частота VCO соединена для разделения на 1, 2, 4, 8, 16, 32, или 64 схемы, которые позволяют потребителю генерировать радиочастотные выходные частоты как низкие, как 54 МГц. Для приложений, которые требуют изоляции, выход RF может быть приглушен. Функция отключения звука является как pin, так и программным управлением.
Управление их обо всех чип регистрирует осуществляется через простой 3-х проводное интерфейс. ADF5355 работает с аналоговыми и цифровыми блоками питания от 3,15 V до 3,45 V, с зарядным насосом и VCO поставками от 4,75 V до 5,25 V. ADF5355 также содержит аппаратные средства и режимы отключения программного обеспечения.
Приложений
Беспроводная структура (W-CDMA, TD-SCDMA, WiMAX, GSM, PCS, DCS, DECT)
Точка/точка к многоточечной микроволновой связи
Сателлиты/vsat
Тесты оборудование/приборная панель
Часы поколения
Частотный диапазон выхода RF: от 54 МГц до 13600 МГц
Фракционный-N синтезатор и integer-N синтезатор
Высокое разрешение 38-бит модуль
Фазовый Частотный детектор (PFD) до 125 МГц
Контрольная частота до 600 МГц
Поддерживает блокировку частоты выше & минус; 40 °C до + 85 °C
Низкий уровень фазового шума, управляемый напряжением осциллятор (VCO)
Программируемый разделитель на 1, 2, 4, 8, 16, 32 или 64 выхода
Аналоговые и цифровые источники питания: 3,3 В
Зарядный насос и VCO источники питания: 5,0 в, типичный
Логическая Совместимость: 1,8 в
Программируемый двухмодульный prescaler 4/5 или 8/9
Программируемый уровня выходной мощности
Выходная функция отключения звука
Аналоговый и цифровой замок для обнаружения

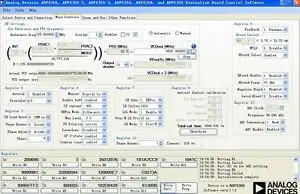

Поддерживается в инструменте adipll design
Размер: 55*42*11 мм
Посылка содержание
100% новый (высокое качество)
1xADF5355 54 M до 13,6G хост компьютера фазы петли RF source board

Характеристики

Бренд
HQXRTEK
Тип демоплаты
Рука
