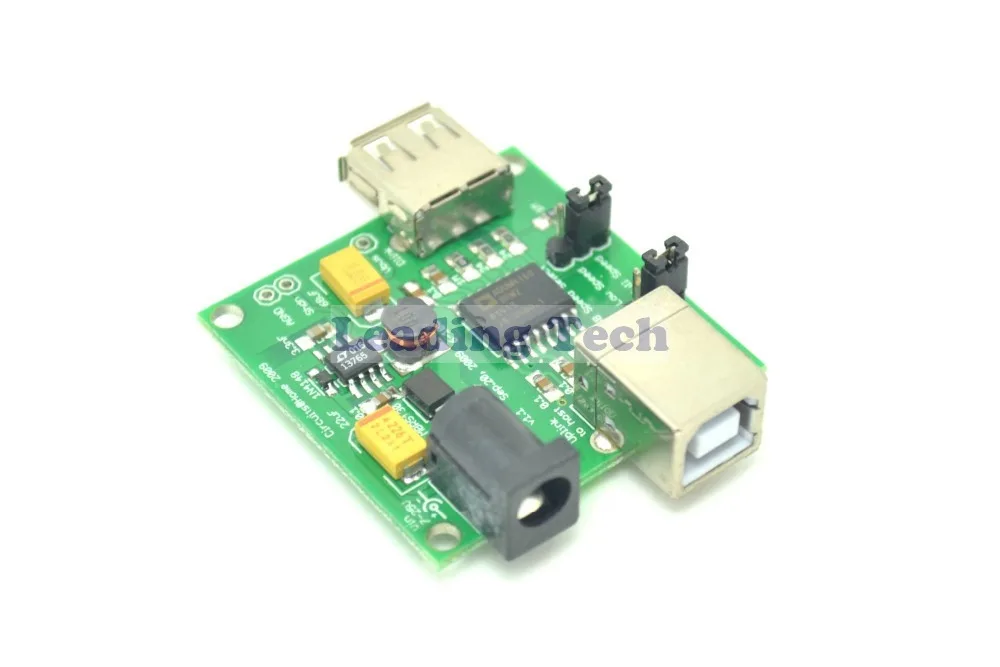

Монтажная плата usb-порта, новейшее устройство защиты ADI USB ADUM4160, для защиты безопасности компьютера usb-порт!
Введение Применение:
Необходимость изоляции USB
USB как стандартный интерфейс, адаптирующийся к различным системным плателям, и большое разнообразие устройств подключены, работа очень проста и к внешнему источнику питания. Тем не менее, USB имеет недостатки в периферийных и хост, может работать. Хост-компьютер-Настольный компьютер. Такой случай, наземная линия USB часто и шасси соединены вместе, что может быть вызвано использованием скрытых.
Кроме того, много времени, изолированный USB сигнал и компьютер
Наличие высоковольтной отладочной платы, в связи с дизайном или операционными ошибками, дебюгер выгорит, и даже компьютерный usb-порт;
Некоторая схема аудио сигнала, компьютер GND не чист, есть беспорядок, это будет мешать качеству воспроизведения сигнала;
Применение более длинного usb-кабеля, компьютер GND целевая плата разница давления вызвана циркуляцией земли.
Интегрированный выше, требует изоляции обработки сигнала USB, чтобы обеспечить безопасность и нормальную работу системы.
Особенности:
ADUM4160:
ADuM4160-это изоляция usb-порта с использованием технологии iCoupler ADI, он будет сочетать высокоскоростной CMOS и монолитный Воздушный Трансформатор с сердечником, может обеспечить отличную производительность, и легко интегрируется с низкоскоростными и высокоскоростными usb-совместимыми периферийными устройствами.
ADuM4160 будет основан на технологии iCoupler с внутренней логикой кромкоискатель, используемый в комбинации, может достичь прозрачного, легко настроить, перед лицом изоляции порта вверх.
Изолированный Верхний Порт имеет простую цепь, управление питанием и надежную работу несколько преимуществ.
Задержка размножения этого изолятора со стандартным концентратором и задержкой расширения кабеля значительно.
Он может быть использован на любом конце 3,0 в до 5,5 В напряжения питания, и внутренний регулятор напряжения на уровень сигнала, который непосредственно подключен к VBUS.
ADuM4160 изолированный контроль нагрузочный резистор, так что периферийный для управления синхронизации соединения. Потребление устройства в режиме холостого хода очень низкое, поэтому нет необходимости приостанавливать состояние.
Применение:
Периферийные устройства USB изоляции.
Изолированный USB hub
Ретранслятор
Изолирующая пластина функция:
Обычно промышленное оборудование для изоляции USB, многие USB сначала поворачивают сигнал на другие соглашения, и изоляция, а затем преобразуются в usb-сигналы, это цена в несколько сот долларов. Использование последней модели ADuM4160 для удовлетворения потребностей многих ситуаций и снижения затрат.
В монтажная плата компьютерной стороне через usb-порт компьютера блок питания, Выходная сторона по целевая плата питания к интерфейсу USB. В противном случае плата входного интерфейса питания, с панелью 5 VDCDC Импульсный блок питания чип LT1376, на выходную сторону источника питания. Входное напряжение положительной с 6-25VDC, выход 5 V 600mA.
Специальное примечание:
Поддержка чипов изоляции скорость USB низкая скорость и полная скорость, не может использоваться в качестве высокоскоростного использования USB2.0, поэтому, пожалуйста, обратите внимание, что покупатели используют требования.
Оборудование было протестировано:
U диск, цифровые камеры и другие устройства хранения высокой емкости;
STM32, отладочное устройство с J-LINK;
AVR отладки USBasp;
Пос-отладка с ICD2;
Бесступенчатая отладочка с miniwiggler;
Ti DSP отладка с помощью XDS100. Посылка: 1 x ADUM4160 USB изоляционная плита |
