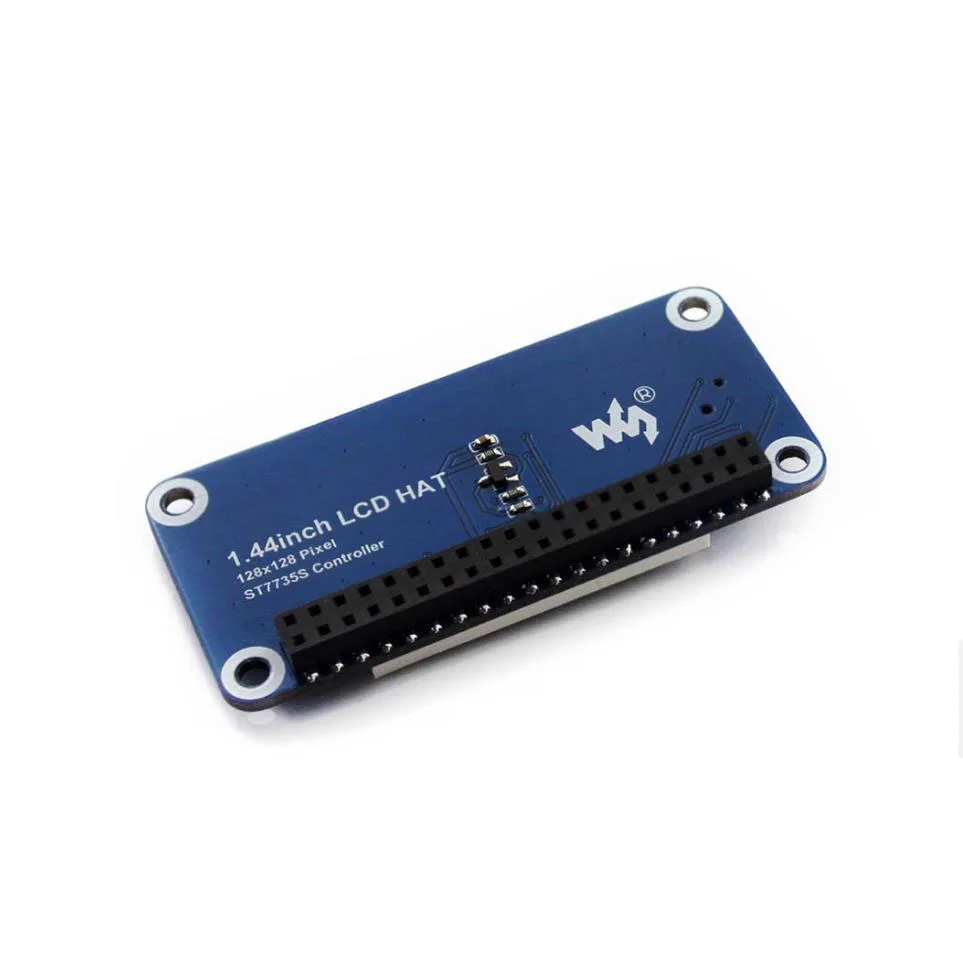

AiSpark 1.44inch LCD display HAT for Raspberry Pi 2B/3B/3B+/Zero/Zero W,128x128 pixels,SPI interface,ST7735S driver

Описание

Описание продукта:

Обзор

Это шляпа с ЖК-дисплеем для Raspberry Pi, диагональю 1,44 дюйма, 128x128 пикселей, со встроенным контроллером, связывающимся через SPI-интерфейс.

Хотите добавить интерфейс управления для вашего Pi? Даже сделать Pi в портативную игровую консоль? Этот компактный дисплей станет идеальным выбором.

Особенности

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает платы серии Raspberry Pi 1x Джойстик (5-позиционный), 3x кнопочные переключатели, удобно и полезно Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики

Драйвер: ST7735S Интерфейс: SPI Цвет дисплея: RGB, 65 K цвет Разрешение 128x128 Подсветка: светодиодный Рабочее напряжение: 3,3 В

Фото

Интерфейс

Символ	RASPBERRY PI PIN (BCM)	Описание продукта:
KEY1	P21	Кнопка 1/GPIO
KEY2	P20	Кнопка 2/GPIO
KEY3	P16	Кнопка 3/GPIO
Джойстик вверх	P6	Джойстик вверх
Джойстик вниз	P19	Джойстик вниз
Джойстика слева	P5	Джойстика слева
Джойстика вправо	P26	Джойстика вправо
Джойстик Пресс	P13	Джойстик Пресс
SCLK	P11/SCLK	SPI входного сигнала часов
MOSI	P10/MOSI	SPI ввода данных
Постоянного тока	P25	Выбор данных/команд (высокий для данных, низкий для команды)
CS	P8/CE0	Выбор чипа, низкая активность
RST	P27	Сброс, низкая active
BL	P24	Подсветка

Размеры

Развития ресурсы

Вики:Www.waveshare.com/wiki/1.44inch_LCD_HAT

Посылка содержание

Вес:0,013 кг
