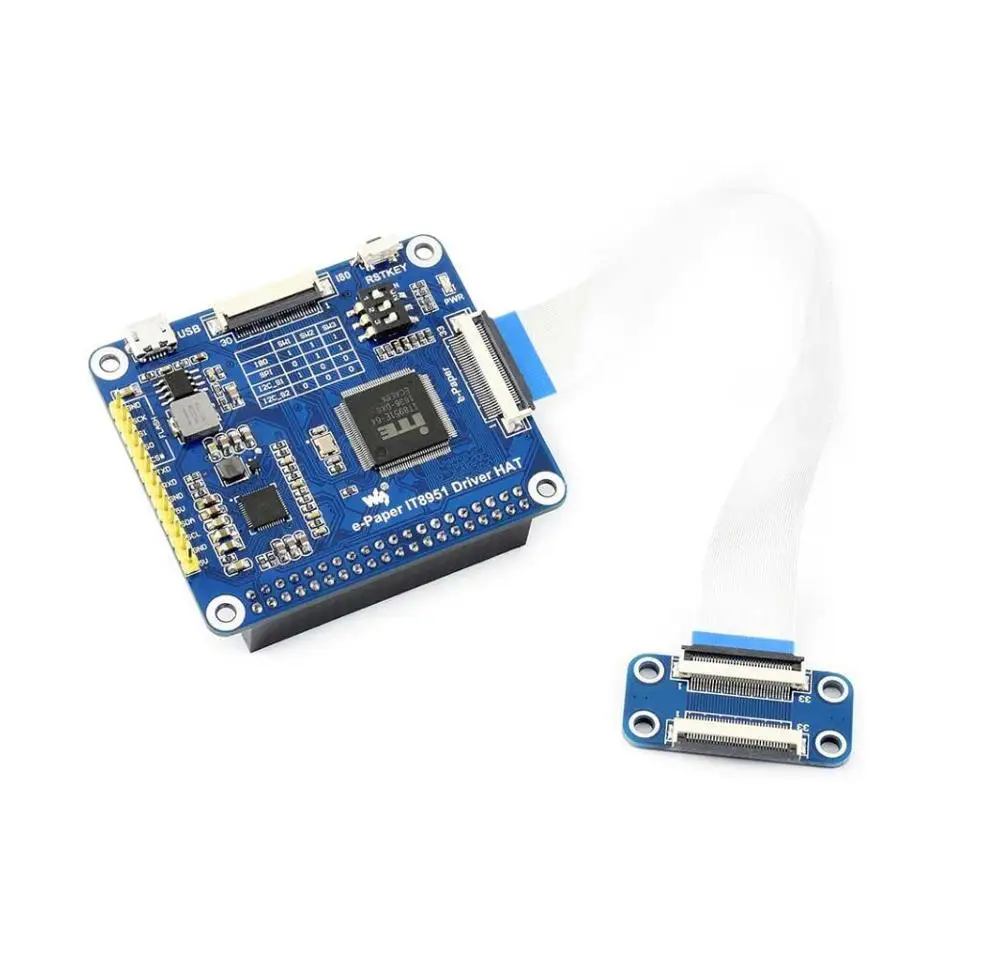

AiSpark 1200*825, 9,7 дюймовый E-Ink дисплей шляпа для Raspberry PiZero/Zero W/Zero WH/2B/3B/3B+, USB/SPI/I80/igc интерфейс, IT8951 cont

Описание

Обзор

Это дисплей E-Ink для Raspberry Pi, 9,7 дюймов, разрешение 1200x825, со встроенным контроллером IT8951, связываясь через USB/SPI/I80/iec интерфейс.

Благодаря таким преимуществам, как ультра низкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности

● Без подсветки, долго отображает последний содержимое даже при отключении питания ● Низкое энергопотребление, в основном мощность требуется только для освежения ● Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает платы серии Raspberry Pi ● Интерфейс USB/SPI/I80/iec, для подключения с хост-платами, такими как Raspberry Pi/Nucleo и т. Д. ● Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/STM32)

Технические характеристики

● Рабочее напряжение: 5 В ● Интерфейс: USB/SPI/I80/iec ● Контурный Размер: 218,8 мм × 156,425 мм × 1,15 мм ● Размер дисплея: 202,8 мм × 139,425 мм ● Шаг точки: 0,169 × 0,169 Разрешение: 1200 × 825 ● Цвет дисплея: черный, белый ● Серая шкала: 2-16 (1-4 бит) ● Время полного обновления: <1 с ● Общая мощность обновления: 0,6 Вт (тип) ● Общая мощность в режиме ожидания: 0,3 Вт (тип) ● Угол обзора:> 170 °

SPI выводов

Символ	Описание продукта:
5 V	Мощность вход
GND	Заземления
Мисо	SPI мисо pin-код
MOSI	SPI MOSI pin-код
SCK	SPI SCK pin-код
CS	Выбор чипа SPI, низкий уровень активности
RST	Внешний сброс, низкий активный
HRDY	Выход состояния занятого, низкий активный

Электронная бумага IT8951 размеры шляпы водителя

Развития ресурсы

Вики:Www.waveshare.com/wiki/9.7inch_e-Paper_HAT

Посылка содержание

Вес:0,299 кг
