Описание
Не включает датчики температуры и влажности,

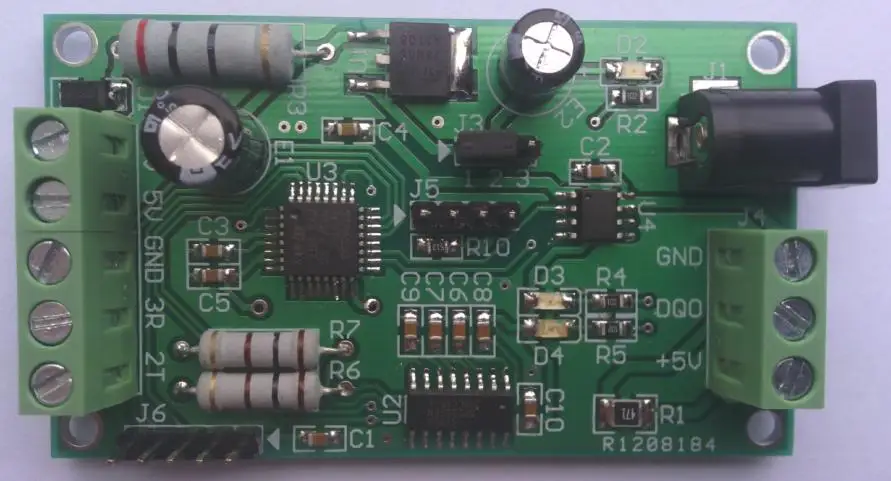

Этот продукт использует основной чип USB для связи с интерфейсом компьютера. На самом деле это микросхема интерфейса USB-232. Он подает питание на плату измерения температуры через USB-интерфейс. Связь и блок питания два в одном. Проблемы идеально подходят для использования внутри помещений, экспериментов и обучения.
На плате есть драйвер для хост-чипа USB. Пожалуйста, не забудьте попросить водителя.
Светодиодный дисплей терминал рабочий процесс Введение: каждые 1,5 секунд значения температуры и влажности отображаются по очереди. Если датчик не работает или не подключен, светодиодный индикатор будет указывать на сбой датчика с 4 горизонтальными полосами. Когда датчик возвращается в норму, светодиодный возвращается в обычный процесс показа.
1-канальный интерфейс USB параметр продукта Описание
Диапазон измерения температуры:-40 ℃ ~ 80 ℃
Диапазон измерения влажности: 0% ~ 100%
Разрешение измерения: 0,1 ℃/0.1%
Источник питания: прямой источник питания USB
Интерфейс связи: USB основной чип для интерфейса 232
Формат данных: 9600, N, 8,1 (регулируемая скорость передачи данных, контрольная цифра)
Описание интерфейса: V + датчик положительный (красный провод)
V-sensor отрицательный (черный провод)
Данные датчика DQ (желтая линия)
Описание параметров продукта интерфейса 1ch 232/ttl
Размер: 54,3x37,3 мм
Установочная Диафрагма: Ф3. 2 мм
Центр расстояние между монтажными отверстиями: 31,7x47,3 мм
Диапазон измерения температуры:-40 ℃ ~ 80 ℃
Диапазон измерения влажности: 0% ~ 100%
Разрешение измерения: 0,1 ℃/0.1%
Источник питания: 5 в пост. Тока/12 В опционально
Связь интерфейс: RS232/ttl
Формат данных: 9600,8, N, 1 (регулируемая скорость передачи данных, контрольная цифра)
Описание продукта интерфейса 1CH 485
Механический Размер: 54,3x37,3 мм
Установочная Диафрагма: Ф3. 2 мм
Межосевое расстояние монтажных отверстий: 31,7x47,3 мм
Диапазон измерения температуры:-40 ℃ ~ 80 ℃
Диапазон измерения влажности: 0% ~ 100%
Разрешение измерения: 0,1 ℃/0.1%
Источник питания: 5 в пост. Тока/12 В опционально
Связь интерфейс: RS485
Формат данных: 9600,8, N, 1 (регулируемая скорость передачи данных, контрольная цифра)
16-канальный интерфейс 232/ttl/485 Описание параметров продукта
Размер машины: 47x96 мм
Установочная Диафрагма: Ф3. 5 мм
Расстояние установки отверстия: 38x87,3 мм
Источник питания: DC12 ~ 24 В
Порт связи: 232/485/ttl опционально, через две перемычки на JP1
Формат данных: 9600,8, N, 1 (регулируемая скорость передачи данных, контрольная цифра)
Сенсор: AM2301, подключение до 16 каналов, сенсор DQ линейный интерфейс DQ0 ~ DQF
Длина кабеля датчика: не более 200 м (не используйте слишком плохой кабель)
Существует два вида подключения:
V +: внешняя Входная Рабочая мощность положительная, DC12 ~ 24 В
GND: внешний вход Рабочая мощность
DQ0 ~ DQF: Подключитесь к Датчик линии передачи данных (желтая линия)
+ 5 В: выход 5 в пост. Тока, Подключение Датчика линии питания (красная линия)
GND: Подключите провод заземления датчика (черный провод)
RX: последовательный ТТЛ-приемник уровня
TX: последовательный ТТЛ-уровень передачи
2: Подключите 2 контакта порта RS232
3: подключение к порту RS232 3 контакта
A: Подключитесь к RS485 порт (+)
B: подключение к RS485 порт B (-)
Для 1 способ 232/485 интерфейс продуктов
Специальные инструкции для внешнего источника питания: Этот продукт имеет два метода питания, который должен быть выбран через Джемпер (колпачок) J3 pin-код: J3's 12-контактный защита от короткого замыкания, выберите 12 V и GND терминал позиций в качестве источника питания, или блок питания через разъем питания; J3 23 штифты короткое замыкание, И 5 V и GND терминалы выбираются в качестве источника питания.
