Описание
Описание:
Файлы Touchston'e (snp) могут быть экспортированы через программное обеспечение ПК для различных дизайна радио и программного обеспечения моделирования.
Улучшенный Частотный алгоритм может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц.
Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений.
Частотный диапазон 50535-300 МГц прямого выхода si5351 обеспечивает более чем 70дБ динамический.
Расширенный диапазон 300 M-600 MHz обеспечивает более 60 дБ Динамики, а диапазон 600 M-900 M лучше, чем 50 дБ Динамики.
Параметры:
PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, выключателей)
Радиочастотный выход:-13 дБм (максимум-9 дБм)
Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-600 МГц), 50 дБ (600 м-900 МГц) включение расширенной прошивки);
Порт SWR: <1,1

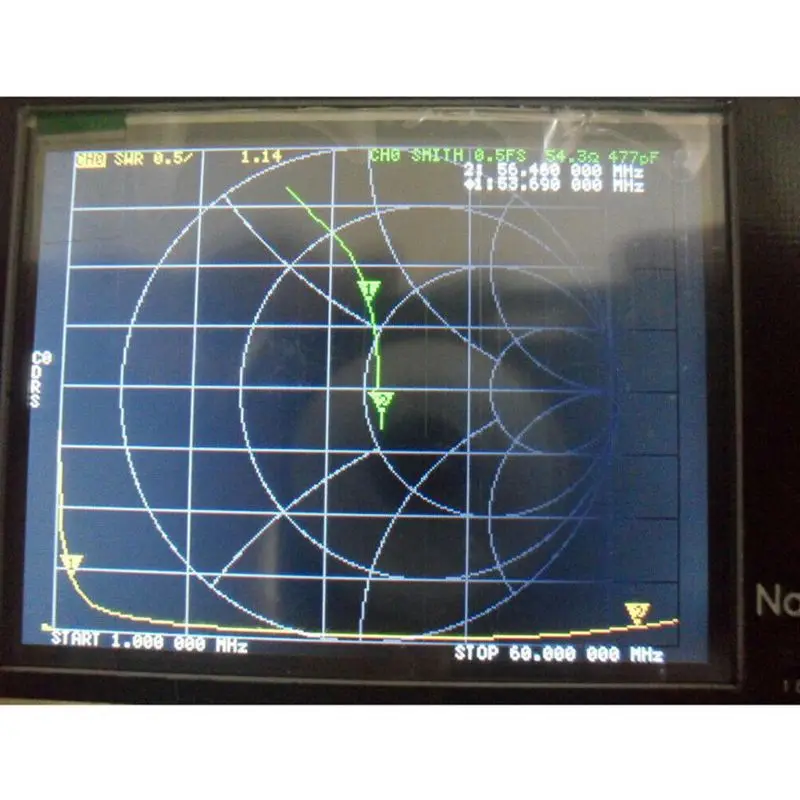

Дисплей: 2,8 дюймов TFT (320x240)
Материал: медь и PCB
Интерфейс USB: режим связи USB type-C: CDC (серийный)
Мощность: USB 5 В 120мА, может использовать питание от аккумулятора, максимальный ток зарядки 0.8A (батарея не входит в комплект)
Количество точек сканирования: 101 (фиксированный)
Отслеживание дисплея: 4, маркировка: 4, сохранение настройки: 5
Примечание:
1. Из-за разницы в освещении и экране цвет изделия может немного отличаться от изображения.
2. Возможны отклонения в 1-2 см из-за ручного измерения.
Посылка включает в себя:

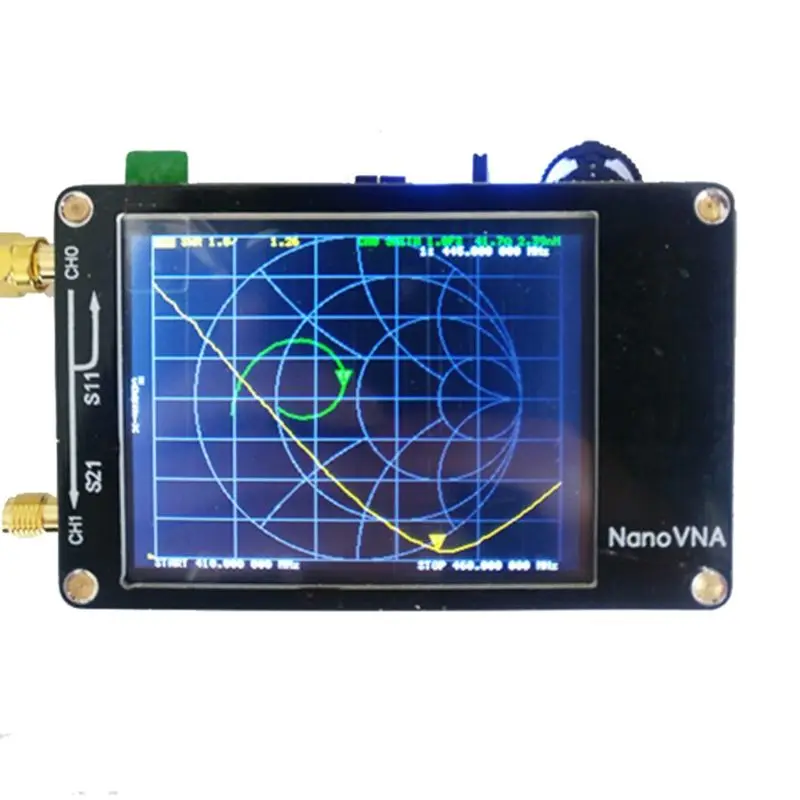

1x NanoVNA хост
1x usb type-C кабель для передачи данных
2x30 мм SMA Мужской кабель
1x гнездо SMA женский разъем
Характеристики
- Бренд
- JINSHENGDA
