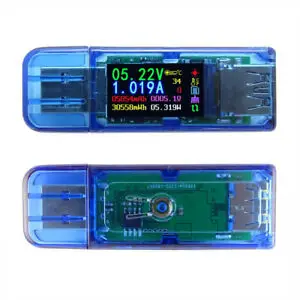

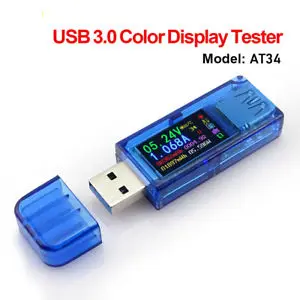

Полноцветный ЖК-дисплей USB 3,0

-Модель:AT34

Технические параметры:

Модель продукта: AT34Экран дисплея: 1,44 дюймовый цветной ЖК-дисплей

Напряжение Диапазон измерений:3,70-30,00 VИзмерение напряжения: 0,01 в

Диапазон измерения тока: 0-4.000A Измерение тока Разрешение: 0.001A

Емкость аккумулятора: 0-99999 мАч точность измерения напряжения:± (0.8% + 4 цифры до 25 ℃)

Энергию sccumulation диапазон:0-99999mWh 999,99 WТочность измерения тока:± (1% + 4 цифры, менее 25 ℃)

Нагрузки диапазону сопротивления:1Ω-9999,9 ΩДиапазон измерения мощности: 0-120 Вт

Температура диапазон:0℃ ~ 80℃/32℉ ~ 176℉Погрешность измерения температуры: ±3℃/±6℉

Диапазон рабочих температур: 0 ~ 45℃ Размер продукта: 64 мм x 22 мм x 12 мм

Частота обновления: 2 Гц Вес продукта: 14 г (с упаковкой 28 г)

Режим распознавания быстрой зарядки: QC2.0, QC3. 0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG

Примечание:

1, руководство пользователя:Http://www.mediafire.com/folder/77ueo252py4vc/AT34

2.Описание видео:Https://www.youtube.com/watch?v=nkL_pofkd10

Функция Введение:

Функция Интерфейс:

Измерение основной интерфейс быстрого распознавания заряда

Инструкция по управлению кнопками:

Кнопка расположена на задней части тестера. Есть 2 вида работы, длинный пресс и короткий пресс. Короткое нажатие для того, чтобы осуществить переключение между основным интерфейсом измерения и интерфейсом быстрого распознавания заряда. Длительное нажатие для того, чтобы осуществить Переключатель настройки системы.

Введение значок Функция

1: Нажмите и удерживайте кнопку, чтобы выбрать этот значок, чтобы открыть или закрыть экран

2: Нажмите и удерживайте кнопку, чтобы выбрать этот значок, чтобы переключить блок температуры.

3: Нажмите и удерживайте кнопку, чтобы выбрать этот значок для переключения группы данных

4: Нажмите и удерживайте кнопку, чтобы выбрать этот значок для очистки группы данных.

5: Нажмите и удерживайте кнопку, чтобы выбрать этот значок, поверните экран

Управление Инструкция:

После включения питания, приветственный интерфейс будет отображаться во-первых, затем будет показан основной интерфейс измерения.

Интерфейс 1: основной интерфейс измерения.

6: Напряжение измерения

7: пройденное расстояние измерения силы тока

8: накопленные Ёмкость

9: накопленной энергии

10: Температура измерения

11: количество используемой группы данных

12: эквивалентное сопротивление нагрузки

13: Мощность измерения

Нажмите кнопку на задней панели, чтобы переключиться на интерфейс быстрого распознавания заряда

Интерфейс 2: интерфейс быстрого распознавания заряда:

14: D +: (DP) уровень положительного сигнала.

15: D-: (DM), уровень отрицательного сигнала.

16: режим отображения

Продукт автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0, QC3. 0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG. (Обратите внимание: Эта модель распознавания с помощью соглашения о быстрой зарядке предназначена только для справки, так как мобильный телефон быстро обновляется, она не может быть абсолютно точной идентификацией)

Настройка параметров:

В любом интерфейсе 2 интерфейса нажмите и удерживайте кнопку, чтобы осуществить набор данных. Нажмите на кнопку более 0,5 s, соответствующий значок будет выбран и отображен (фон значка поворачивается на черный и синий), затем шаг через опции выключения экрана, единицы отображения температуры, переключатель группы данных, очистка группы данных и Вращение экрана. Остановите функцию, которую вы хотите установить, а затем отпустите кнопку

Нажмите и удерживайте кнопку, соответствующий1 Значок будет выбран и отображен, затем отключается кнопка, экран будет выключен, затем нажмите кнопку или включите снова, дисплей будет светиться снова

Нажмите и удерживайте кнопку, соответствующий 2Значок будет выбран и отображен, затем отключается кнопка, блок температуры будет переключен. Градусный Цельсия-стандартный температурный блок

Нажмите и удерживайте кнопку, соответствующий3Значок будет выбран и отображен, затем отключается кнопка, группа данных будет переключаться. Этот тестер может предоставить 2 группы для хранения и проверки, 0 и 1 группа данных. Когда набор данных 0 группа, сила тока будет храниться после отключения питания. Когда питание в следующий раз, сохраненный мАч и mWh мигает отображается. Когда новая мАч составляет до 1 мАч, сохраненные мАч и mWh будут покрыты, и значения начнутся снова. Когда набор данных-группа 1, сила тока будет храниться после отключения питания. И Сохраненная емкость будет накапливаться после включения питания.

Нажмите и удерживайте кнопку, соответствующий 4 Значок будет выбран и отображен, а затем отключается, данные текущей группы данных будут нулевыми.

Нажмите и удерживайте кнопку, соответствующий 5Значок будет выбран и отображен, затем отключается кнопка, экран будет вращаться на 180 градусов, и автоматически сохранен, что удобно для более позднего использования
