Описание
ATtiny2313 ATtiny4313 AVR SOIC20 (300 mil) ISP программируемый адаптер тестовое гнездо бесплатная доставка
Enplas IC тест и Горящая розетка с простой платой, особенно для AVR SOIC20 (300 mil) посылка
Особенности
10-pin/6-pin ISP Порты и разъёмы для программирования или тестирования Внешний Кристалл может быть подключен через гнездо на плате Все контакты MCU доступны на разъемах расширенияПоддерживаемые устройства
ATtiny2313 SOIC20 (300 mil) посылка и другие устройства, совместимые с распиновкой
AVR MCU:ATtiny2313 51 MCU:AT89S2051/AT89S4051/AT89LP201/AT89LP4051Контур и размеры
Единица измерения: мм
| Номер изделия: | Шаг | Контакты | Применимые размеры ИС (см.) | Внешние размеры (см.) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| А | B | C | D | E | F | G | H | |||
| OTS-28-1.27-04 | 1,27 | 20 | 10,4 ±0. 2 | 7,5 ±0. 2 | 9,2 ±0. 2 | - | 25,4 | 27 | - | - |
 | ||||||||||
Фото

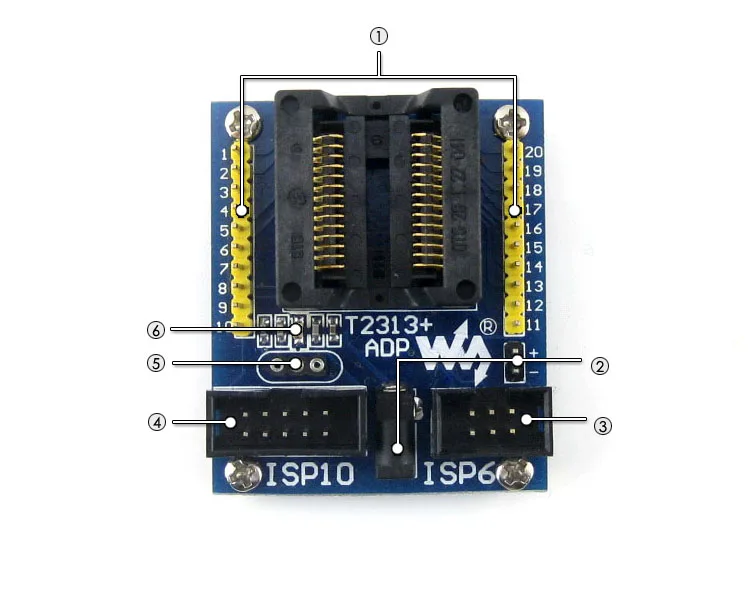

All the MCU pins are accessible on expansion connectors Power Input 6-pin ISP Port 10-pin ISP Port External Crystal Socket Power LED
Figure 1. 10-pin ISP header pinout
Figure 2. 6-pin ISP header pinout
ISP Port Header Pinout
The T2313+ ADP houses ISP headers for connecting a programmer. The header pinouts are shown in the figures below.
Figure 1. 10-pin ISP header pinout
Figure 2. 6-pin ISP header pinout
Downloads
Development resources:schematic, etc.
Wiki: www.waveshare.com/wiki/T2313+_ADP
Package Contains
T2313+ ADP × 1 USB power cable × 1
1
2
Характеристики
- Тип демоплаты
- Рука
- Номер модели
- T2313+ ADP
- Бренд
- Waveshare
- Manufacturer
- Enplas
- Power Input
- 5V
- ISP port
- 10-pin/6-pin
- Supported Devices
- ATtiny2313 SOIC20(300 mil), and other pinout compatible devices
- AVR MCU
- ATtiny2313
- Place of Origin
- Guangdong, China (Mainland)
- Device package
- SOP
- Pitch
- 1.27mm
- Pins
- 20
