Описание
Tianjiarun PA213 bluetooth модуль, используя наш магазин btm875-b bluetooth модуль без антенны, поддержка I2S цифровой + дифференциальный аналоговый, SPDIF цифровой + дифференциальный аналоговый аудиовыход! (можно выбрать только один из двух, внутренняя прошивка отличается), купить bluetooth модуль для сварки и доставки, готов к использованию!
Другой: CSR8675 bluetooth модуль I2S цифровой выходной сигнал высокого уровня 3,3 В! Аналоговый выход-Дифференциальный сигнал (т. Е. Сбалансированный выход). Если усилитель не поддерживает дифференциальный вход, он должен быть преобразован в Односторонний выход.
Функция Описание:
1. Используйте btm875-b модуль bluetooth (чип bluetooth CSR8675)!
2. На изображении уже была инструкция о положении стопы, ссылка детская картинка!
3. Отверстия расположены со стандартным расстоянием 2,54 мм, что удобно для сварки.

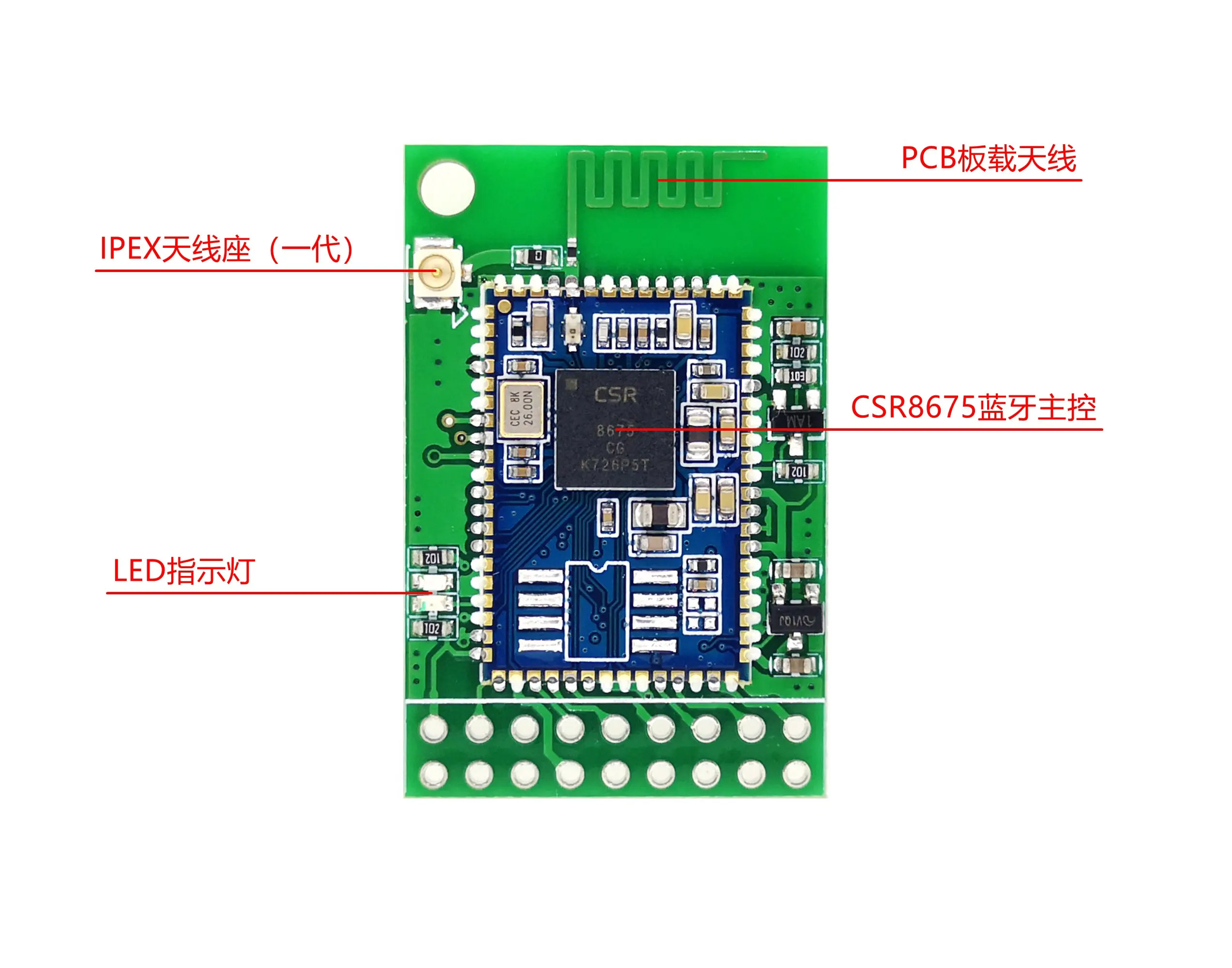

4. Плата интегрирована с индикаторными лампами LED0 и LED1!
5. Интегрированная MFB мощность на цепи задержки, включение питания может быть использовано!
6. Напряжение питания VDD составляет 3,3 В-5 В, и максимальное напряжение не может превышать 6 в
7. Когда spdif выход, данные SPDIF_OUT выходной pin!
8. Когда I2S выход, он может быть использован в сочетании с DAC декодируя доской нашего магазина, и позиции ноги соответствуют один за другим!
9. Размер платы: 24*36,5 мм

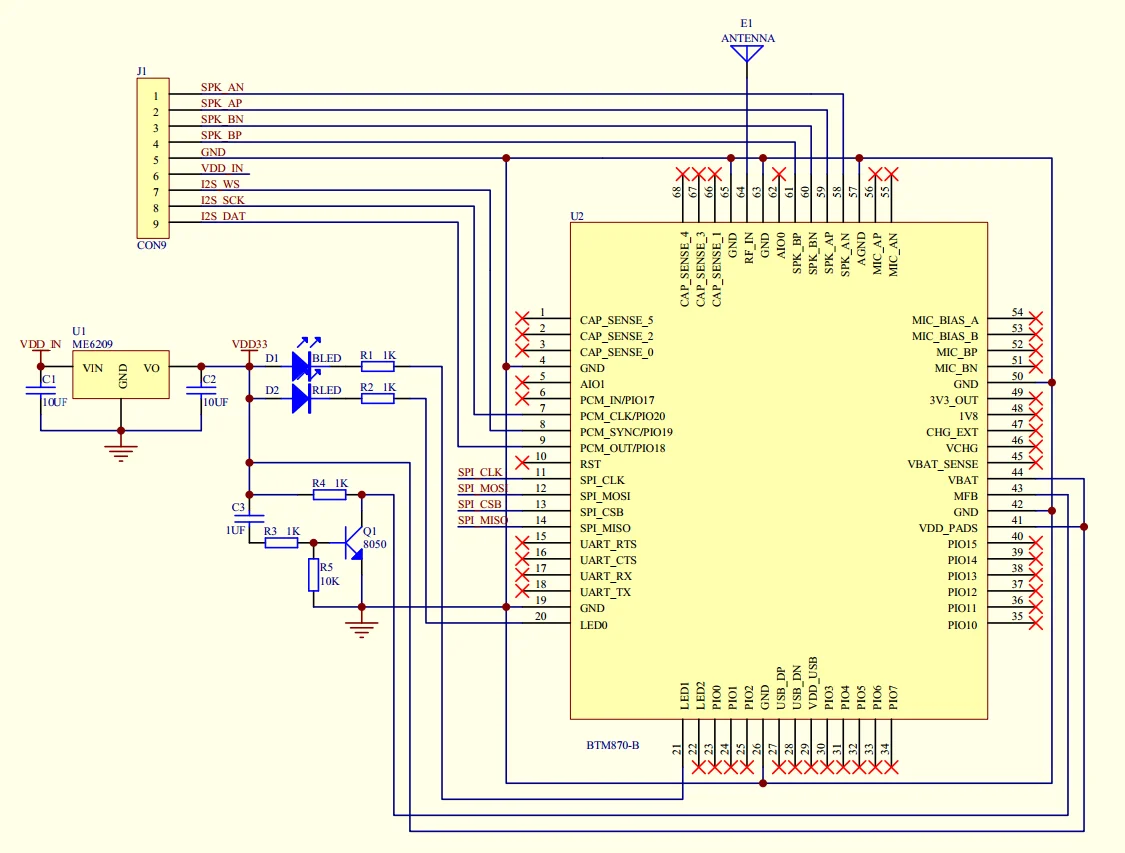

Внутренняя схема нижней пластины (открытый источник для справки):
