Бесконтактный MLX90614 инфракрасный модуль измерения температуры датчик Modbus RS485 \ ttl, 4-20ma

Рекомендуется использовать модуль последовательного порта USB триады нашего магазина, чтобы избежать проблемы совместимости модуля последовательного порта других брендов, что приводит к выходу из строя инфракрасного модуля измерения температуры для нормального вывода данных

USB в RS232, ttl модуль:

Https://www.aliexpress.com/item/4000378258967.html

Инфракрасный бесконтактный термометр. металлическая посылка to-39 интегрирует как инфракрасный индукционный Термоядерный чип детектора, так и интегрированный чип обработки сигнала. интеграция с низким уровнем шума, 17-битный аналого-цифрового преобразователя, и мощный блок обработки цифрового сигнала обеспечивает высокую точность и разрешение термометры. метод измерения температуры может быть разделен на Тип контакта и бесконтактный тип. Измерение контактной температуры может измерять только после того, как измеряемый предмет и датчик температуры достигают теплового баланса, поэтому время отклика является долгим и на него легко влияет температура окружающей среды. И инфракрасное измерение температуры основано на инфракрасной энергии излучения объекта, который должен быть протестирован для определения температуры объекта, Не контактирует с измеряемым объектом, это может повлиять на измеренное распределение температурного поля, температуру высокого разрешения, скорость быстрого отклика, Диапазон измерения температуры, хорошую стабильность и т. Д., В последние годы в области домашней автоматизации, автомобильной электроники, аэрокосмической и военной стали все более и более широко использоваться.

Размеры:

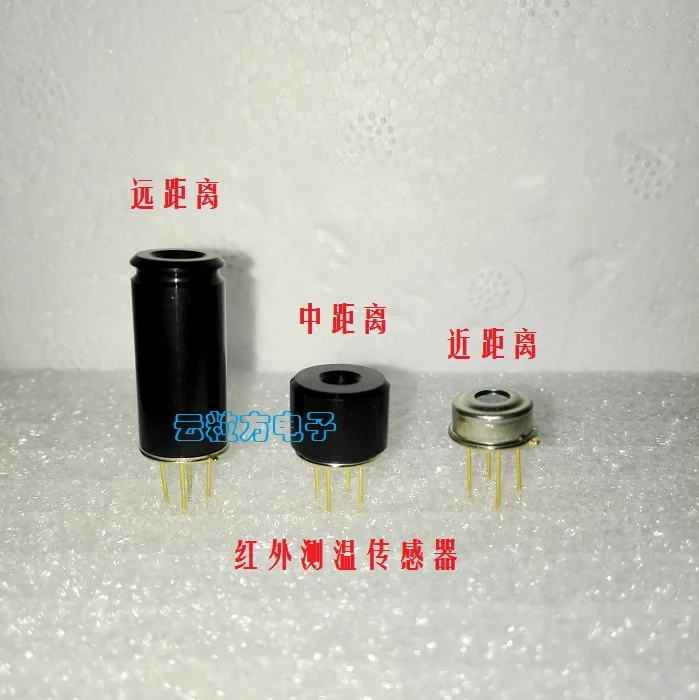

Версия Modbus и автоматическая Выходная версия: Ближний (59*10,2 мм)/Средний (63*10,2 мм)/Дальний (75*10,2 мм);

4-20мА версия: Ближний (78*10,2 мм)/Средний (82*10,2 мм)/Дальний (94*10,2 мм)

Напряжение:

Версия Modbus и автоматическая Выходная версия: DC5V

4-20ma версия: dc12-24v

Ток: 2-4 мА

Последовательный порт RS485 или ttl связь или 4-20ma

Заводские настройки калибровки в широком диапазоне температур:

Диапазон рабочих температур датчика-40 ~ + 85 °C

Диапазон температур измеряемого объекта-70 ~ + 380 °C

В диапазоне температур Ta и от 0 до + 60 °C, точность MLX90614 ±0. 5 °C (медицинский) при условии, что Целевая температура 0-60 °C и температура окружающей среды 0-50 °C. При требуемых температурных условиях, таких как диапазон температур человеческого тела, точность удаленной версии MLX90614 может достигать ± 0,2 °C. Выше 60 °C, погрешность 1-2 °C.

Точность измерения зависит от инфракрасного расстояния и площади измерения температуры.

Близком расстоянии: Отношение расстояния объекта данного датчика составляет 1:3, то есть для источника тепла с внешним диаметром 10 см (как правило, поле зрения, измеренное на красной стороне, круглое), самое дальнее расстояние 3,3 см (высокая точность в пределах 3 см).

Среднее расстояние: Отношение расстояния объекта датчика составляет 1,6: 1, то есть, для источника тепла с наружным диаметром 10 см (обычно поле зрения, измеренное на красной стороне, круглое), максимальное расстояние составляет 16 см.(Высокая точность в пределах 16 см)

Большое расстояние: Отношение расстояния объекта этого датчика составляет 11,6: 1, то есть, для источника тепла с наружным диаметром 10 см (обычно поле зрения, измеренное на красной стороне, круглое), самое дальнее расстояние составляет 116 см.(Высокой точности в пределах 100 см)

Инструкции по уходу за изделием

Автоматическая Выходная версия: выходной интерфейс модуля RS485 и ttl. Можно использовать один из двух интерфейсов. Например, модуль связи ttl подключен к компьютеру или SCM, и номер последовательного порта открывается с помощью инструмента последовательного порта. Модуль автоматически выводит реальную температуру. Скорость передачи: 9600.

Температура преобразования схема:

Версия MODBUS: режим подключения одинаковый, и температура должна быть собрана верхним компьютером или через протокол MODBUS и ПЛК-оборудование.

Верхнее компьютерное программное обеспечение и описание протокола:

Http://pan.baidu.com/s/1eSC3BDS

Способ подключения:

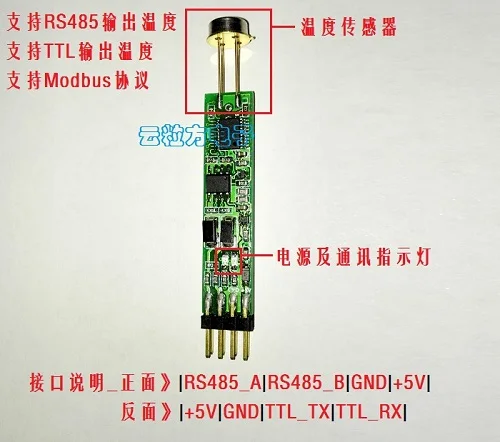

Модуль 5 В питания, + 5 В положительный источник питания, GND отрицательный источник питания, отмеченный A, B является выходом RS485, TX является TTL_TX, RX является TTL_RX.

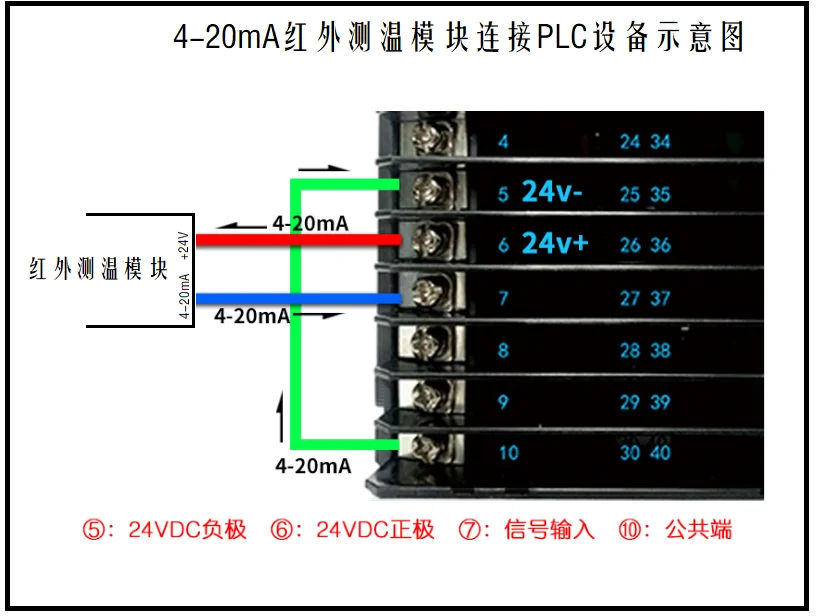

4-20ma версия: двухпроводная система, 24 V источник питания,

Диапазон температур:-50 ~ + 350 °C

Температура = [(I-4)/16] * 400-50
