Бесконтактный MLX90614 измерение инфракрасной температуры модуль датчика Modbus RS485 \ ttl, 4-20ma

\

Предложения по использованию нашего роторного последовательного порта shopUSBThree-in-one, чтобы избежать проблемы совместимости с другим серийным модулем brands', измерение инфракрасной температуры модуль не может выводить данные нормально. задержите ваше драгоценное время:

Contactlessmlx90614инфракрасный модуль измерения температуры, добро пожаловать на покупку!

\
\

Введение в отношении комплектующих частей во время

\
\

Этот инфракрасный бесконтактный термометр. к-39 инфракрасный индукционный термический детектор и обработка сигнала специальный интегрированный чип интегрированы в металлическом пакете одновременно. из-за интеграции низкого уровня шума усилителя, 17Bit-to-Digital конвертера и сильного цифрового блока обработки сигнала, высокая точность и термометр высокого разрешения могут быть выполнены. методы измерения температуры могут быть разделены В Тип контакта и бесконтактный тип., измерение температуры контакта может только измерить температуру объекта под испытанием и датчик температуры после достижения теплового баланса. поэтому время отклика длинное. он очень подвержен воздействию температуры окружающей среды; измерение инфракрасной температуры основан на при помощи инфракрасного излучения, энергия излучения в Измеренный предмет для определения температуры объекта. не контактирует с проверяемым объектом, но он может повлиять на область распределения температуры измеренного объекта. высокое Разрешение температуры, быстрая скорость отклика, широкий диапазон измерения температуры, хорошая стабильность и другие характеристики, автоматизация дома в последние годы, автомобильная электроника, авиационные и военные приложения все больше и больше Широкое. 。

\
\

Функция Описание:

\
\

Размер спецификации: модульная версия и автоматизированная Выходная версия:Около (59*10,2 мм)/in (63*10,2 мм)/Дальний (75*10,2 мм); 4-20mAEdition: около (78*10,2 мм) /in (82*10,2 мм)/far (94*10,2 мм)

\
\

Напряжение: модульная версия и автоматизированная Выходная версия:Постоянного тока5 V/4-20mAEdition: DC12-24V

\
\

Электрический ток:2-4MA

\
\

С помощью последовательного портаRS485orTTLСвязь or4-20MA

\
\

Незаводские настройки калибровки в широком диапазоне температур:

\
\

Сенсор Диапазон рабочих температур-40 ~ + 85 °C

\
\

Температурный диапазон объекта под испытанием-70 ~ + 380 °C

\
\

TaИДля того, чтобыОт0Reach+ 60 °CТемпература диапазонаПри целевой температуре 0,0-60 °C в условиях, окружающий temperature0-50 °C в условиях, mlx90614точность составляет ± 0. 5 °C (Медицинский) Высокоточный, При требуемой температуре, например, в диапазоне температур человеческого тела., mlx90614точность удаленных версий достигается ±0. 2°C.60 °C, error1-2°CAbout 。 точность измерения иИнфракрасный дистанционный, область измерения температуры.

\
\

Небольшое расстояние:Коэффициент расстояния материала sensor1: 3, другими словами, внешний диаметр about10cm( как правило, поле зрения измерения температуры красной стороны круговой.) источник тепла, самое длинное расстояние составляет 3 см(3 смвысокая точность внутри)

\
\

\
\

Средние дистанции:Соотношение расстояния материала sensor1.6: 1, другими словами, about10cmвнешний диаметр (как правило, поле зрения измерения температуры красной стороны круговой.) источник тепла, самое длинное расстояние 16 см. (16 смвысокая точность внутри)

\
\

\
\

Удаленное подключение:Соотношение расстояния материала sensor11.6: 1, другими словами, about10cmвнешний диаметр (как правило, поле зрения измерения температуры красной стороны круговой.) источник тепла, самое длинное расстояние составляет 116см. (100 смвысокая точность внутри)

\
\

\
\

\
\

Инструкции по уходу за изделием

\
\

Есть несколько вариантов этого модуля.: Auto output Edition, MODBUSedition, 4-20 MAedition

\
\

Авто Выход издание:Выходной интерфейс модуля isRS485andTTL, два интерфейса являются дополнительными для одного использования. как: Используйте ttlкоммуникационный модуль, подключенный к компьютеру или микрокомпьютеру с одним чипом, откройте соответствующий серийный номер порта с инструментом последовательного порта, модуль tacit Автоматическая Выходная температура в режиме реального времени. скорость передачи: 9600 。

\
\

\
\

Температура преобразования схема:

\
\

\
\

\
\

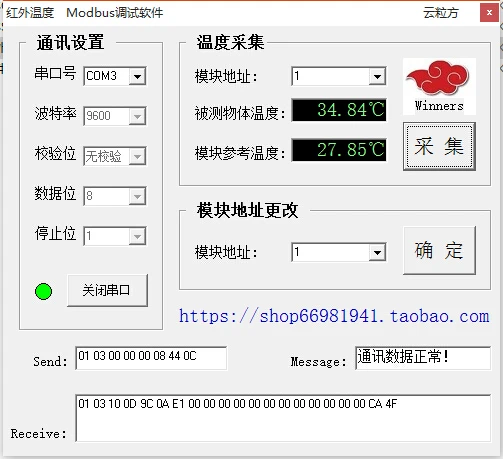

MODBUSedition:Режим подключения одинаковый, температура должна быть проверена и собрана хост-компьютером или передана через него. Modbusagrement и plcequipment связь приобретения.

\
\

Способ подключения:Модуль for5Vpower питания,+ 5 положительных для источника питания,Gndотрицательное для источника питания,Маркируется с выходом bbyrs485, TXbyTTL_TX, RXbyTTL_RX.

\
\

\
\

4-20MAedition:Двухпроводная система, 24 V питания,

\
\

Диапазон температур:-50 ~ + 350 °C

\
\

Температура расчетФормула: температура = [(I-4)/16] * 400-50

\
\

\
\

\
\

\
\

'
